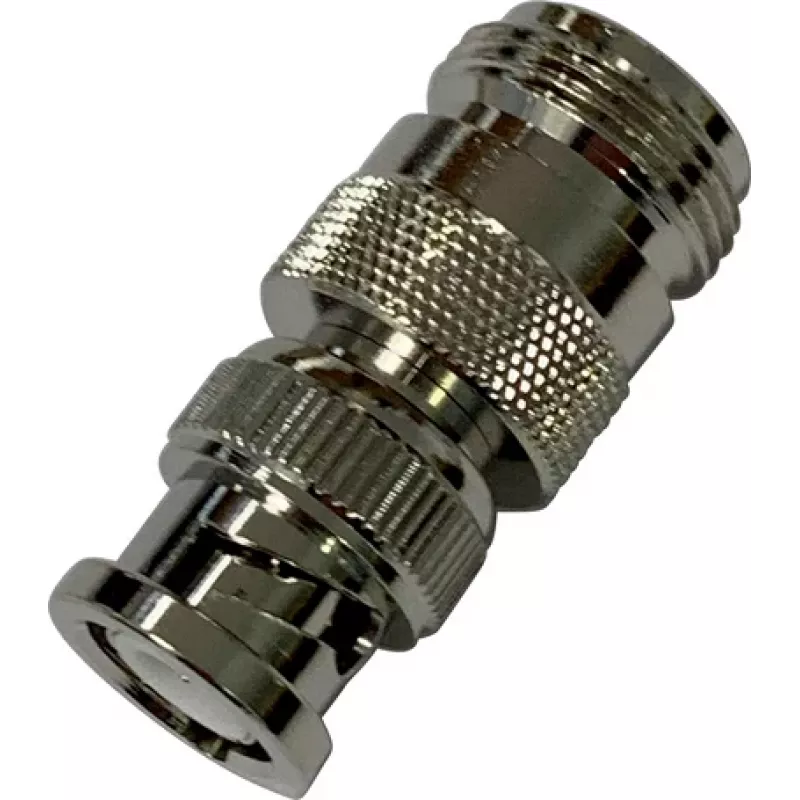

Wittenberg Antennen 103507 BNC male uz N female koaksiālais adapteris, 50 Ohm, niķelēts misiņš

Ja jūsu mērījumu vai antenas traktā jāsavieno BNC kabelis ar N tipa iekārtu, šis adapteris nodrošina stabilu 50 Ohm savienojumu līdz pat 4 GHz bez liekiem zudumiem. Wittenberg Antennen 103507 ir taisns koaksiālais pārejas adapteris ar BNC vīrišķo un N sievišķo savienotāju – risinājums, kas der gan laboratorijā, gan lauka apstākļos.

Galvenās priekšrocības

• Pārveido BNC vīrišķo interfeisu uz N sievišķo interfeisu
• 50 Ohm pretestība, VSWR zem 1,3:1 un ievades zudumi zem 0,2 dB
• Izturīgs misiņa korpuss ar niķeļa pārklājumu un zeltītu centrālo kontaktu
• PTFE izolators nodrošina darbību no -55°C līdz +155°C
• Novērtēts 500 savienošanas cikliem

Ikdienas lietošanā

Šis adapteris ir paredzēts BNC kabeļu savienošanai ar N tipa aprīkojumu, piemēram, antenām, spektra analizatoriem vai RF testa iekārtām. Pateicoties zemajiem ievades zudumiem un plašajam frekvenču diapazonam, tas ir piemērots gan laboratorijas, gan lauka darbiem. Niķelētais misiņa korpuss ir izturīgs pret koroziju, bet zeltītais kontakts nodrošina konsekventu veiktspēju atkārtotu savienojumu laikā.

Pilni tehniskie dati

• Savienotājs 1: BNC vīrišķais
• Savienotājs 2: N sievišķais
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC līdz 4 GHz
• VSWR: < 1,3:1
• Ievades zudumi: < 0,2 dB
• Korpusa materiāls: misiņš, niķelēts
• Kontakta materiāls: misiņš, zeltīts (centrālā tapa)
• Izolators: PTFE
• Caurejošais spriegums: 1500 V RMS
• Darba temperatūra: -55°C līdz +155°C
• Savienošanas cikli: 500
• Konfigurācija: taisna

Kam piemērots

Šis adapteris ir domāts RF inženieriem, antenu uzstādītājiem un testēšanas speciālistiem, kuriem nepieciešams uzticams un precīzs savienojums starp BNC un N tipa saskarnēm. Tas noder arī mājas laboratorijās un hobija projektos, kur svarīga signāla kvalitāte.

Kā lietot

Vienkārši pievienojiet adaptera BNC vīrišķo galu BNC sievišķajam savienotājam (ar bajonetes fiksāciju) un N sievišķo galu N vīrišķajam savienotājam. Pārliecinieties, ka savienojumi ir cieši pievilkti, lai izvairītos no signāla atstarošanās. Pirms lietošanas pārbaudiet, vai pretestība atbilst jūsu sistēmai (50 Ohm).

Padoms

Lai nodrošinātu ilgmūžību, laiku pa laikam notīriet savienotāju kontaktus ar izopropilspirtu un izvairieties no pārmērīgas pievilkšanas – BNC savienotāji fiksējas ar bajonetes mehānismu, nevis vītni.
