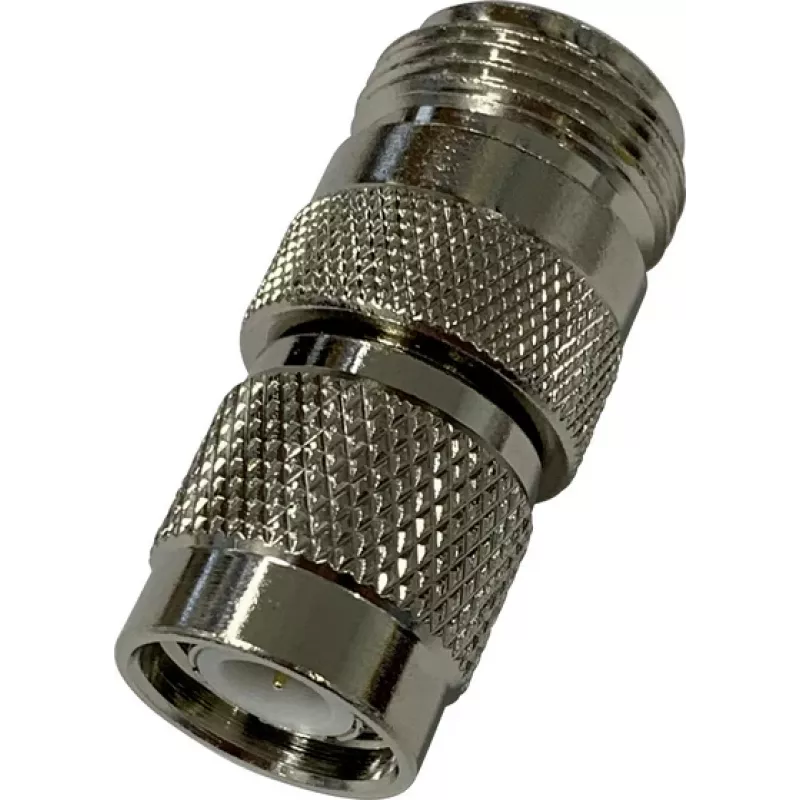

Wittenberg Antennen 103505 TNC vītņuzgalis uz N ligzdu adapteris, 50 Ohm, DC-11 GHz

Ja jūsu RF sistēmā TNC un N savienotāji nesanāk kopā, šis adapteris atrisina problēmu vienā piegājienā. Wittenberg Antennen 103505 nodrošina uzticamu pāreju starp TNC vītņuzgali un N ligzdu, saglabājot signāla kvalitāti līdz pat 11 GHz.

Kāpēc izvēlēties šo adapteri

• Frekvences diapazons no DC līdz 11 GHz – piemērots gan platjoslas, gan šaurjoslas lietojumiem.
• VSWR ≤ 1,2:1 līdz 6 GHz – zemi atstarošanās zudumi, kas nozīmē stabilu signālu.
• Zelta pārklājuma centrālie kontakti – ilgmūžība un uzticama vadītspēja.
• PTFE izolators – termiskā stabilitāte plašā temperatūras diapazonā no -55°C līdz +155°C.
• Misiņa korpuss ar niķeļa pārklājumu – izturīgs pret koroziju.

Kam tas paredzēts

Šis adapteris ir paredzēts RF inženieriem, radioamatieriem un visiem, kas strādā ar antenu sistēmām, testa iekārtām vai citām RF shēmām, kur nepieciešams savienot TNC un N tipa savienotājus. Pateicoties 50 Ohm pretestībai, tas lieliski sader ar standarta RF komponentiem.

Galvenie tehniskie dati

• Savienotājs 1: TNC vītņuzgalis (male), vītņots
• Savienotājs 2: N ligzda (female), vītņota
• Pretestība: 50 Ohm
• Frekvences diapazons: DC līdz 11 GHz
• VSWR: ≤ 1,2:1 līdz 6 GHz
• Korpusa materiāls: misiņš, niķeļa pārklājums
• Kontaktu materiāls: misiņš, zelta pārklājums
• Izolators: PTFE
• Darba temperatūra: -55°C līdz +155°C
• Savienojumu ciklu skaits: ≥ 500

Kā lietot

Pievienojiet TNC vītņuzgali attiecīgajai TNC ligzdai un N ligzdu – N vītņuzgalim. Abi savienotāji ir vītņoti, tāpēc tie nodrošina drošu un stabilu savienojumu. Pirms lietošanas pārliecinieties, ka pretējie savienotāji atbilst dzimumam un ka tie ir tīri un nebojāti.

Padoms: Lai nodrošinātu maksimālu veiktspēju, vienmēr pievelciet savienotājus ar roku, nepielietojot pārmērīgu spēku, un regulāri pārbaudiet, vai kontakti nav netīri vai oksidējušies.
