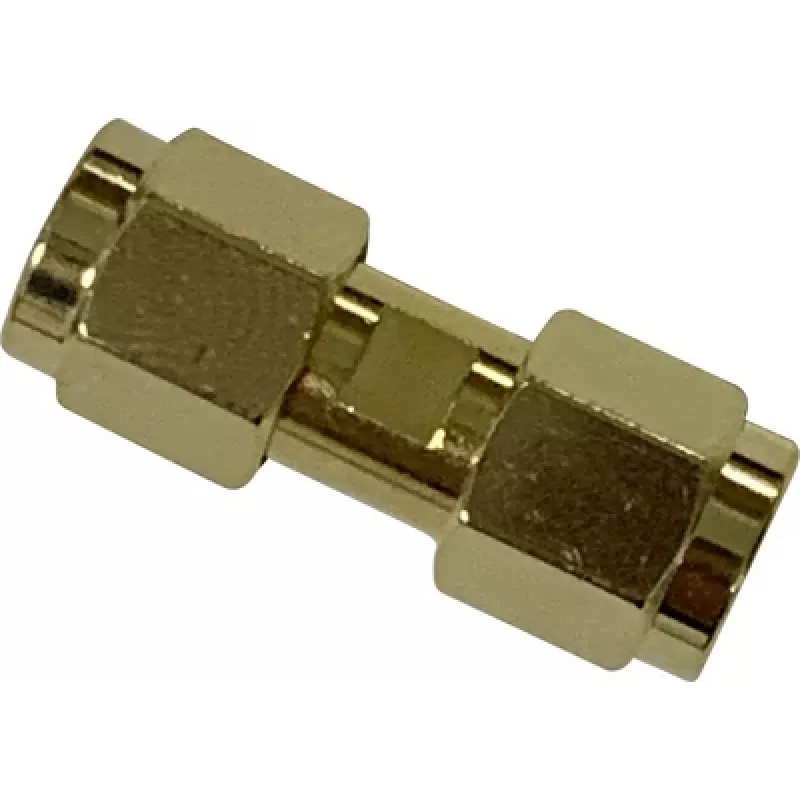

Wittenberg Antennen SMA adapteris vīrišķais uz vīrišķo 50 Ohm taisns 103512

Ja jums ir divi SMA vīrišķie savienotāji, kurus nepieciešams savienot tieši, šis adapteris nodrošina uzticamu 50 Ohm savienojumu bez papildu kabeļiem. Wittenberg Antennen SMA adapteris vīrišķais uz vīrišķo ir paredzēts tiešai divu SMA vīrišķo saskarņu savienošanai, saglabājot konsekventu pretestību visā joslā no līdzstrāvas līdz 6 GHz.

Kam tas paredzēts

Šis adapteris ir piemērots RF tehniķiem, radioamatieriem un elektronikas inženieriem, kuri ikdienā strādā ar testa iekārtām, antenu sistēmām vai kompaktiem RF mezgliem. Tas noder, ja nepieciešams ātri un vienkārši savienot divus SMA vīrišķos kabeļus vai ierīces, piemēram, signāla ģeneratoru ar spektra analizatoru vai antenu ar uztvērēju.

Galvenās iezīmes

• SMA vīrišķais uz SMA vīrišķo, taisns korpuss
• 50 Ohm pretestība standarta RF sistēmām
• Frekvenču diapazons no līdzstrāvas līdz 6 GHz
• Niķelēts misiņa korpuss, zelta pārklājuma centrālie kontakti
• PTFE izolators zudumu samazināšanai un augstai stabilitātei

Specifikācijas

• Savienotājs A: SMA vīrišķais
• Savienotājs B: SMA vīrišķais
• Pretestība: 50 Ohm
• Frekvenču diapazons: DC - 6 GHz
• VSWR: < 1.2:1
• Korpusa materiāls: misiņš, niķelēts
• Centrālais kontakts: zelta pārklājums
• Izolators: PTFE
• Dielektriskā caursitiena spriegums: 1000 V RMS
• Izolācijas pretestība: ≥ 5000 MOhm
• Kontakta pretestība centrālā: ≤ 3 mOhm
• Kontakta pretestība ārējā: ≤ 2 mOhm
• Izturība: 500 savienošanas cikli
• Darba temperatūra: -65°C līdz +165°C
• Montāžas tips: in-line / brīvi karājošs

Kā lietot

Pirms pievienošanas pārliecinieties, ka abi savienotāji ir SMA vīrišķie. Uzskrūvējiet adapteri uz viena no savienotājiem, pēc tam pievienojiet otru. Nepieciešamības gadījumā izmantojiet momentatslēgu, lai nodrošinātu ieteicamo pievilkšanas momentu. Regulāri tīriet savienotājus, lai novērstu signāla zudumus.

Padoms: lai nodrošinātu ilgmūžību un stabiltu signālu, vienmēr pārbaudiet, vai savienotāji ir tīri un nav bojāti. Izvairieties no pārmērīga spēka, pievelkot savienojumus.
