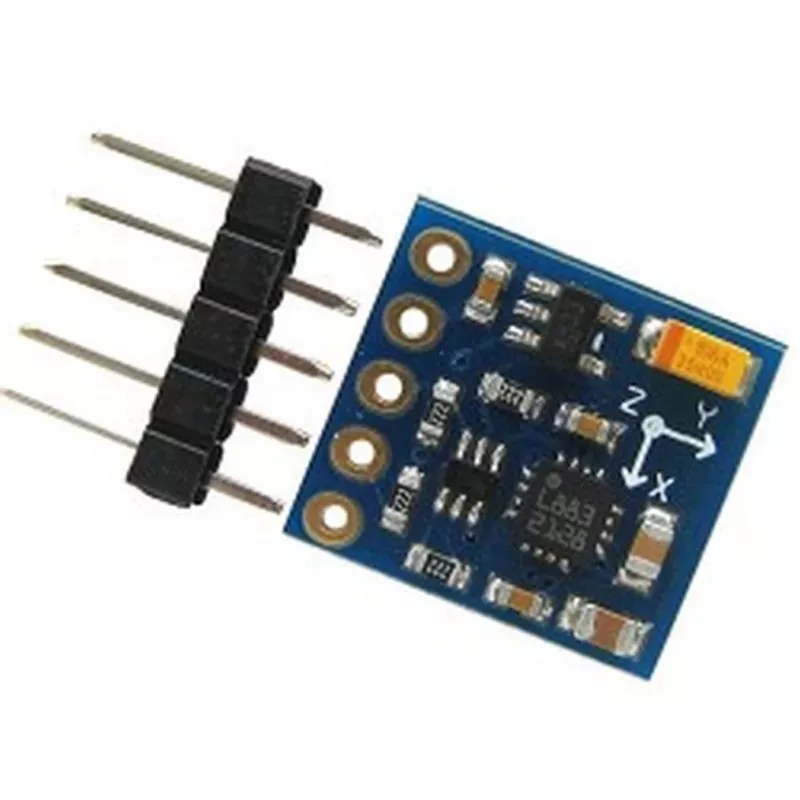

ALLNET 4duino 3-asu kompasa modulis (ALL_OY_3249-1)

Ja meklējat precīzu magnētiskā lauka mērīšanas moduli, šis ALLNET 4duino 3-asu kompasa modulis ar Honeywell HMC5883L sensoru ir uzticams risinājums orientācijas un navigācijas projektiem. Tā I2C saskarne un 3V–5V darba sprieguma diapazons padara to par elastīgu izvēli Arduino, Raspberry Pi un citām mikrokontrolleru platformām.

Galvenās priekšrocības

• Honeywell HMC5883L 3-asu magnetometrs
• I2C saskarne (SDA, SCL)
• Plašs 3V–5V barošanas spriegums ar iebūvētu regulatoru
• 12 bitu ADC izšķirtspēja
• Izvēlams pastiprinājums no ±1,3 līdz ±8,1 Gausam
• Kompakts panelis ar montāžas caurumiem

Ikdienas lietošanā

Pievienojiet VCC, GND, SDA un SCL savam mikrokontrollerim, un modulis nodrošinās kursa datus elektroniskajiem kompasiem, robotikai, droniem un orientācijas noteikšanas lietojumiem. 5V tolerances I2C līnijas vienkāršo integrāciju gan ar 3,3V, gan 5V sistēmām.

Pilni tehniskie dati

• Sensora mikroshēma: Honeywell HMC5883L
• Asis: 3 (X, Y, Z)
• Saskarne: I2C
• Darba spriegums: 3V–5V DC
• Loģiskais spriegums: 3,3V (5V tolerances I2C)
• Magnētiskā lauka diapazons: ±1,3 līdz ±8,1 Gauss (izvēlams)
• Izšķirtspēja: 12 bitu ADC
• Izejas datu ātrums: līdz 160 Hz
• Strāvas patēriņš: 100–200 µA (mērīšanas režīmā)
• Darba temperatūra: -30°C līdz +85°C
• Montāžas caurumi: jā

Nobeiguma piezīme

Kompakts un precīzs kompasa modulis jūsu nākamajam orientācijas projektam.
