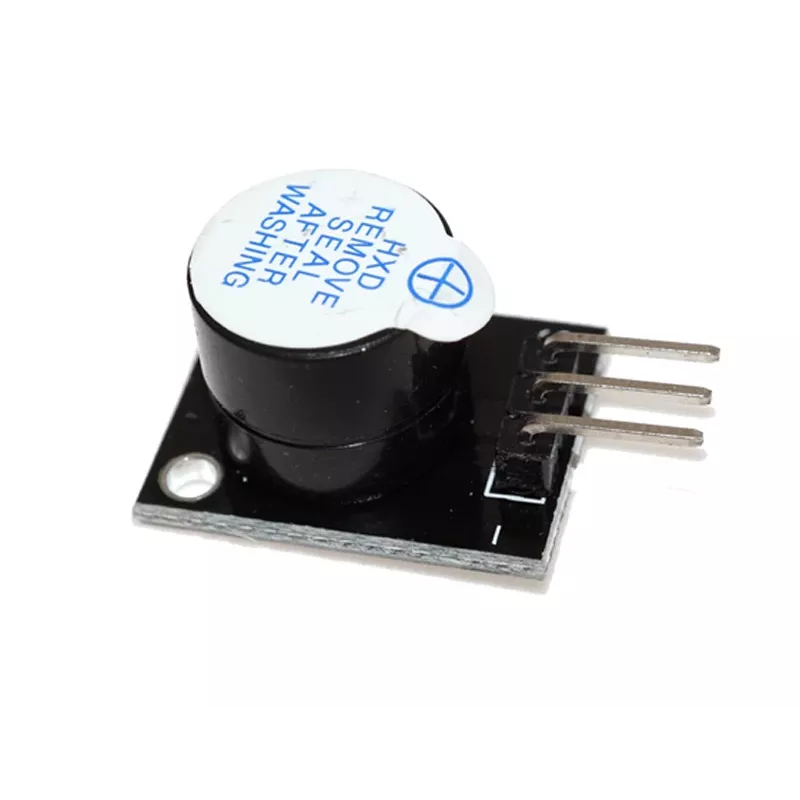

ALLNET 4duino Active Buzzer Module (ALL_OY_3153)

Vajag skaļu, vienkārši vadāmu pīkstuli savam Arduino vai ESP32 projektam? Šis modulis rada fiksētu 2.5 kHz toni, tiklīdz tam pieliek 3.3V vai 5V — nekāda PWM programmēšana, tikai HIGH signāls un skaņa klāt.

Priekšrocības

Aktīvajam buzzerim ir iebūvēts oscilators, tāpēc tas darbojas kā parasts slēdzis — padod strāvu un tas skan. Salīdzinot ar pasīvajiem, nav jāģenerē PWM, tāpēc programmēšana ir vienkāršāka un aizņem mazāk procesora resursu. Skaņas spiediena līmenis pārsniedz 85 dB 10 cm attālumā, tāpēc pīkstienu dzirdēsi pat trokšņainā vidē. Moduļa izmēri ir tikai 18.5 x 15 mm, tāpēc to ērti ievietot gan maizes dēlī, gan shēmas platē.

Kam tas der

• Arduino un saderīgām izstrādes platēm
• Raspberry Pi GPIO projektiem
• ESP32 un ESP8266 IoT ierīcēm
• STM32 un citām mikrokontrolleru platformām
• Signalizācijām, taimeriem un statusa indikatoriem
• Izglītības elektronikas komplektiem

Galvenie parametri

• Buzzer tips: aktīvs (iebūvēts oscilators)
• Darba spriegums: 3.3V – 5V līdzstrāva
• Darba strāva: < 30 mA
• Izejas frekvence: aptuveni 2.5 kHz (fiksēta)
• Skaņas spiediena līmenis: > 85 dB 10 cm attālumā
• Vadības interfeiss: digitālā ievade/izvade (HIGH = ieslēgts, LOW = izslēgts)

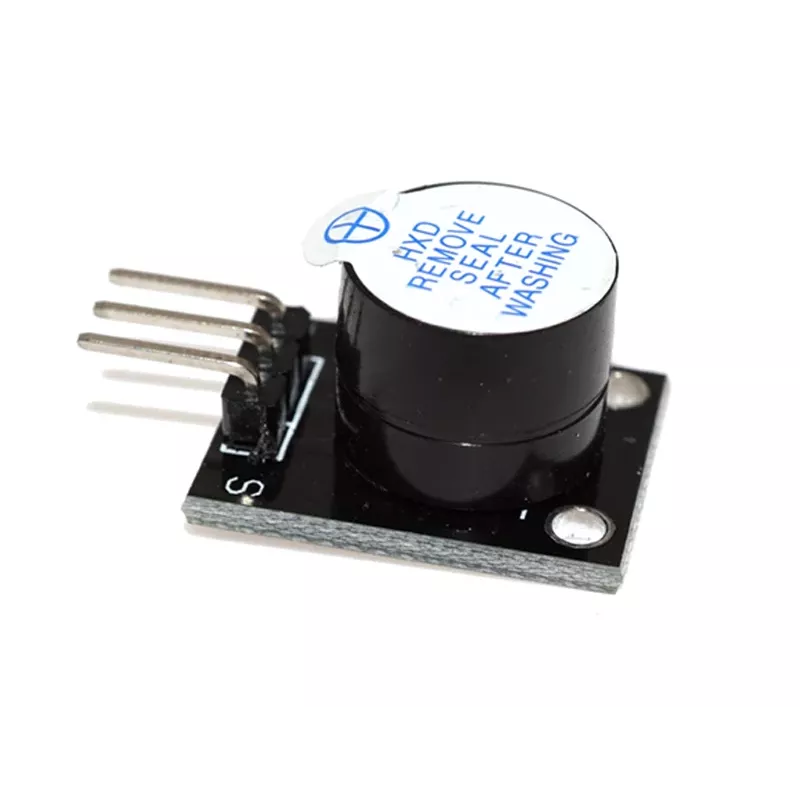

• Kontaktspraudītes: 3 (VCC, GND, Signal)

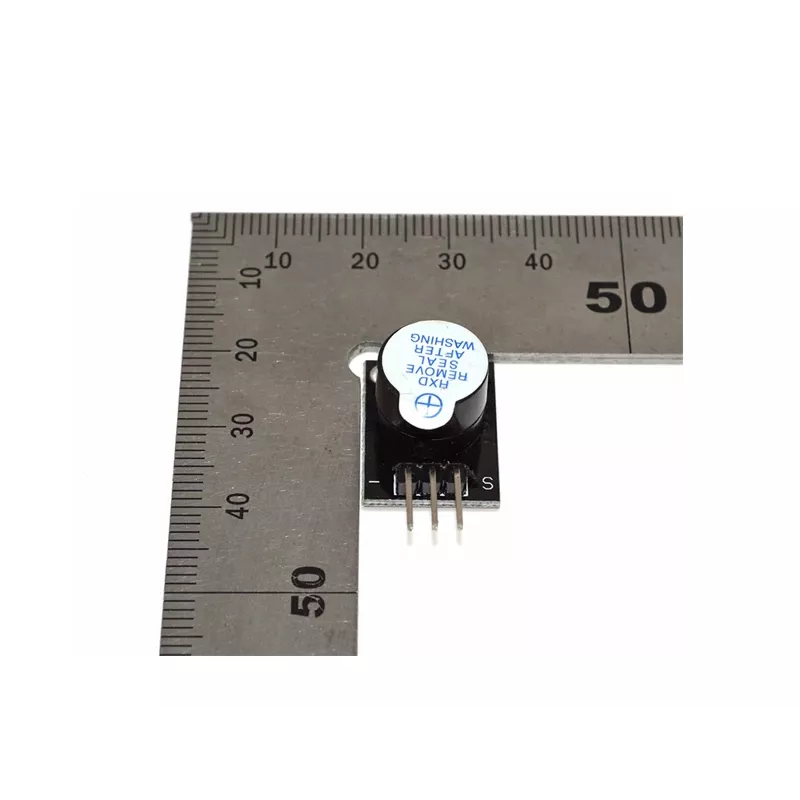

• Moduļa izmēri: 18.5 mm x 15 mm
• Darba temperatūra: -20°C līdz +70°C
• Montāža: caururbšanas kontaktspraudītes maizes dēlim/shēmas platei
• Moduļa apzīmējums: OY-3153

Izmantošanas ieteikumi

Savieno Signal spraudīti ar mikrokontrollera digitālo izeju. Strāvu ierobežojošs rezistors parasti nav vajadzīgs, ja strādā ar 3.3V/5V loģiku. Šis modulis nav piemērots mainīgas frekvences toņu ģenerēšanai – melodijām izmanto pasīvo buzzeri.
