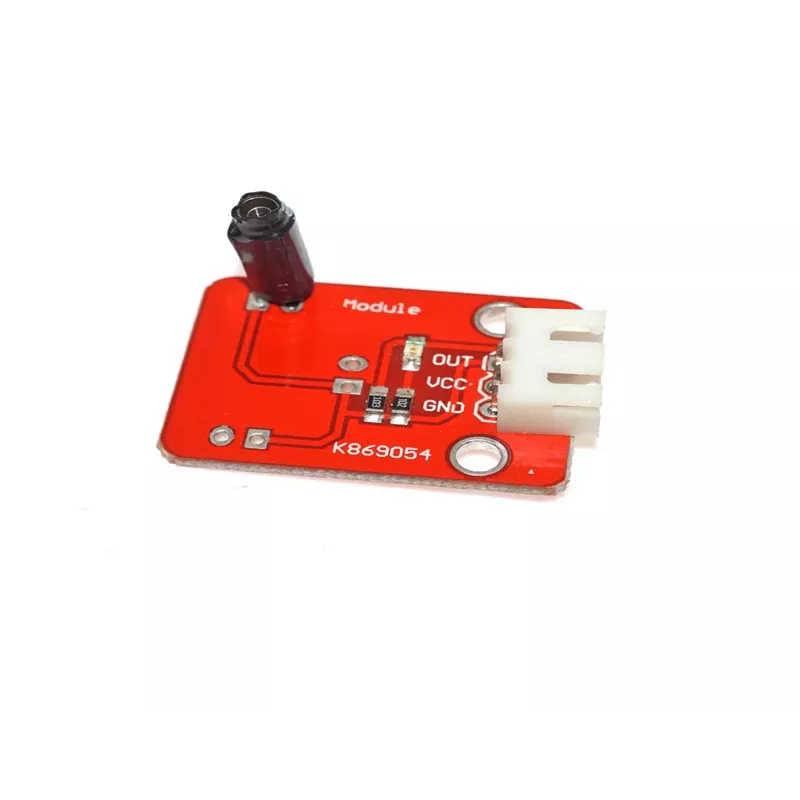

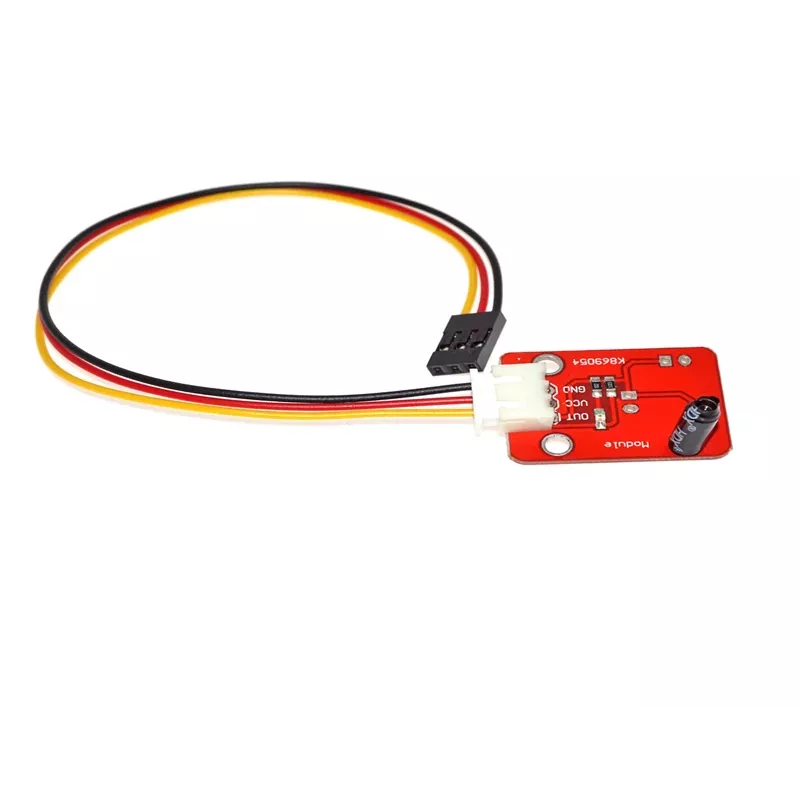

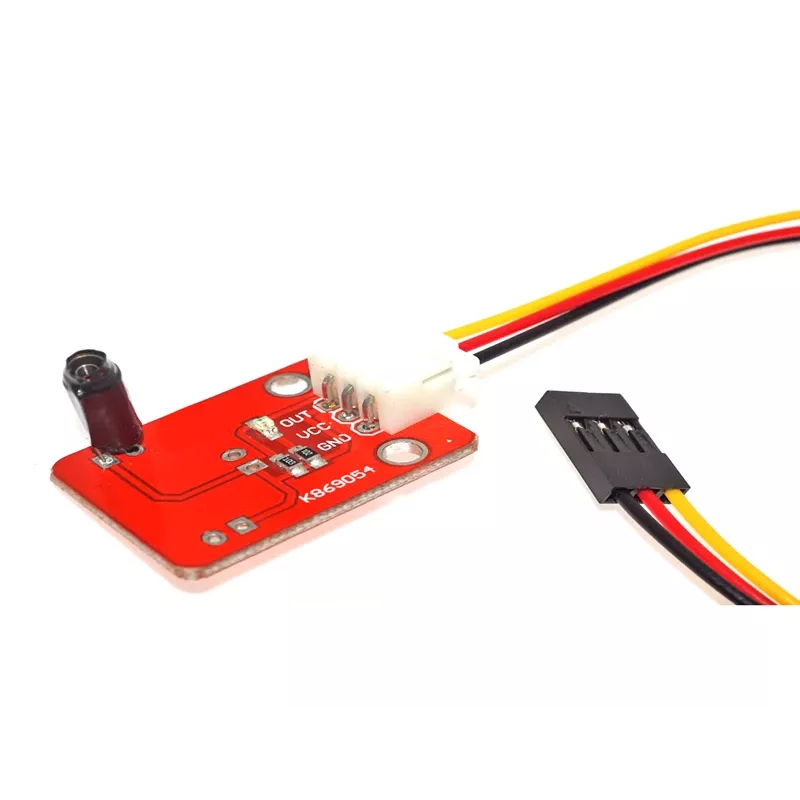

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1)

Vajag uztvert vibrāciju vai triecienu? Šis modulis ar SW-420 sensoru un LM393 komparatoru pārvērš mehāniskās svārstības tīrā digitālā signālā – bez analogās signalizācijas jucekļa.

Priekšrocības

Digitālā izeja (DO) ir aktīva zema līmeņa signālā, kad konstatēta vibrācija – vienkārši pieslēdz pie mikrokontrollera GPIO un lasi. Jutību regulē ar potenciometru uz plates, tāpēc vari pielāgot konkrētam lietojumam. Darbojas gan ar 3.3V, gan 5V loģiku, tāpēc saderīgs ar Arduino, Raspberry Pi un citām platformām.

Kam tas der

• Drošības sistēmām – durvju, logu vai seifa vibrācijas noteikšanai
• Kustību aktivizētam apgaismojumam vai signalizācijai
• Triecienu detektēšanai robotikā un automatizācijā
• Izglītojošiem projektiem – Arduino vai Raspberry Pi mācībām

Galvenie parametri

• Sensora mikroshēma: SW-420
• Komparators: LM393
• Barošana: 3.3V – 5V līdzstrāva
• Izejas tips: digitāls (DO), aktīvs zems līmenis vibrācijas laikā
• Jutības regulēšana: jā, ar potenciometru
• Indikācijas LED: barošana un digitālā izeja
• Saskarnes spailes: VCC, GND, DO
• Miera strāva: ~5 mA
• Aktīvā strāva: ~15 mA
• Montāžas caurums: 1x M3
• Izmēri: 32 mm x 14 mm
• Darba temperatūra: -10°C līdz +50°C

Ieteikumi

Lai iegūtu stabilus rādījumus, nostiprini moduli ar M3 skrūvi un noregulē jutību, kamēr testē ar konkrēto vibrācijas avotu. Ja mikrokontrolleris neizmanto iekšējo pull-up, pievieno ārējo rezistoru (10 kΩ) starp DO un VCC.
