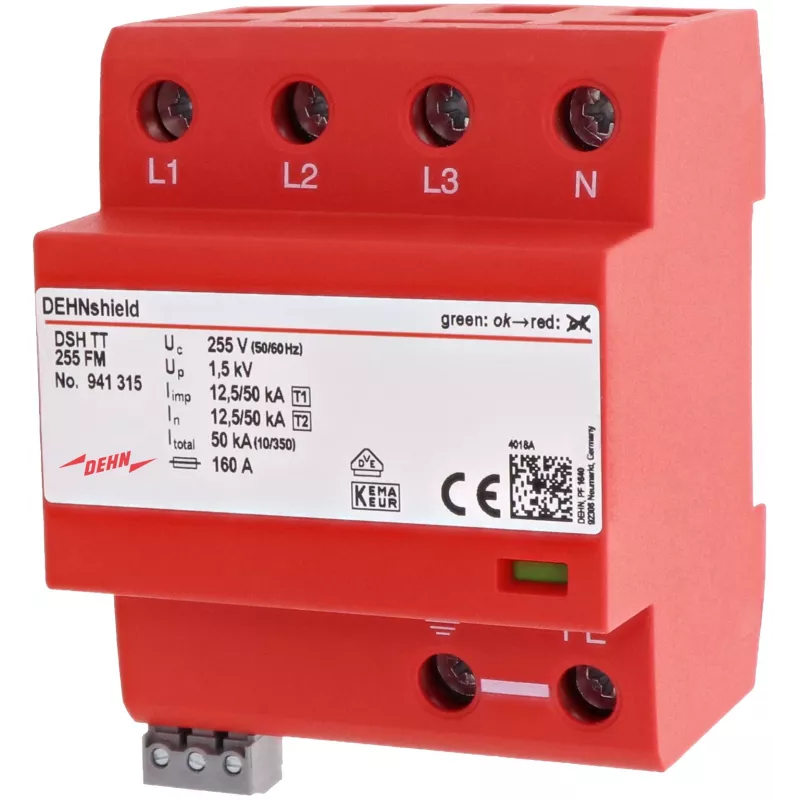

DEHN 941315 DSH TT 255 FM 1+2 tipa pārsprieguma aizsargs 3 fāžu TT/TN-S sistēmām

Ja elektroinstalācijā trūkst pārsprieguma aizsardzības, zibens izlāde vai komutācijas procesi var vienā mirklī iznīcināt jutīgu elektroniku. DEHNshield DSH TT 255 FM apvieno 1. un 2. tipa aizsardzību vienā ierīcē, tāpēc galvenajā sadalnē nav jāuzstāda divi atsevišķi moduļi – ietaupāt vietu un montāžas laiku.

Kāpēc izvēlēties šo modeli

• Augsta izlādes spēja (max. 50 kA, 8/20 µs) nodrošina uzticamu aizsardzību arī spēcīgu pārspriegumu laikā.
• Zems aizsardzības līmenis (≤ 1,5 kV) pasargā pat vismodernākās iekārtas.
• Tālvadības signalizācijas kontakts (FM) ļauj sekot aizsarga stāvoklim no attālinātas vietas – piemērotu ēku pārvaldības sistēmām.
• Der gan TT, gan TN-S iezemējuma sistēmām, tāpēc piemērots dažādiem objektiem.
• Montāža uz standarta 35 mm DIN sliedes – vienkārša uzstādīšana sadalnē.

Kam piemērots

Trīsfāžu zemsprieguma sadales sistēmām ar TT vai TN-S iezemējumu. Piemērots rūpniecības, komerciālo un dzīvojamo ēku elektroinstalācijām, kur nepieciešama jutīgas elektronikas aizsardzība.

Galvenie tehniskie dati

• Nominālais spriegums: 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums: 255 V AC
• Nominālā izlādes strāva (8/20 µs): 20 kA
• Maksimālā izlādes strāva (8/20 µs): 50 kA
• Impulsa strāva (10/350 µs): 7 kA
• Aizsardzības līmenis: ≤ 1,5 kV
• Turpstrāvas dzēšanas spēja: 100 A AC
• Reakcijas laiks: ≤ 100 ns
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliede
• Polu skaits: 3+1 (3 fāzes + N-PE)
• Tālvadības signalizācijas kontakts: jā
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Īsslēguma izturība: 25 kA
• Maksimālais aizsargdrošinātājs: 160 A gG

Uzstādīšana un lietošana

Ierīce paredzēta montāžai galvenajā sadales skapī, lai aizsargātu visu instalāciju. Pirms uzstādīšanas pārliecinieties, ka iezemējums atbilst vietējiem noteikumiem. Tālvadības kontaktu var pieslēgt ēkas vadības sistēmai, lai savlaicīgi saņemtu brīdinājumu par aizsarga nolietošanos.

Padoms: uzstādiet aizsargu pēc iespējas tuvāk ievadam un pārbaudiet, vai maksimālais aizsargdrošinātājs nepārsniedz 160 A gG. Regulāri pārbaudiet signalizācijas kontakta statusu – tas ļaus savlaicīgi nomainīt nolietoto moduli.
