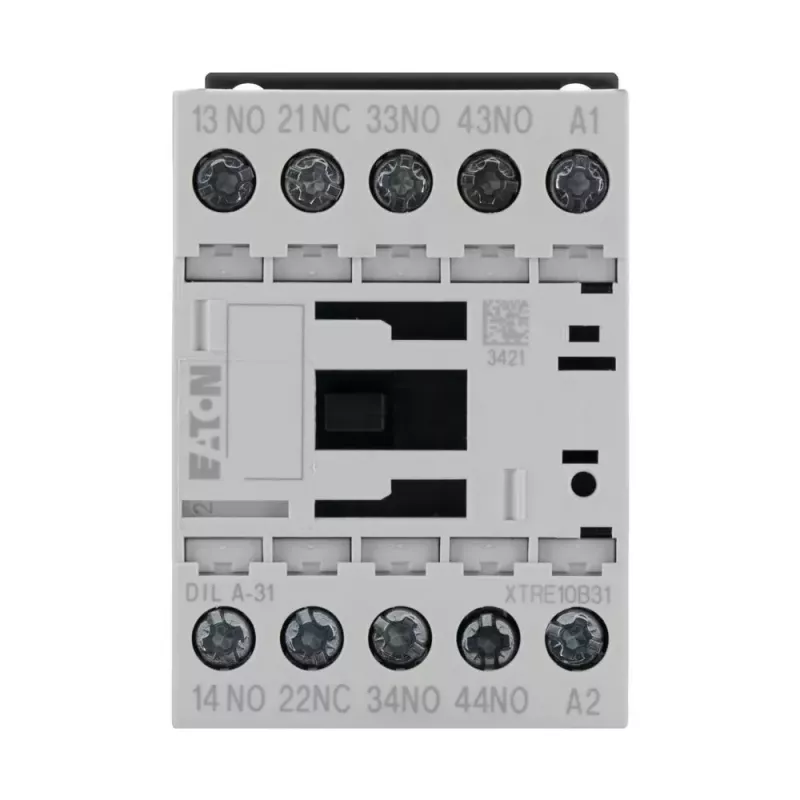

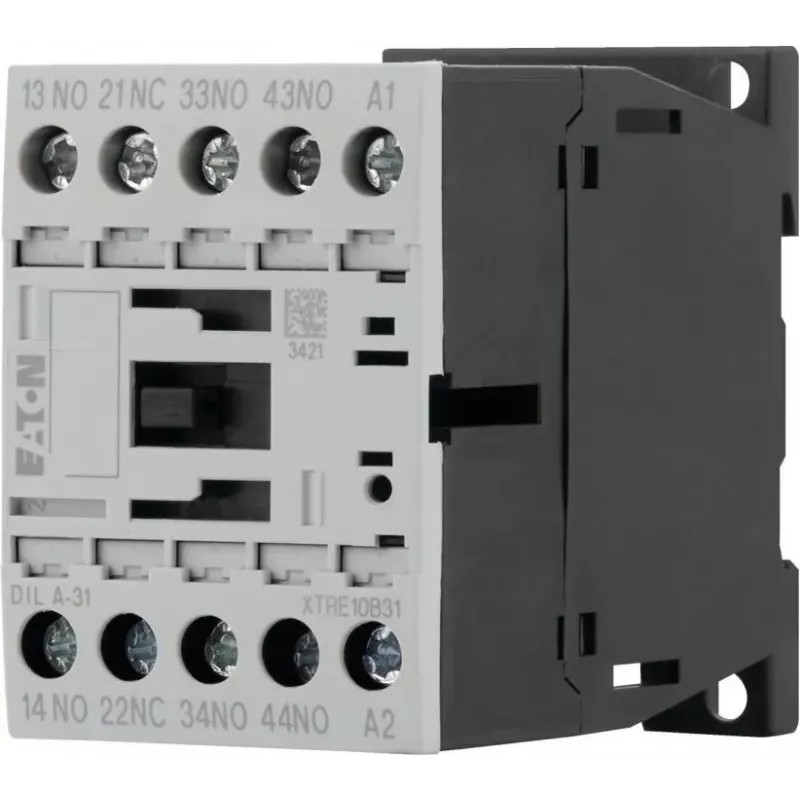

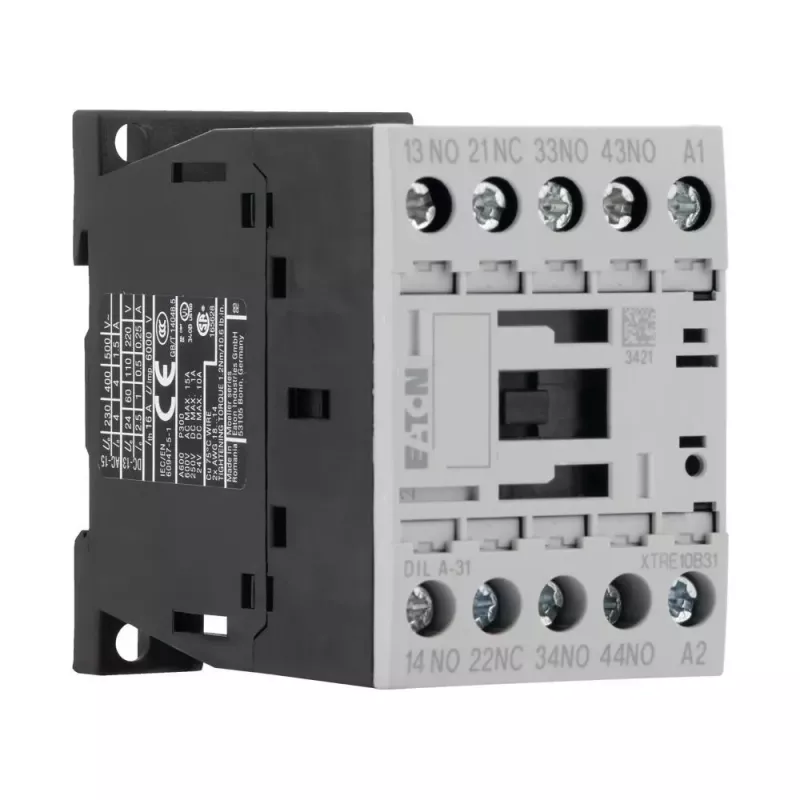

Eaton DILA-31 palīgkontaktors 24 VDC 3 NO + 1 NC skrūvju spailes 1,6 kW

Elektropaneļu montētājiem un apkopes inženieriem, kuri vada palīgķēdes un signāla ķēdes sadales skapjos, Eaton DILA-31 ir kompakts palīgkontaktors ar 24 VDC spoli un 3 NO + 1 NC kontaktu konfigurāciju. Tas pārslēdz motora slodzes līdz 1,6 kW un nodrošina drošu savienojumu ar skrūvju spailēm.

Kam paredzēts

Šis kontaktors ir piemērots tiem, kas projektē, montē vai uztur industriālās vadības sistēmas un meklē uzticamu risinājumu palīgkontaktu pārslēgšanai. To var uzstādīt uz DIN sliedes vai pieskrūvēt pie montāžas virsmas.

Galvenās priekšrocības

• Spoles spriegums: 24 VDC
• Kontaktu konfigurācija: 3 NO + 1 NC
• Nominālā darba strāva (AC-1, 230 V): 22 A
• Skrūvju spailes
• Montāža: DIN sliede vai skrūves

Specifikācijas

• Polu skaits: 4
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība (AC-15): 1,5 miljoni darbību
• Spoles jaudas patēriņš (noturēšanas režīmā): 3,5 W
• Īssavienojuma aizsardzība (gG/gL drošinātājs AC-15): 10 A

Kā lietot

Pievienojiet spoli 24 VDC vadības ķēdei, ievērojot polaritāti. Izmantojiet skrūvju spailes, lai pievienotu vadus atbilstoši kontaktoru marķējumam. Kontaktorus var kombinēt ar Eaton DILM sērijas kontaktoriem, lai veidotu koordinētu palīgkomutācijas sistēmu.

Pārliecinieties, ka spoles spriegums atbilst jūsu vadības ķēdes spriegumam. Izvēloties īssavienojuma aizsardzību, ņemiet vērā norādīto gG/gL drošinātāju 10 A. Regulāri pārbaudiet skrūvju savienojumu pievilkumu, lai novērstu pārkaršanu.
