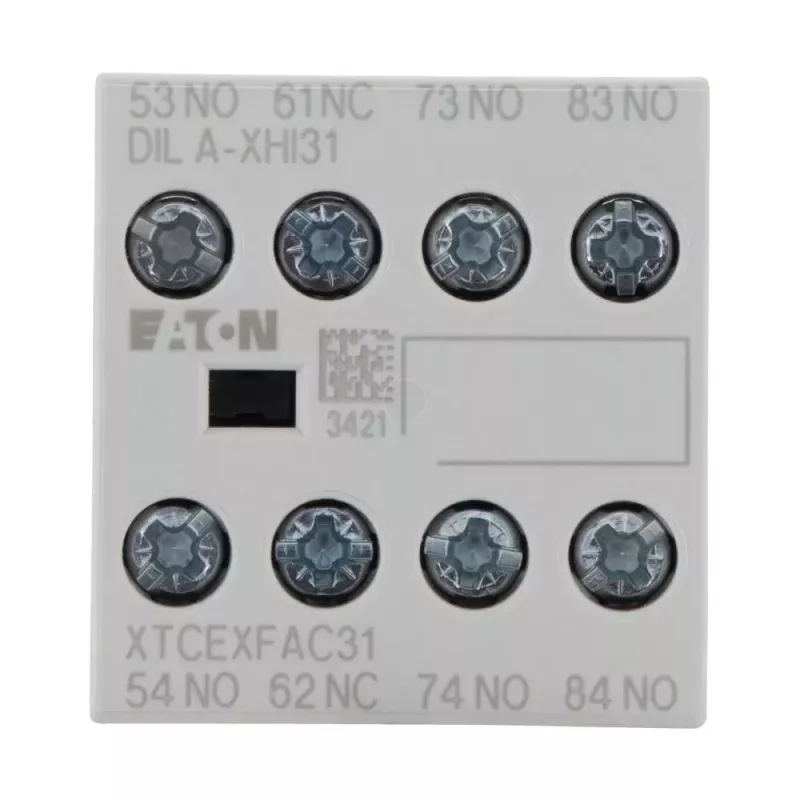

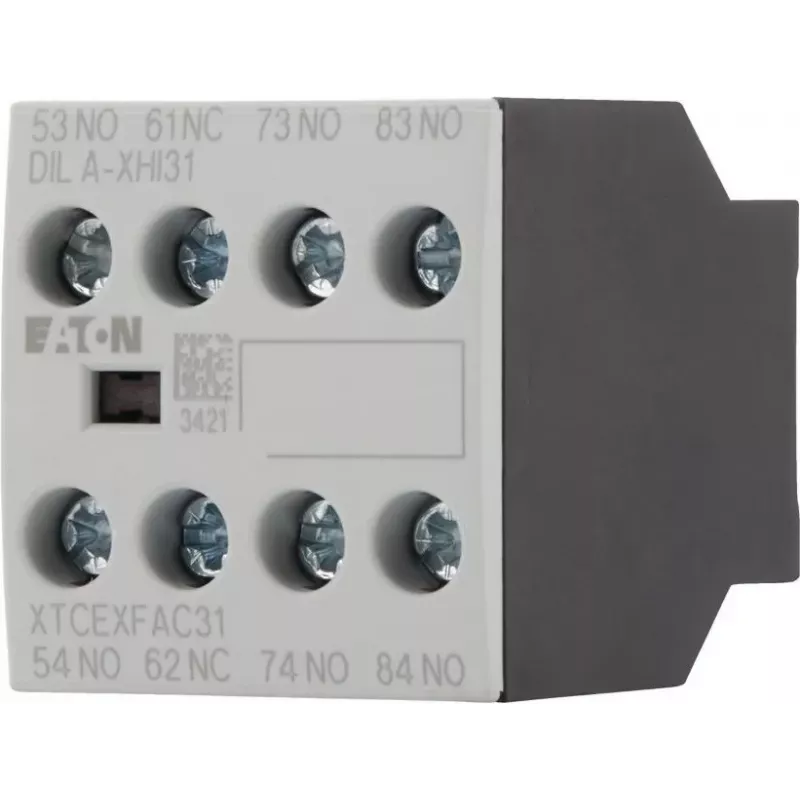

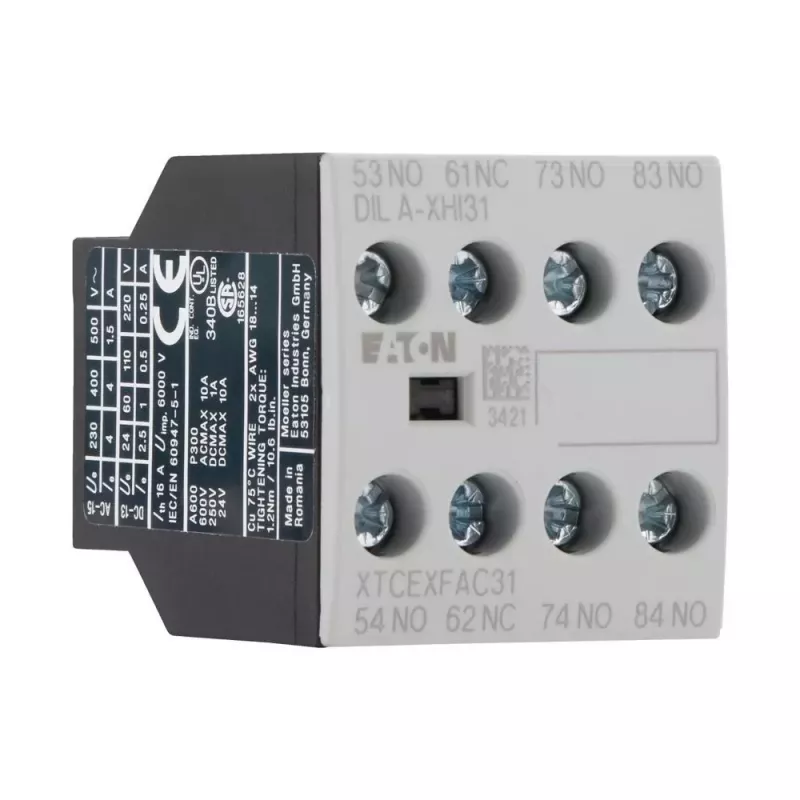

Eaton DILA-XHI31 palīgkontaktu bloks, 3 NO + 1 NC, skrūvju spailes, priekšējā montāža, melns/balts 276427

Ja kontaktoram nepieciešami papildu kontakti vadības shēmām, Eaton DILA-XHI31 nodrošina trīs normāli atvērtus un vienu normāli aizvērtu kontaktu ar 690 V izolācijas spriegumu un 6 kV impulsa noturību.

Kam paredzēts

Šis palīgkontaktu bloks ir paredzēts Eaton DILM kontaktoriem no DILM7 līdz DILM38. Tas paplašina vadības un signalizācijas iespējas, pievienojot papildu kontaktus loģikas shēmām, indikācijai vai bloķēšanai. Piemērots industriālo vadības panelu montāžai, kur nepieciešama uzticama komutācija.

Galvenās priekšrocības

• Augsts izolācijas spriegums: 690 V nominālais, 6 kV impulsa noturība
• Elastīga kontaktu kombinācija: 3 NO + 1 NC
• Plašs darba temperatūras diapazons: no -25 līdz 60 °C
• Vienkārša priekšējā montāža uz DILM kontaktorim
• IP20 aizsardzība

Tehniskie dati

• Kontaktu konfigurācija: 3 NO + 1 NC
• Polu skaits: 4
• Montāžas veids: priekšējā montāža
• Spaiļu tips: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa noturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -25 līdz 60 °C
• Uzglabāšanas temperatūras diapazons: no -40 līdz 80 °C
• Saderība: Eaton DILM kontakti no DILM7 līdz DILM38
• Standarti: IEC/EN 60947-5-1
• Krāsa: melns/balts
• Sērija: DILA

Kā lietot

Uzstādiet bloku uz DILM kontakta priekšējās daļas, pievienojiet vadus ar skrūvju spailēm un pārbaudiet kontaktu darbību. Piemērots gan jaunām instalācijām, gan esošo sistēmu paplašināšanai.

Padoms: pārliecinieties, ka kontaktu skaits atbilst jūsu vadības loģikai, un izmantojiet atbilstošu skrūvgriezi, lai nesabojātu spailes.
