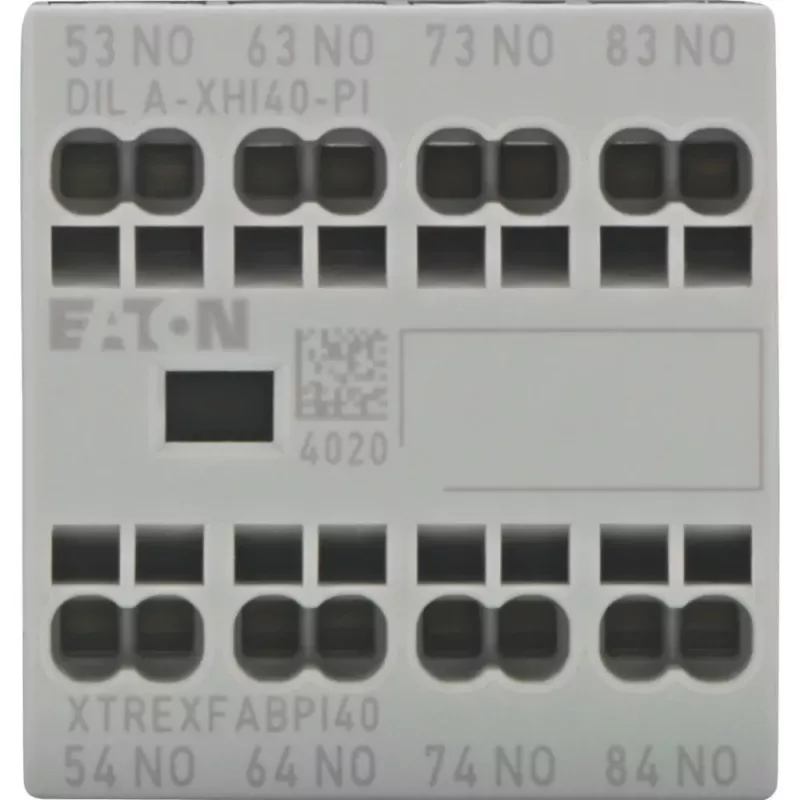

Eaton DILA-XHI40-PI palīgkontaktu bloks, 4 N.O., priekšējā montāža, push-in spailes 199317

Eaton DILA-XHI40-PI ir palīgkontaktu bloks, kas paplašina DILM7 līdz DILM38 kontaktoru funkcionalitāti industriālajās vadības sistēmās. Tas nodrošina četrus normāli atvērtus kontaktus signalizācijai, bloķēšanai vai vadības ķēdēm, un tā priekšējā montāža ļauj ātri uzstādīt bez instrumentiem.

Galvenās specifikācijas

• Kontaktu konfigurācija: 4 N.O. (normāli atvērti)
• Montāžas veids: priekšējā montāža
• Spaiļu tips: push-in spailes
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Polu skaits: 4-polu
• Spaiļu kapacitāte (cietais vads): 0,75 - 2,5 mm²
• Spaiļu kapacitāte (smalkšķiedru ar uzmavu): 0,75 - 1,5 mm²
• Īssavienojuma aizsardzība (drošinātājs): 10 A gG/gL
• Elektriskā izturība (AC-15): 1,5 x 10^6 darbības
• Mehāniskā izturība: 10 x 10^6 darbības

Kāpēc izvēlēties

Push-in spailes samazina vadu savienošanas laiku un nodrošina pret vibrācijām izturīgus savienojumus. Bloka kompaktais dizains ietaupa vietu pārpildītos sadalņos, un tā saderība ar plašu Eaton kontaktoru klāstu vienkāršo krājumu pārvaldību.

Ideāli lietošanas gadījumi

• Statusa signalizācija no kontaktoriem motoru vadības centros
• Bloķēšanas shēmas drošībai un secībai
• Vadības ķēžu paplašināšana industriālajā automatizācijā

Labi zināt

DILA-XHI40-PI atbilst IEC/EN 60947-5-1 standartiem. Tā mehāniskā izturība 10 miljoni darbību nodrošina ilgu kalpošanas laiku prasīgos lietojumos.

Padoms: uzstādot bloku, pārliecinieties, ka kontaktors ir atslēgts no barošanas. Push-in spailes ļauj ātri pievienot vadus, bet vienmēr pārbaudiet savienojumu ar vieglu vilkšanu.
