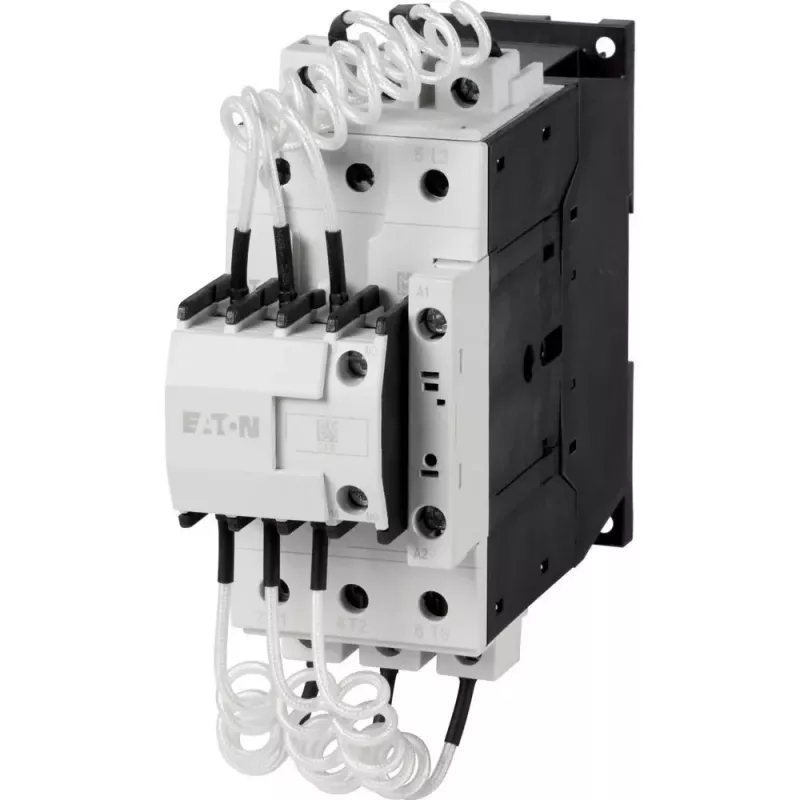

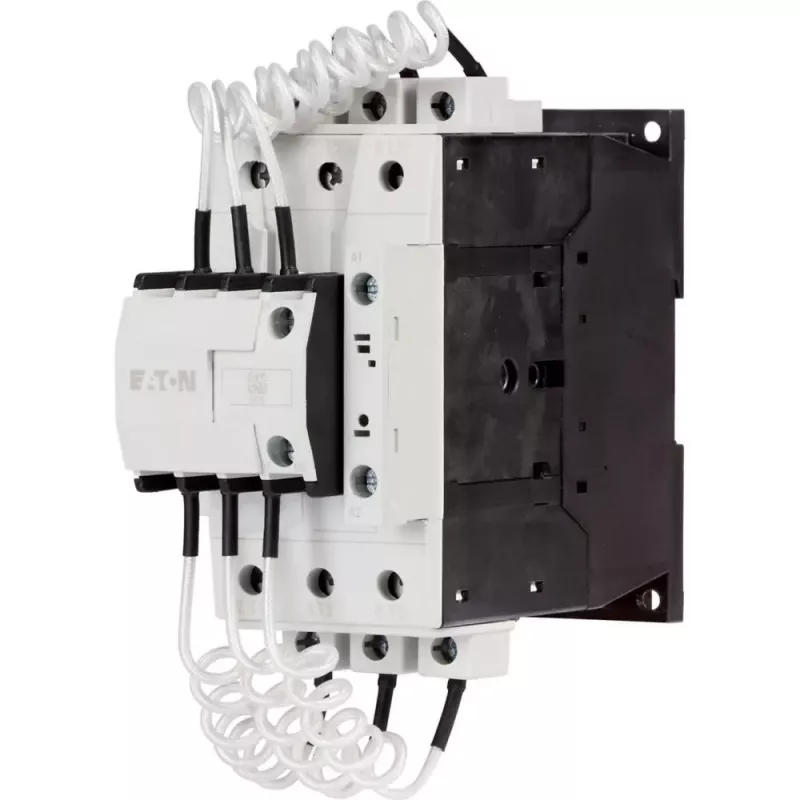

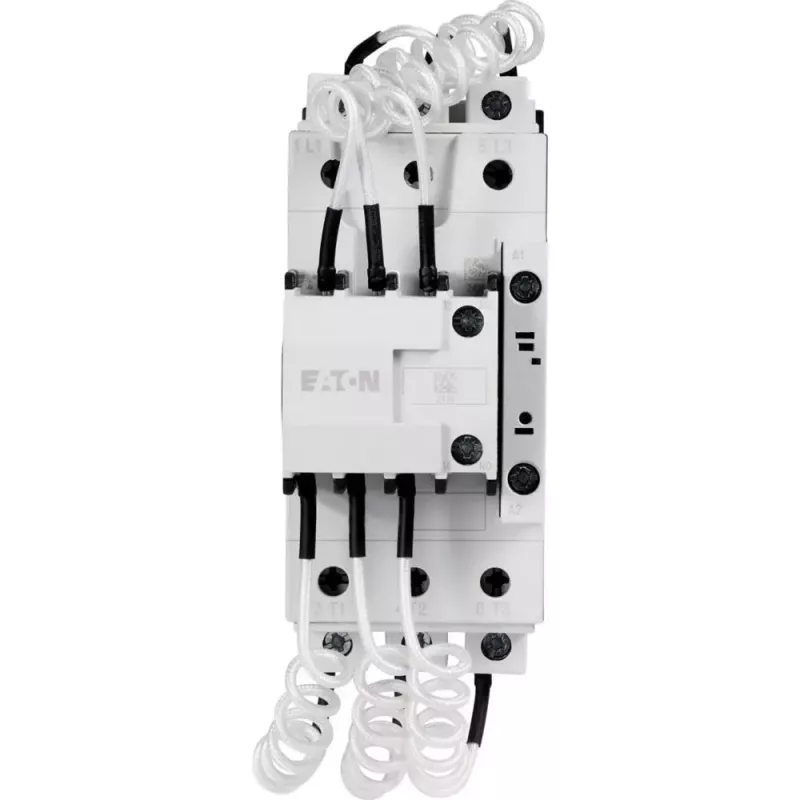

Eaton DILK33-10 kapacitātes kontaktors 230 V AC 50 Hz 3-polu 33 kVar 294054

Komutācija ar kapacitātes slodzi prasa īpašu pieeju – parastie kontaktori nespēj izturēt lielos ieslēgšanas strāvas impulsus, kas rodas, uzlādējot kondensatoru baterijas. Eaton DILK33-10 ir konstruēts tieši šim uzdevumam: tam ir priekšlaicīgas ieslēgšanas palīgkontakti un slāpējošie rezistori, kas ierobežo strāvas lēcienu. Tā rezultātā kondensatori un pats kontaktors kalpo ilgāk, un sistēma darbojas stabilāk.

Galvenās priekšrocības

• Novērš kaitīgos ieslēgšanas strāvas impulsus, pagarinot kondensatoru un kontaktora mūžu
• 3 polu kontaktors ar 1 NO palīgkontaktu
• Spoles spriegums: 230 V AC, 50 Hz
• Nominālā jauda: 33 kVar pie 400 V (AC-6b), 45 kVar pie 525 V, 60 kVar pie 690 V
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP20
• Montāža: DIN sliede vai skrūves
• Skrūvju spailes drošam savienojumam
• Darba temperatūra: -25 līdz +60 °C

Kam piemērots

Šis kontaktors ir paredzēts automatizētām reaktīvās jaudas kompensācijas sistēmām, kondensatoru bateriju pārslēgšanai industriālās iekārtās, kā arī HVAC un motoru vadības centros, kur nepieciešama reaktīvās jaudas kompensācija. Tas ir ideāls risinājums, ja jūsu sistēmā ir bieža kapacitīvās slodzes komutācija.

Kā lietot

Kontaktoru var uzstādīt uz DIN sliedes vai piestiprināt ar skrūvēm. Pievienojiet spoli 230 V AC 50 Hz barošanas avotam, bet jaudas kontaktu ķēdē – kondensatoru bateriju. Pārliecinieties, ka palīgkontakts tiek izmantots signāla padevei vadības sistēmai. Ievērojiet ražotāja norādīto pievienošanas shēmu.

Papildu informācija

Atbilst IEC/EN 60947 standartam. Mehāniskā izturība nodrošina biežu pārslēgšanos. Montāžas elastība atvieglo integrāciju esošajos sadalņos.

Padoms: Lai nodrošinātu maksimālu aizsardzību, vienmēr izvēlieties kontaktoru ar atbilstošu jaudas rezervi un regulāri pārbaudiet savienojumu stingrību – tas novērsīs pārkaršanu ilgstošā darbībā.
