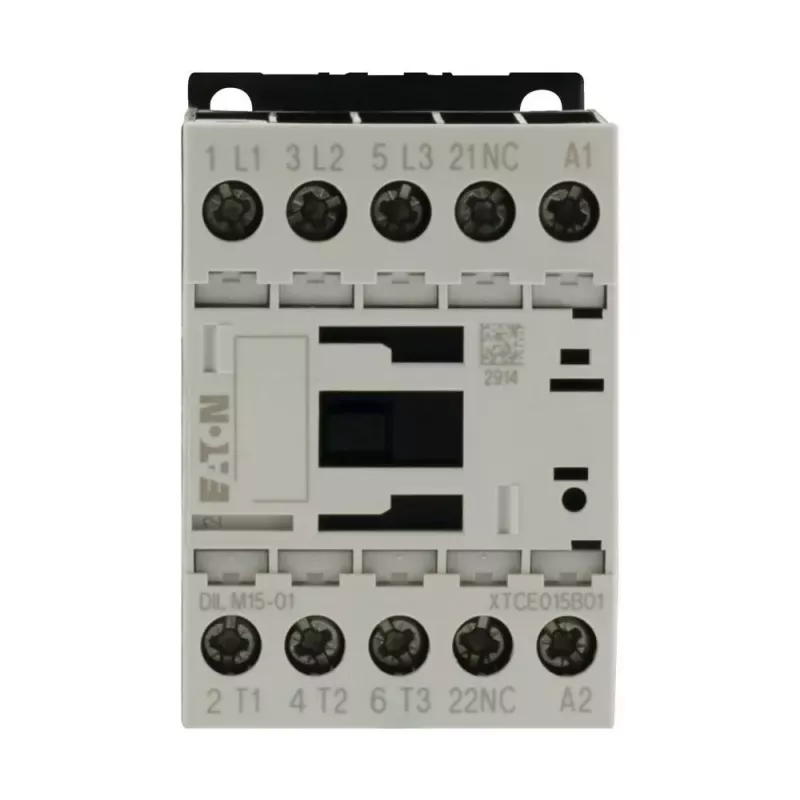

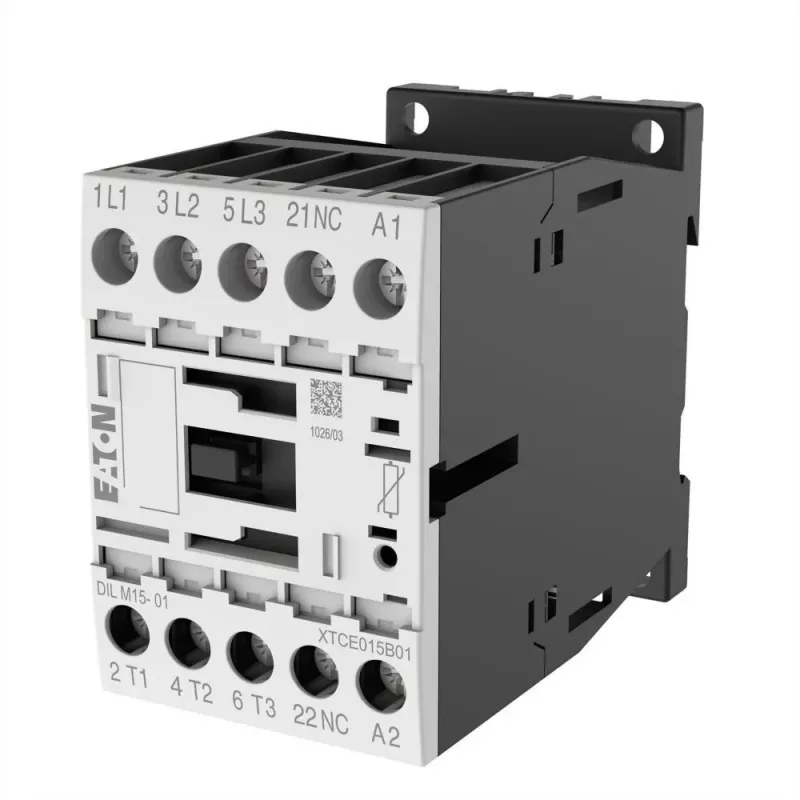

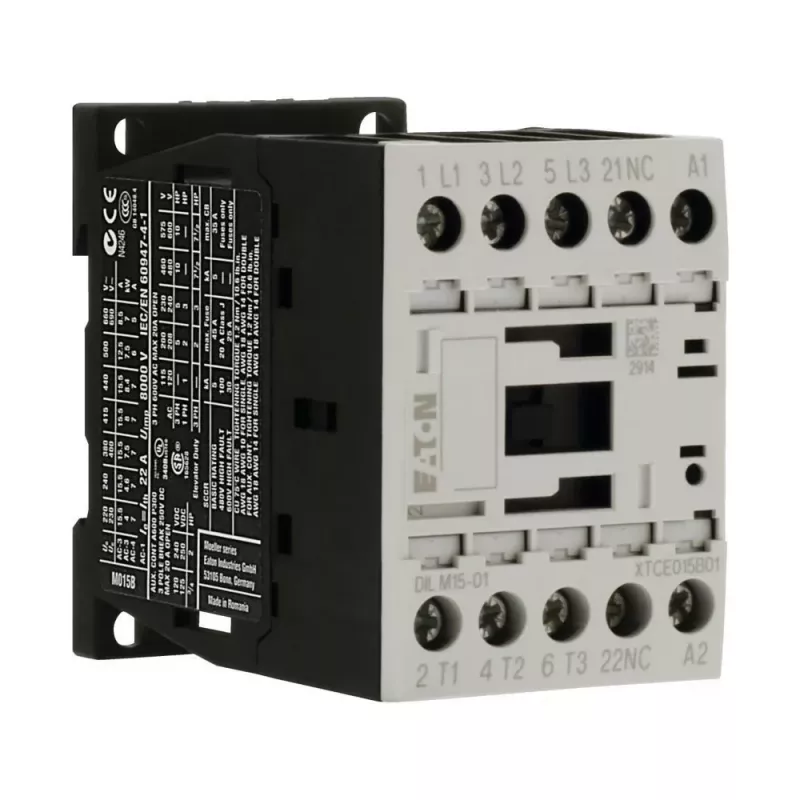

Eaton DILM15-01 kontaktors, 3 polu, 15 A, 230 V AC spole, 1 NC palīgkontakts 290093

Ja vadības skapī trūkst vietas un vajag drošu trīsfāžu slēgšanu, Eaton DILM15-01 kontaktors ar 15 A AC-3 un 230 V AC spoli ir tieši tas, kas ļauj samontēt kompaktu shēmu bez liekām rezervēm. Tas ir paredzēts motoriem līdz 7,5 kW pie 400 V, apkures un apgaismojuma ķēdēm.

Kam piemērots

Elektromontieriem, automatizācijas inženieriem un ražošanas apkopes speciālistiem, kuri ikdienā būvē un remontē vadības skapjus. Der gan jaunām instalācijām, gan nomaiņai, ja vecais kontaktors vairs neatbilst prasībām.

Galvenās priekšrocības

• 3 galvenie poli ar 15 A (AC-3, 400 V) – pietiek tipiskiem sūkņiem, ventilatoriem un konveijeriem.
• 1 NC palīgkontakts signāla vai bloķēšanas ķēdei.
• Spole 230 V AC pie 50 Hz un 240 V AC pie 60 Hz – strādā gan Eiropas, gan citu reģionu tīklos.
• DIN sliedes vai skrūvju montāža – elastīgi gan jaunos, gan esošos skapjos.
• IP20 aizsardzība un skrūvju spailes – vienkārša un droša pieslēgšana.

Tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 15 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Galveno polu skaits: 3
• Palīgkontakti: 1 NC
• Spoles spriegums (AC 50 Hz): 230 V
• Spoles spriegums (AC 60 Hz): 240 V
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: DIN sliede / skrūvju montāža
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Elektriskā izturība (AC-3): 1,5 x 10⁶ darbības cikli
• Mehāniskā izturība: 10 x 10⁶ darbības cikli
• Spaiļu tips: skrūvju spailes
• Atbilstība standartiem: IEC/EN 60947

Kā lietot

Pirms montāžas pārbaudiet, vai spoles spriegums un frekvence atbilst vadības barošanas avotam. Motora slodzei izvēlieties kontaktoru pēc AC-3 lietošanas kategorijas – tas nodrošinās ilgu elektrisko mūžu. Pievienojiet galvenos vadus pie 1, 3, 5 un izejas pie 2, 4, 6, bet palīgkontaktu izmantojiet vadības ķēdē atbilstoši shēmai.

Padoms: ja kontaktors tiek izmantots biežai pārslēgšanai, ņemiet vērā elektrisko izturību 1,5 miljoni ciklu pie AC-3 – tas palīdzēs plānot apkopes. Vienmēr pievelciet skrūvju spailes ar ražotāja norādīto griezes momentu, lai izvairītos no pārkaršanas.
