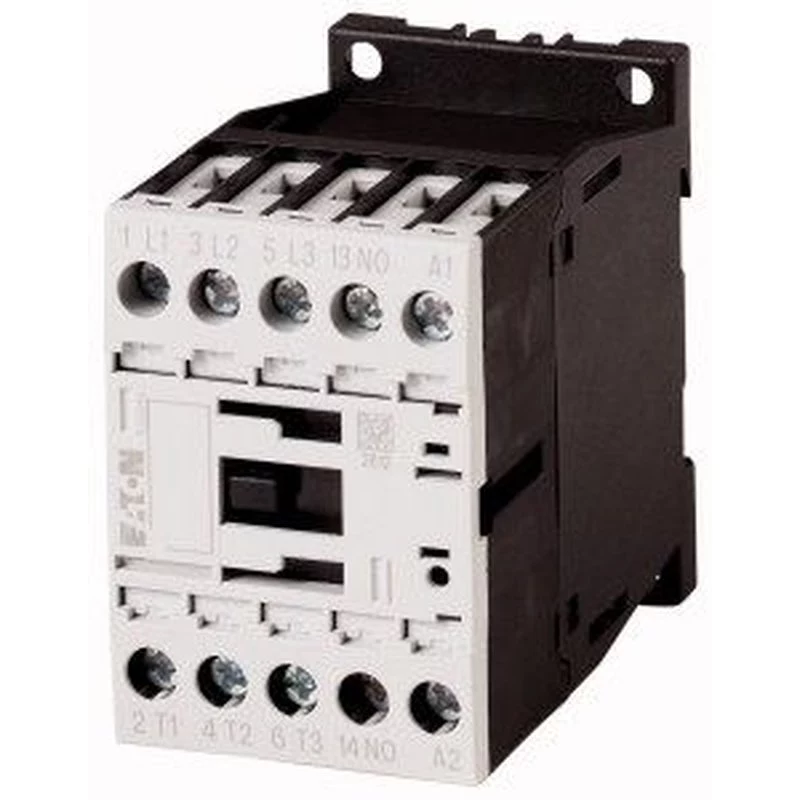

Eaton DILM15-10 3 polu jaudas kontaktors, 24 V AC spole, 15 A AC-3, 1 NO palīgkontakts 290045

Eaton DILM15-10 ir kompakts 3 polu jaudas kontaktors ar 24 V AC spoli, kas paredzēts trīsfāžu maiņstrāvas motoru un citu slodžu pārslēgšanai. Tas nodrošina uzticamu darbību rūpnieciskajās vadības sistēmās, kur nepieciešama bieža un droša komutācija.

Priekšrocības

• Augsta elektriskā izturība un plašs darba temperatūras diapazons (-25 līdz +60 °C) nodrošina stabilu darbību prasīgos apstākļos.
• Kompaktais dizains un skrūvju spailes atvieglo montāžu uz DIN sliedes vai ar skrūvēm.
• 3 normāli atvērti (NO) galvenie kontakti un 1 NO palīgkontakts ļauj elastīgi integrēt vadības ķēdēs.
• Atbalsta gan motoru slodzes (AC-3), gan pretestības slodzes (AC-1) līdz pat 32 A.

Piemērots

• Motoru iedarbināšanai un vadībai rūpnieciskajās iekārtās
• Apkures un apgaismojuma slodžu pārslēgšanai
• Ēku automatizācijas un HVAC sistēmām

Galvenie tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 15 A
• Nominālā darba jauda (AC-3, 400 V): 7,5 kW
• Nominālā darba strāva (AC-1, 400 V): 32 A
• Spoles spriegums: 24 V AC, 50 Hz
• Galvenie kontakti: 3 NO; palīgkontakti: 1 NO
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Montāža: DIN sliede vai skrūves
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C

Izmantošana

Pirms uzstādīšanas pārbaudiet spoles spriegumu un vadības ķēdes prasības. Pievienojiet kontaktoru saskaņā ar shēmu, nodrošinot atbilstošu aizsardzību pret pārstrāvu. Montējiet uz DIN sliedes vai ar skrūvēm, ievērojot ražotāja norādījumus.

Ieteikums: vienmēr izmantojiet atbilstošu aizsardzības automātu vai drošinātāju, lai aizsargātu kontaktoru un slodzi. Regulāri pārbaudiet savienojumu stingrību, jo vibrācijas var atslābināt skrūvju spailes.
