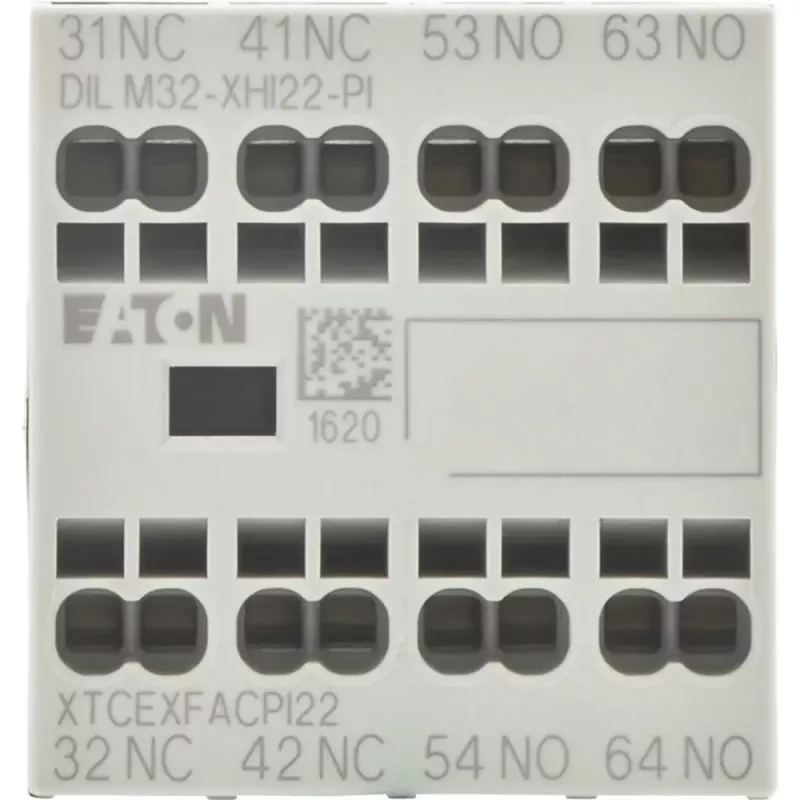

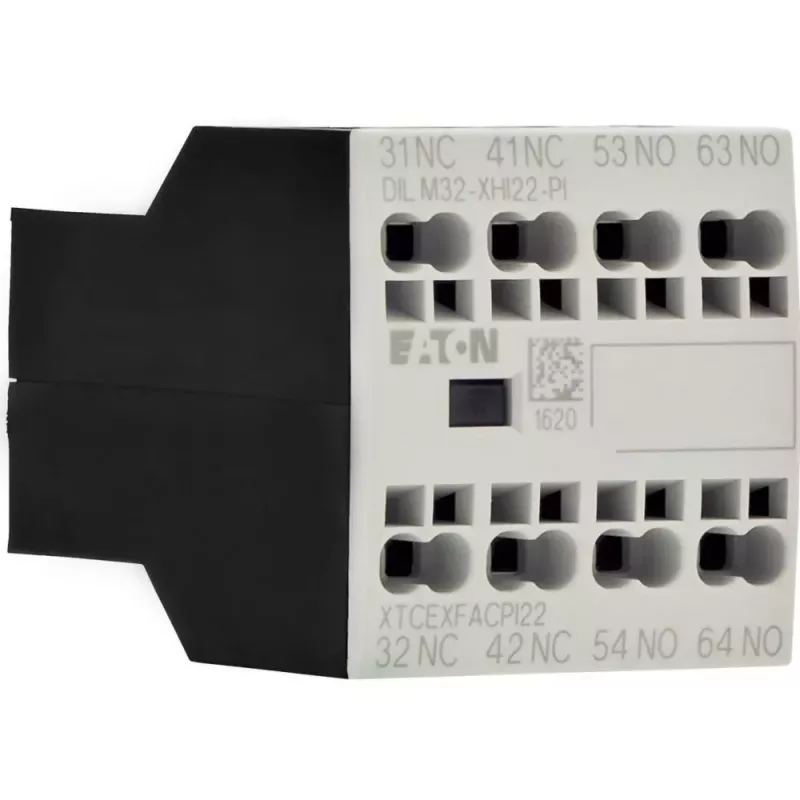

Eaton DILM32-XHI22 palīgkontaktu bloks, 2NO+2NC, priekšējā montāža, skrūvju spailes 199311

Ja kontaktora DILM7–DILM32 iebūvētie palīgkontakti vairs nav pietiekami vadības loģikai, bloķēšanai vai statusa signalizācijai, risinājums ir Eaton DILM32-XHI22 palīgkontaktu bloks. Tas uzreiz pievieno četrus kontaktus – divus normāli atvērtus (NO) un divus normāli aizvērtus (NC) –, un to uzstāda tieši kontaktora priekšpusē, tāpēc nav nepieciešama papildu montāžas vieta vai sarežģīta pārvadu loģika.

Galvenās priekšrocības

• Paplašina kontaktora funkcijas, pievienojot 2NO + 2NC kontaktus
• Priekšējā montāža – ātra uzstādīšana uz DILM7 līdz DILM32 kontaktoriem
• Skrūvju spailes pieņem gan viendzīslu, gan daudzdrāšu vadus no 0,75 līdz 2,5 mm²
• Piemērots rūpnieciskām vadības sistēmām: izolācijas spriegums 690 V AC, impulsa izturība 6 kV
• Nominālā darba strāva: 10 A (AC-15, 230 V), 0,22 A (DC-13, 220 V)
• Aizsardzības pakāpe IP20 – droši lietojams sadalņu iekšienē
• Darba temperatūras diapazons no -25 līdz +60 °C
• Atbilst standartam IEC/EN 60947-5-1

Kam piemērots

Šis palīgkontaktu bloks ir paredzēts elektrosadales skapju montētājiem, apkopes speciālistiem un automatizācijas inženieriem, kuri strādā ar Eaton DILM sērijas kontaktoriem. Tas noder, ja jāpaplašina vadības ķēdes, jārealizē bloķēšana, jāsignalizē par kontaktora stāvokli vai jāmodernizē jau esošas iekārtas, kur vietas sadalnē ir ierobežots daudzums.

Kā lietot

Bloku uzstāda uz kontaktora priekšējās daļas – tas fiksējas tieši pie DILM7–DILM32 modeļiem. Pēc uzstādīšanas pievienojiet vadus skrūvju spailēm atbilstoši shēmai: NO kontakti parasti tiek izmantoti signālam vai pašnoturēšanai, bet NC – bloķēšanai vai drošības ķēdēm. Pārliecinieties, ka vadi atbilst 0,75–2,5 mm² diapazonam un ir droši ievietoti spailēs. Ierīce ir paredzēta lietošanai tikai sadalņu iekšienē (IP20).

Svarīgi

Palīgkontaktu bloks ir daļa no Eaton DILM sērijas un ir saderīgs tikai ar DILM7 līdz DILM32 kontaktoriem. Pirms uzstādīšanas pārbaudiet kontaktora modeli. Produkta numurs: 199311.

Padoms: ja nepieciešami vairāki palīgkontakti, tos var uzstādīt vienu virs otra – pārbaudiet kontaktora datu lapā maksimāli pieļaujamo bloku skaitu. Vienmēr atslēdziet barošanu pirms montāžas vai demontāžas.
