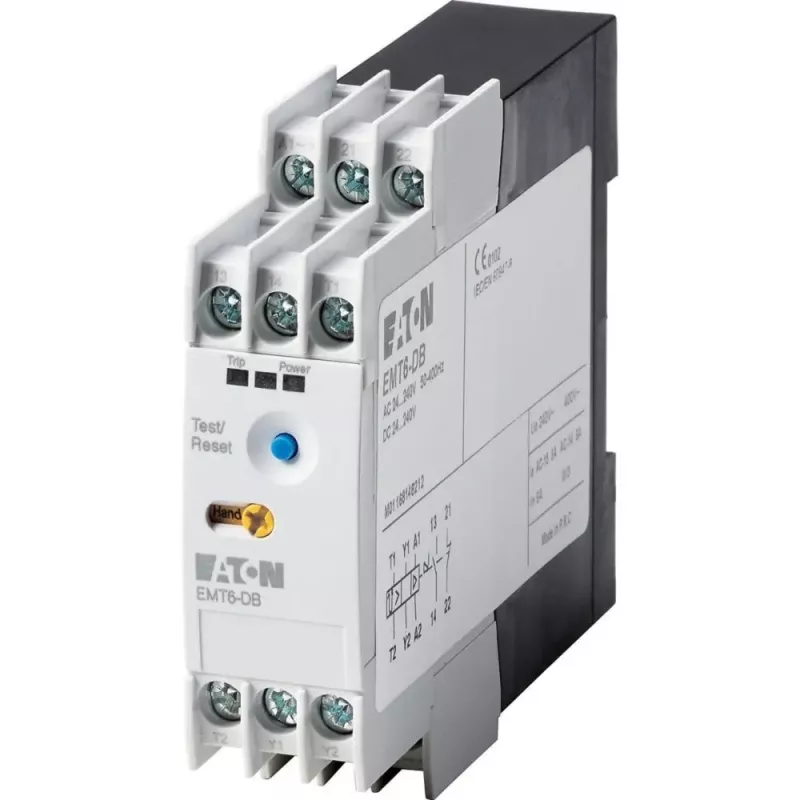

Eaton EMT6-DBK termistora motora aizsardzības relejs, 24-240V AC/DC, 1NO+1NC 066168

Ja motors pārkarst, termistora aizsardzības relejs Eaton EMT6-DBK (066168) nekavējoties atslēgs to, novēršot dārgu remontu. Šis relejs uzrauga PTC termistorus, kas iebūvēti motora tinumos, un nodrošina uzticamu aizsardzību pret termisko pārslodzi.

Kāpēc izvēlēties Eaton EMT6-DBK

• Plašs vadības sprieguma diapazons: 24-240V AC/DC – piemērots dažādām sistēmām.
• Divkārši kontakti: 1 NO + 1 NC – ērta signalizācija un vadība.
• Automātiska atiestatīšana pēc atslēgšanās – vienkārša ekspluatācija.
• LED indikators – ātri parāda bojājuma statusu.
• Atbalsta līdz 6 PTC termistoriem virknē – visaptveroša motora aizsardzība.

Tehniskie dati

• Produkta tips: termistora motora aizsardzības relejs
• Vadības spriegums: 24-240V AC/DC
• Kontakti: 1 NO + 1 NC
• Nominālā darba strāva: 3 A (AC-15, 230V), 1 A (DC-13, 24V)
• Montāža: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP40 (korpusam), IP20 (spailēm)
• Apkārtējās vides temperatūra: -25°C līdz +60°C
• Reaģēšanas pretestība: atslēgšanās pie aptuveni 3,4 kΩ, atiestatīšanās pie aptuveni 1,65 kΩ
• Spaiļu tips: skrūvju spailes
• Nominālais impulsa izturības spriegums: 4000 V

Kam piemērots

Šis relejs ir ideāls rūpniecisko motoru vadības sistēmām, kur nepieciešama uzticama termiskā aizsardzība. Piemērots elektriķiem, apkopes speciālistiem un automatizācijas inženieriem, kuri vēlas novērst motora pārkaršanu un pagarināt tā kalpošanas laiku.

Lietošana

Pievienojiet releju DIN sliedei un savienojiet PTC termistorus no motora tinumiem ar spailēm. Iestatiet vadības spriegumu atbilstoši jūsu sistēmai (24-240V AC/DC). Kad termistora pretestība pārsniedz aptuveni 3,4 kΩ, relejs atslēgsies, un LED indikators parādīs bojājumu. Pēc atdzišanas un pretestības samazināšanās līdz aptuveni 1,65 kΩ relejs automātiski atiestatīsies.

Padoms: vienmēr pārbaudiet, vai termistora vadi ir pareizi savienoti un nav bojāti, lai nodrošinātu uzticamu aizsardzību. Regulāri pārbaudiet releja darbību, īpaši pēc motora apkopes.
