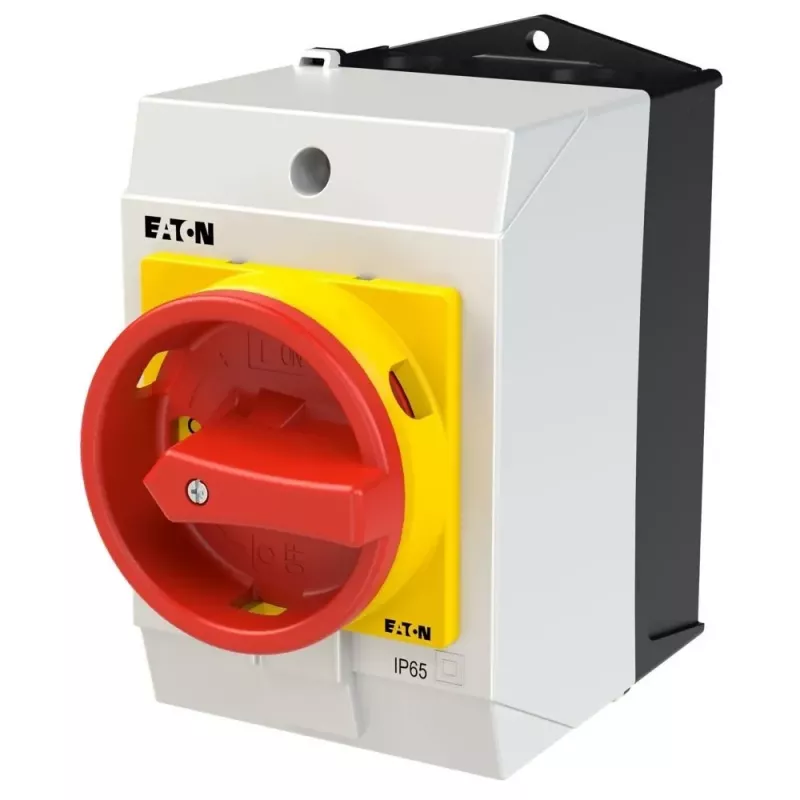

Eaton T0-4-15682/I1/SVB 6 polu kameru slēdzis 20A 690V AC ar sarkanu/dzeltenu rokturi 207161

Sarkanais/dzeltenais rokturis uzreiz parāda, vai iekārta ir zem sprieguma — tāpēc Eaton T0-4-15682/I1/SVB bieži nonāk mašīnu vadības skapjos, konveijeru līnijās un motoru vadības centros, kur svarīga gan drošība, gan ātra diagnostika.

Galvenās priekšrocības

• 6 polu komutācija ļauj vienā iekārtā pārslēgt trīs fāzes pilnā apjomā — piemērots galvenajam un apkopes slēdzim.
• 20 A pie 690 V AC ar 6 kV impulsa noturību — strādā arī prasīgās industriālās instalācijās.
• IP65 priekšpuse nozīmē, ka panelis ir aizsargāts pret putekļiem un ūdens šļakatām, tāpēc slēdzis ir piemērots arī mitrās vai putekļainās telpās.
• Skrūvju spailes nodrošina drošu un viegli apkopjamu savienojumu — nav nepieciešami speciāli instrumenti.
• 90° pārslēgšanas leņķis dod skaidru un noteiktu kontaktu pārtraukumu.

Kam piemērots

Galvenokārt industriāliem elektriķiem un paneļu būvētājiem, kuri komplektē mašīnu vadības skapjus, motoru atvienošanas mezglus, kā arī apkures un apgaismojuma ķēžu vadību. Der arī uzturēšanas komandām, kas meklē izturīgu un skaidri nolasāmu slēdzi ikdienas darbam.

Tehniskā specifikācija

• Slēdža tips: kameru slēdzis / galvenais slēdzis
• Polu skaits: 6
• Nominālā nepārtrauktā strāva (Iu): 20 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais impulsa noturības spriegums (Uimp): 6 kV
• Piedziņas tips: rotējošs rokturis
• Roktura krāsa: sarkana/dzeltena
• Montāžas tips: priekšējā montāža (skrūvju stiprinājums)
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Spaiļu tips: skrūvju spailes
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas programma: 15682
• Nominālā jauda (AC-23A, 400V): 5,5 kW
• Nominālā jauda (AC-3, 400V): 3 kW
• Darba temperatūras diapazons: -25 līdz +50 °C
• Īsslēguma noturības strāva (Icw): 320 A (1s)

Kā lietot

Slēdzis paredzēts priekšējai montāžai standarta paneļa izgriezumā. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai, pārbaudiet, ka rokturis brīvi griežas 90° robežās, un pēc tam nostipriniet paneli. Pirms ieslēgšanas pārliecinieties, ka visi savienojumi ir pievilkti.

Atbilstība

Atbilst IEC/EN 60947 un VDE 0660 prasībām.

Padoms: tā kā rokturis ir sarkans/dzeltens, to var izmantot kā ātru vizuālu indikatoru — ja rokturis ir pagriezts pret sarkano atzīmi, ķēde ir aktīva. Regulāri pārbaudiet spaiļu pievilkumu, jo vibrācijas laika gaitā var tos atlaidināt.
