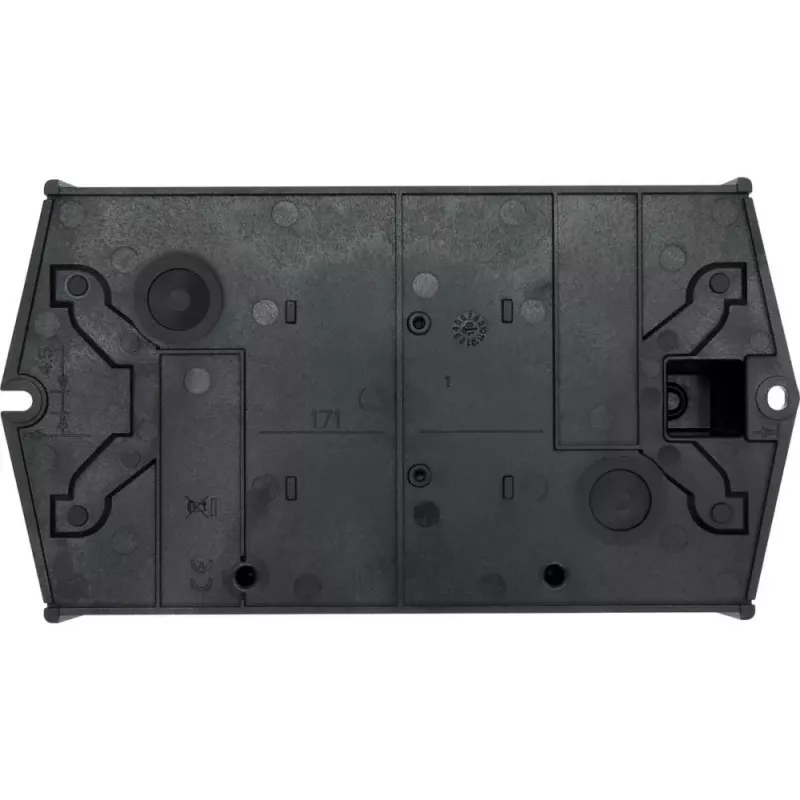

Eaton T3-4-8902/I2 4 polu 32A galvenais slēdzis, pelēks 215224

Ja meklējat slēdzi, kas iztur rūpnieciskas slodzes un nodrošina drošu atslēgšanu, Eaton T3-4-8902/I2 ir paredzēts tieši tam. Tā 4 polu konfigurācija un 32 A nominālā strāva ļauj droši pārtraukt līdz pat 690 V AC ķēdes, bet IP65 aizsardzība pret priekšpusi padara to piemērotu arī putekļainās vai mitrās vidēs.

Galvenās priekšrocības

• Augsta komutācijas jauda: 15 kW pie 400 V AC-23A
• IzTurīgs korpuss ar IP65 priekšpuses aizsardzību
• Iebūvēti 1 NO un 1 NC palīgkontakti statusa signalizācijai
• Plašs darba temperatūras diapazons no -25°C līdz +50°C

Kam piemērots

Šis slēdzis ir ideāls rūpniecisko vadības panelu, mašīnu un iekārtu atslēgšanai. Tas noderēs elektriķiem, apkopes speciālistiem un visiem, kas strādā ar elektroinstalācijām, kur nepieciešama droša un uzticama barošanas pārtraukšana.

Tehniskie dati

• Slēdža tips: Galvenais slēdzis / atslēgšanas slēdzis / izciļņu slēdzis
• Polu skaits: 4
• Nominālā nepārtrauktā strāva (Iu): 32 A
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālā darba jauda AC-23A, 400V: 15 kW
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (termināļi): IP20
• Montāžas veids: Virsmas montāža (noslēgts korpuss)
• Komutācijas leņķis: 90°
• Komutācijas pozīciju skaits: 2 (ON/OFF)
• Savienojuma veids: Skrūvju termināļi
• Palīgkontakti: 1 NO + 1 NC
• Korpusa materiāls: Izolācijas materiāls (piem., polikarbonāts)
• Nominālā īsslēguma izturības strāva (Icw): 0.6 kA 1s
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Darba temperatūras diapazons: -25 līdz +50 °C

Kā lietot

Slēdzis paredzēts virsmas montāžai. Pievienojiet vadus pie skrūvju termināļiem, ievērojot polu marķējumu. Palīgkontaktus var izmantot signalizācijai vai vadības ķēdēs. Pirms lietošanas pārliecinieties, ka nominālā strāva un spriegums atbilst jūsu sistēmai.

Padoms: uzstādot šo slēdzi, vienmēr ievērojiet vietējos elektrodrošības noteikumus un pārbaudiet, vai palīgkontaktu konfigurācija atbilst jūsu vadības shēmai. Regulāri pārbaudiet skrūvju savienojumu stingrību, lai izvairītos no pārkaršanas.
