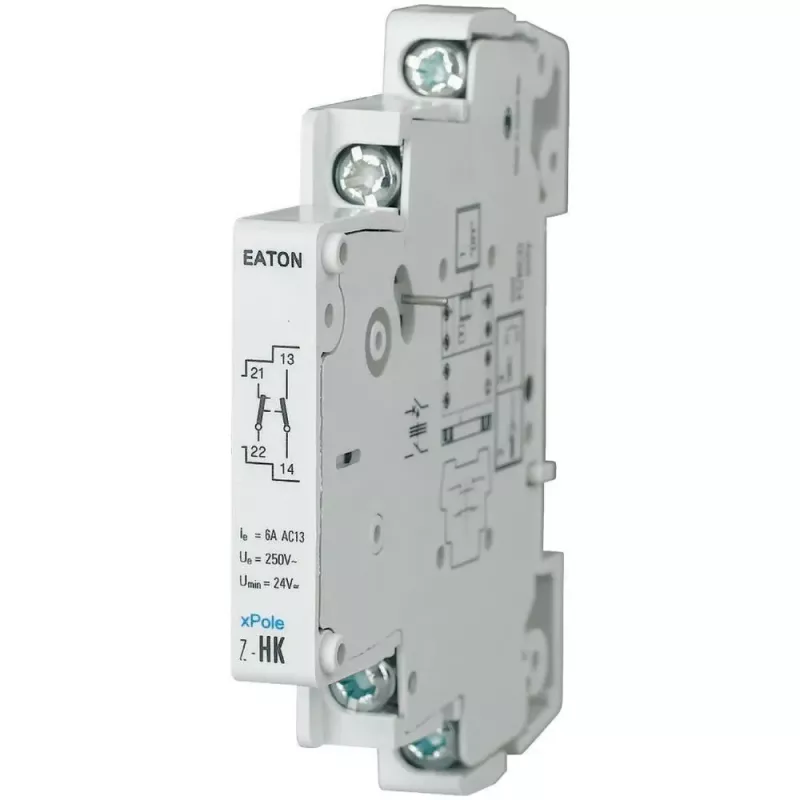

Eaton Z-HK palīgkontakts 1NO+1NC 8A 250V AC xPole sērijai 248432

8 A pie 250 V AC un 1 miljons mehānisko darbību — tas ir tas, ko nodrošina Eaton Z-HK palīgkontakts. Šis kompaktais modulis (tikai 0,5 moduļa platums, aptuveni 9 mm) piestiprinās pie Eaton xPole automātisko slēdžu, diferenciālās aizsardzības ierīču un RCBO sāniem, sniedzot drošu signālu par galveno kontaktu stāvokli.

Kam tas paredzēts

Elektriķiem, sadales skapju būvētājiem un apkopes tehniķiem, kuriem nepieciešama attālināta statusa uzraudzība vai savstarpēja bloķēšana. Ideāli piemērots industriālajās vadības sistēmās, ēku automatizācijā un jebkur, kur automātiskā slēdža stāvoklis jānodod PLC, signalizācijas lampiņai vai trauksmes sistēmai.

Galvenās iezīmes

• 1 normāli atvērts (NO) un 1 normāli aizvērts (NC) kontakts elastīgai signalizācijai
• Nominālā darba strāva: 8 A pie 250 V AC (AC-15) un 1 A pie 24 V DC (DC-13)
• Sānu montāžas dizains ātrai pievienošanai saderīgām Eaton xPole ierīcēm
• Kompakts 0,5 moduļa platums (aptuveni 9 mm) ietaupa vietu uz DIN sliedes
• Skrūvju spailes nodrošina drošu un bezapkopes savienojumu
• Augsts mehāniskais kalpošanas laiks: vairāk nekā 1 000 000 darbību

Specifikācijas

• Kontaktu konfigurācija: 1 NO + 1 NC
• Nominālā darba strāva (AC-15, 250 V): 8 A
• Nominālais darba spriegums (AC-15): 250 V AC
• Nominālā darba strāva (DC-13, 24 V): 1 A
• Montāža: sānu
• Saderība: Eaton xPole sērija (MCB, RCD, RCBO)
• Spailes: skrūvju
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +50 °C
• Elektriskais kalpošanas laiks: >100 000 darbību
• Mehāniskais kalpošanas laiks: >1 000 000 darbību

Kā lietot

Piestipriniet palīgkontaktu pie saderīgas xPole ierīces sāniem, līdz tas nofiksējas. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Pārbaudiet, vai kontakts ir pilnībā iesaistīts.

Padoms: vienmēr pārbaudiet, vai palīgkontakts ir pilnībā savienots ar galveno ierīci. Līdzstrāvas lietojumos ievērojiet zemāko strāvas nominālu, lai izvairītos no kontaktu metināšanās. Izmantojiet atbilstošas uzmavas un pievelciet skrūves atbilstoši ražotāja ieteikumiem.
