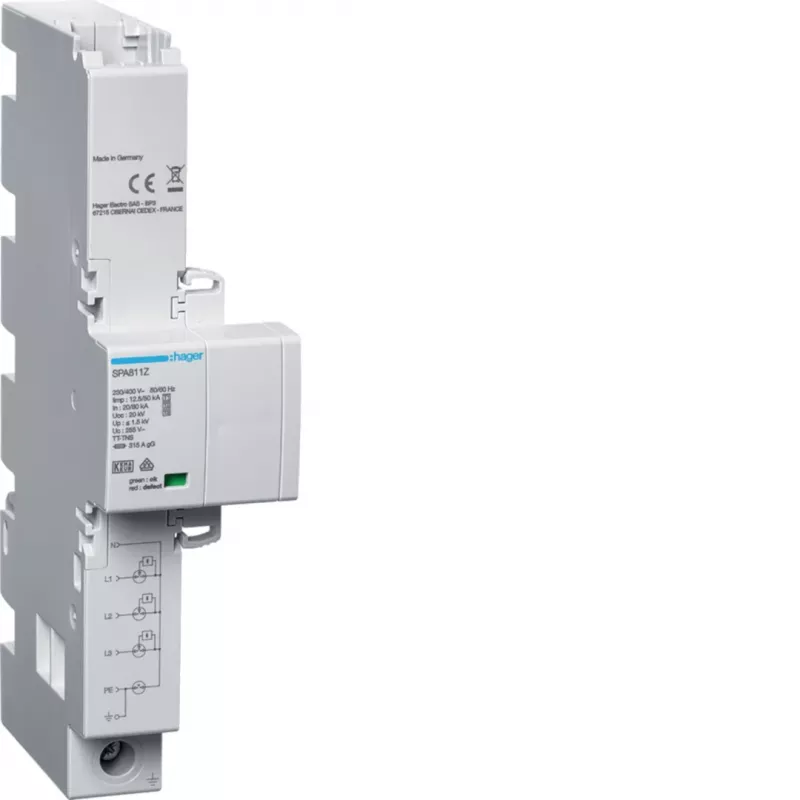

Hager SPA811Z kombinētais pārsprieguma aizsargs 1+2+3 tips 4P 12.5kA TT/TN-S 315A

Kad zibens iespēr vai tīklā notiek komutācijas pārspriegums, dārga elektronika var izdegt vienā mirklī. Ar Hager SPA811Z šīs raizes pazūd – tas apvieno trīs aizsardzības līmeņus vienā kompaktā modulī, kas piestiprināms uz DIN sliedes. Šis kombinētais pārsprieguma aizsargs (1+2+3 tips) nodrošina pilnu aizsardzību no tiešiem zibens spērieniem līdz pat jutīgu termināļu pārejas procesiem.

Kam tas paredzēts

SPA811Z ir radīts zemsprieguma sadales sistēmām ar TT un TN-S zemējuma sistēmām. Tas aizsargā 230/400 V maiņstrāvas instalācijas no zibens un komutācijas pārspriegumiem. Pateicoties 4 polu konfigurācijai, tiek aizsargāti visi vadi, ieskaitot neitrāli. Šis modelis ir piemērots komerciāliem un rūpnieciskiem objektiem, kur svarīga ir nepārtraukta darbība un aizsardzība pret bojājumiem.

Galvenās priekšrocības

• Kombinēta 1+2+3 tipa aizsardzība atbilstoši EN/IEC 61643-11
• Liela impulsa strāva: 12.5 kA uz polu, 50 kA kopā (10/350 µs)
• Zems aizsardzības līmenis < 1.5 kV – piemērots jutīgai elektronikai
• Termiskais atslēdzējs un vizuālais statusa indikators (zaļš/sarkans) atvieglo apkopi
• Kompakts 4 moduļu (72 mm) korpuss DIN sliedei
• Plašs darba temperatūras diapazons: -40 °C līdz +80 °C

Tehniskie parametri

• Nominālais spriegums (Un): 230/400 V AC
• Maksimālais nepārtrauktas darbības spriegums (Uc): 275 V AC (L-N/L-PE)
• Impulsa strāva (Iimp) uz polu: 12.5 kA (10/350 µs)
• Kopējā impulsa strāva (Iimp total): 50 kA (10/350 µs)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 50 kA (8/20 µs)
• Aizsardzības līmenis (Up): < 1.5 kV
• Reakcijas laiks: < 25 ns
• Ieteicamais priekšējais drošinātājs: 315 A gG
• Aizsardzības pakāpe: IP20
• Standarti: EN 61643-11, IEC 61643-11

Kā lietot

Uzstādiet SPA811Z galvenajā sadales panelī uz DIN sliedes. Pievienojiet fāzes un neitrāli atbilstoši shēmai, ievērojot TT vai TN-S sistēmas prasības. Pēc uzstādīšanas pārbaudiet statusa indikatoru – zaļš nozīmē normālu darbību, sarkans norāda uz nepieciešamību nomainīt moduli. Ieteicams izmantot 315 A gG drošinātāju kā priekšējo aizsardzību.

Padoms: regulāri pārbaudiet statusa indikatoru, īpaši pēc spēcīgiem pērkona negaisiem. Ja indikators kļūst sarkans, nekavējoties nomainiet pārsprieguma aizsargu, lai saglabātu pilnu aizsardzību.
