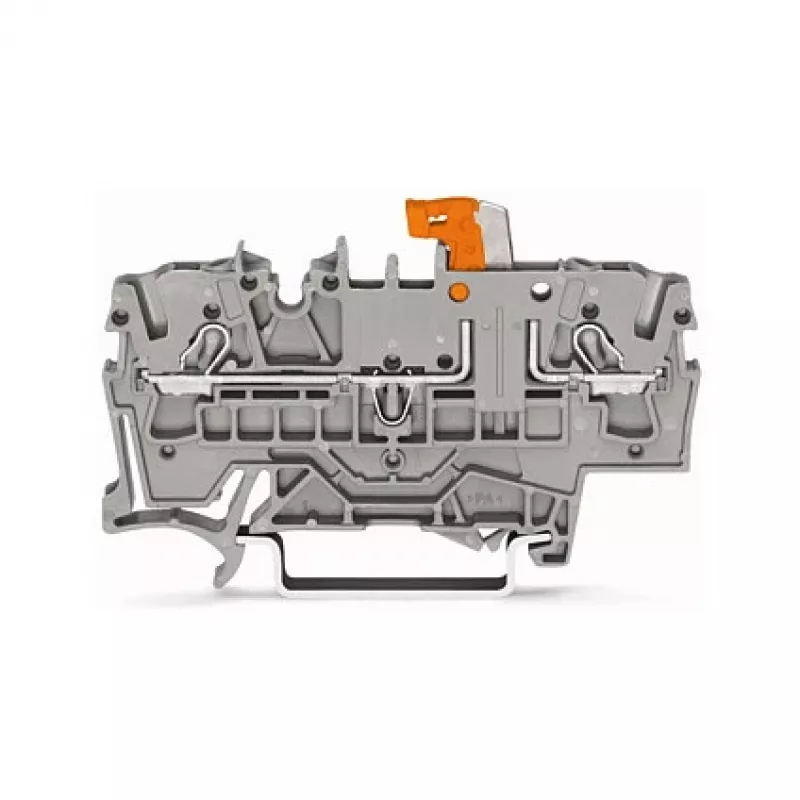

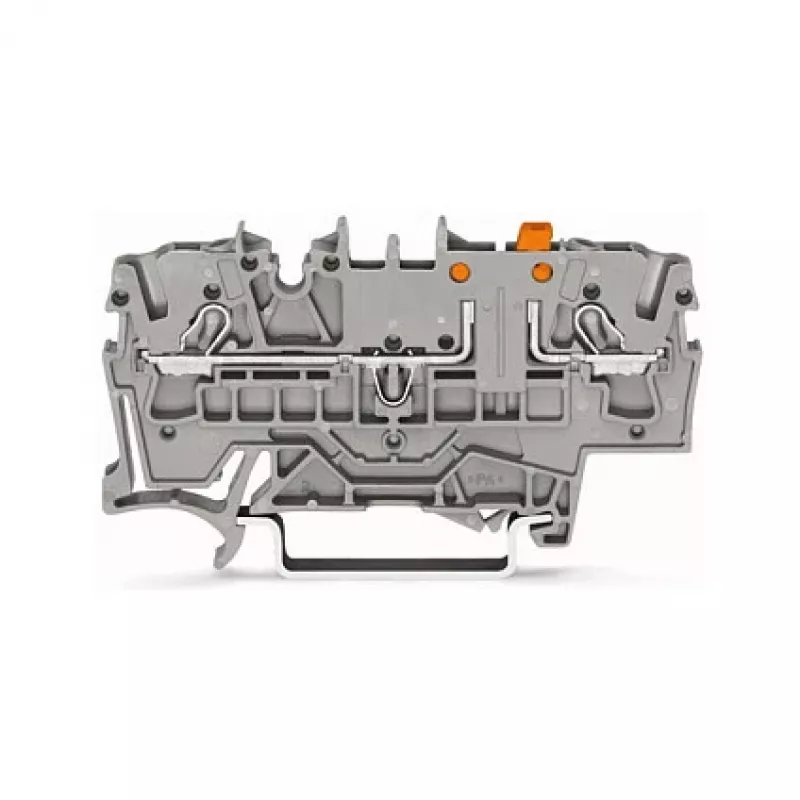

WAGO 2002-1671 2-vadu atslēgšanas un testa spaiļu bloks ar Push-in CAGE CLAMP, pelēks

800 V un 20 A nominālie lielumi vienā kompaktā spaiļu blokā, kas ļauj atslēgt ķēdi un veikt mērījumus, neizjaucot vadu savienojumus. WAGO 2002-1671 ir 2-vadu atslēgšanas un testa spaiļu bloks no TOPJOB® S sērijas, kas paredzēts DIN sliedei un nodrošina ātru, bezinstrumentu vadu pieslēgšanu, vienlaikus saglabājot iespēju droši izolēt signālu un ievietot testa zondi.

Kam tas paredzēts

Šis spaiļu bloks ir domāts elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuri ikdienā veic ķēžu pārbaudes, defektu meklēšanu vai signālu atslēgšanu vadības ķēdēs. Tas ir īpaši noderīgs vietās, kur telpa ir ierobežota, bet drošība un pieejamība ir būtiska — piemēram, mašīnu vadības sistēmās, PLC interfeisos un elektroenerģijas sadales blokos.

Galvenās priekšrocības

• 2 vadu atslēgšanas un testa spaiļu bloks ar vienu potenciālu
• Push-in CAGE CLAMP® tehnoloģija — ātrs, vibrācijizturīgs vadu savienojums bez skrūvju pievilkšanas
• Iebūvēta 2 mm diametra testa ligzda — droši mērījumi bez vadu atvienošanas
• Nominālais spriegums 800 V un strāva 20 A (pie 2,5 mm² vadiem)
• Pieņem masīvus un smalkus vadus no 0,25 līdz 4 mm² (22–12 AWG)
• Kompakts pelēks korpuss no poliamīda (PA 66), degamības klase V0 pēc UL94
• Montāža uz standarta 35 mm DIN sliedes
• Darba temperatūra: -35 °C līdz +85 °C

Tehniskie parametri

• Zīmols: WAGO
• Modelis: 2002-1671
• MPN: 2002-1671
• EAN: 4055143872713
• Sērija: TOPJOB® S
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Vadu skaits: 2
• Potenciālu skaits: 1
• Nominālais spriegums (UN): 800 V
• Nominālais pārspriegums (Up): 8 kV
• Nominālā strāva (IN): 20 A (pie 2,5 mm²)
• Nominālais šķērsgriezums: 2,5 mm²
• Masīvu vadu šķērsgriezums: 0,25 - 4 mm² (22 - 12 AWG)
• Smalku vadu šķērsgriezums: 0,25 - 4 mm² (22 - 12 AWG)
• Smalku vadu ar uzgali: 0,25 - 2,5 mm² (22 - 14 AWG)
• Noņemamais izolācijas garums: 9 - 11 mm (0,35 - 0,43 collas)
• Montāžas veids: DIN sliede 35
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA 66)
• Testa iespēja: Testa ligzda 2 mm diametrā
• Atslēgšanas veids: Atslēgšanas un testa spaiļu bloks
• Piesārņojuma pakāpe: 3
• Degamības klase: V0 pēc UL94
• Darba temperatūra: -35 ... +85 °C

Lietošanas ieteikumi

Lai nodrošinātu uzticamu savienojumu, noņemiet izolāciju 9–11 mm garumā un, ja nepieciešams, izmantojiet uzgaļus smalkiem vadiem. Lai pārbaudītu ķēdi, ievietojiet standarta 2 mm testa zondi ligzdā — nav nepieciešams atvienot vadu. Pirms jebkādiem apkopes darbiem vienmēr pārliecinieties, ka spaiļu bloks ir atslēgts no sprieguma. Lielākām strāvām apsveriet 4 mm² variantu.

Padoms: Izmantojiet testa ligzdu, lai ātri izmērītu spriegumu vai strāvu bez vadu atvienošanas — tas ietaupa laiku un samazina kļūdu risku.
