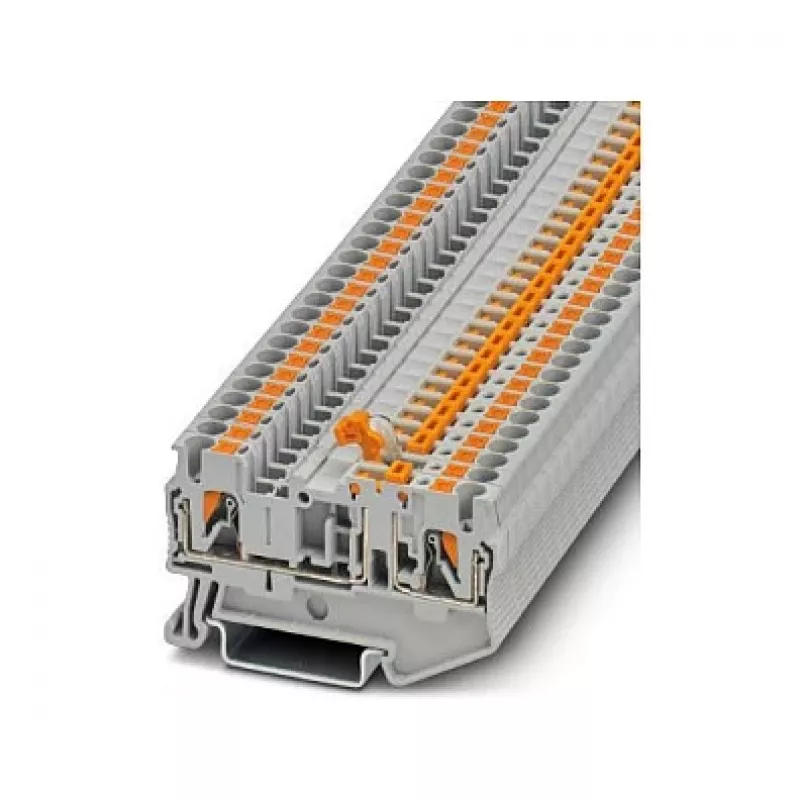

Phoenix 3210156 PT 2,5-MT mērījumu atslēgšanas spaiļu bloks, Push-in, pelēks

Elektriķiem un apkopes inženieriem, kas strādā ar vadības skapjiem un sadales paneļiem, Phoenix 3210156 PT 2,5-MT mērījumu atslēgšanas spaiļu bloks nodrošina drošu un ērtu ķēdes atslēgšanu testēšanai un apkopei. Ar bīdāmo atslēgu jūs varat atdalīt strāvas ceļu, ievietot 2,3 mm testa spraudni un pārbaudīt signālus, netraucējot vadu savienojumus. Kompaktais 5,2 mm platums ietaupa vietu uz DIN sliedes, bet bezinstrumentu Push-in savienojums paātrina instalāciju cietiem un dzīslu vadiem līdz 2,5 mm².

Galvenās specifikācijas

• Tips: Mērījumu atslēgšanas spaiļu bloks
• Savienojuma tehnoloģija: Push-in
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Nominālais šķērsgriezums: 2,5 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 20 A
• Vada šķērsgriezums, ciets: 0,14 mm² – 4 mm²
• Vada šķērsgriezums, dzīslu: 0,14 mm² – 2,5 mm²
• AWG diapazons: 26 – 12
• Noņemšanas garums: 8 mm – 10 mm
• Korpusa materiāls: Poliamīds (PA)
• Krāsa: Pelēka
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Izmēri (P x A x D): 5,2 mm x 36,5 mm x 56 mm
• Atslēgšanas veids: Bīdāmā atslēga
• Testa ligzda: 2,3 mm testa spraudnim
• Ugunsizturības klase: UL 94 V0

Kāpēc izvēlēties šo

Push-in savienojums novērš nepieciešamību pēc īpašiem instrumentiem — vienkārši noņemiet izolāciju un iespiediet vadu. Integrētā bīdāmā atslēga nodrošina redzamu, mehānisku pārtraukumu ķēdē, padarot vieglu sekciju izolēšanu traucējummeklēšanai vai nodošanai ekspluatācijā. Pelēkais poliamīda korpuss ir izturīgs un liesmu slāpējošs, atbilst UL 94 V0 prasībām rūpnieciskai videi. Šaurais profils ļauj blīvi izvietot vadus uz DIN sliedes, nezaudējot funkcionalitāti.

Ideāli lietošanas gadījumi

• Vadības paneļu būve, kur nepieciešami testa punkti strāvas vai sprieguma mērīšanai
• Signālu sadale automatizācijas sistēmās, kur nepieciešama ātra atslēgšana apkopei
• Mašīnbūve un rūpnīcu inženierija ar biežu ķēdes izolācijas nepieciešamību
• Modernizācijas projekti, kur vietas ir maz, bet atslēgšanas funkcija ir būtiska

Noderīga informācija

Spaiļu bloks ir paredzēts lietošanai ar Phoenix Contact PT sērijas piederumiem, ieskaitot gala vāciņus, starpsienas un marķēšanas etiķetes. Tas atbalsta gan cietus, gan dzīslu vadus ar uzgali, aptverot plašu diapazonu no 0,14 mm² līdz 2,5 mm² (dzīslu) un līdz 4 mm² (ciets). Testa ligzda pieņem standarta 2,3 mm diametra testa spraudņus, saderīgus ar parastajiem multimetru vadiem. Lai nodrošinātu drošu darbību, pārliecinieties, ka DIN sliede ir pareizi iezemēta un spaiļu bloks ir droši nofiksēts uz sliedes.

Padoms: Izmantojiet 2,3 mm testa spraudni ar izolētu rokturi, lai veiktu mērījumus bez īssavienojuma riska. Pirms atslēgšanas vienmēr pārbaudiet, vai ķēde ir bez sprieguma.
