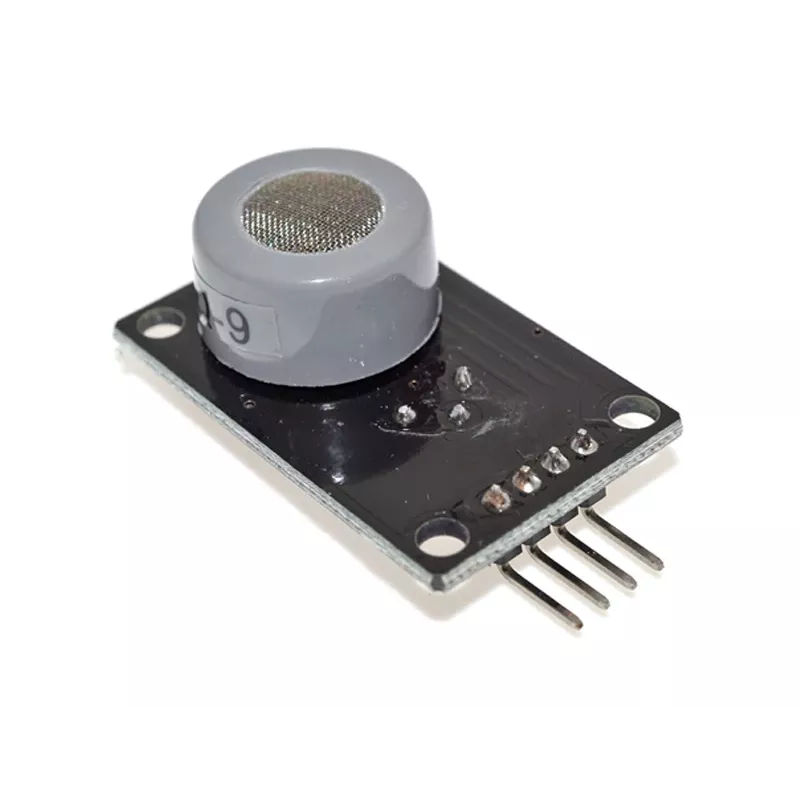

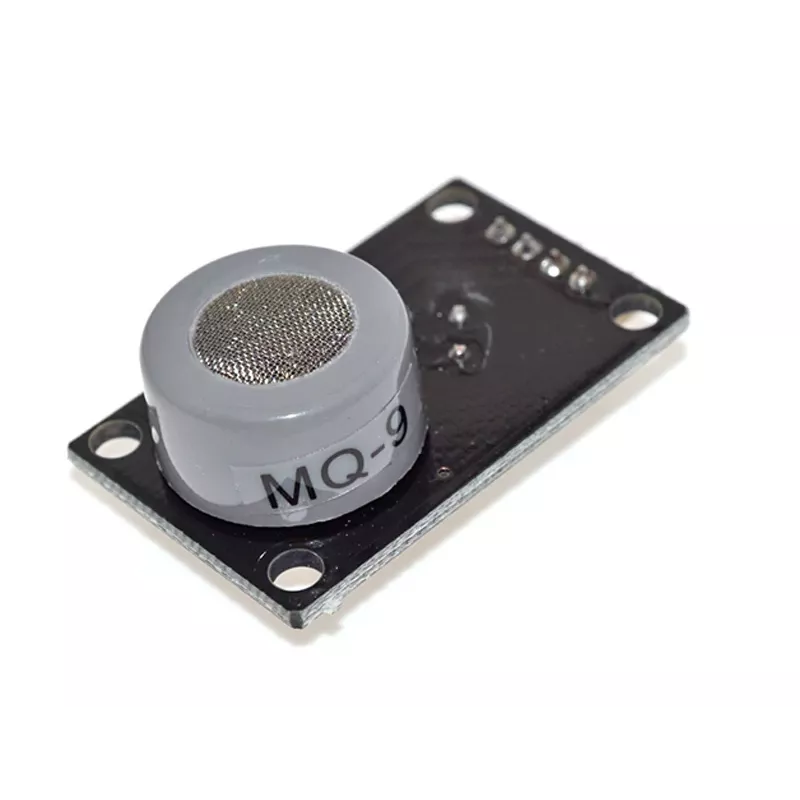

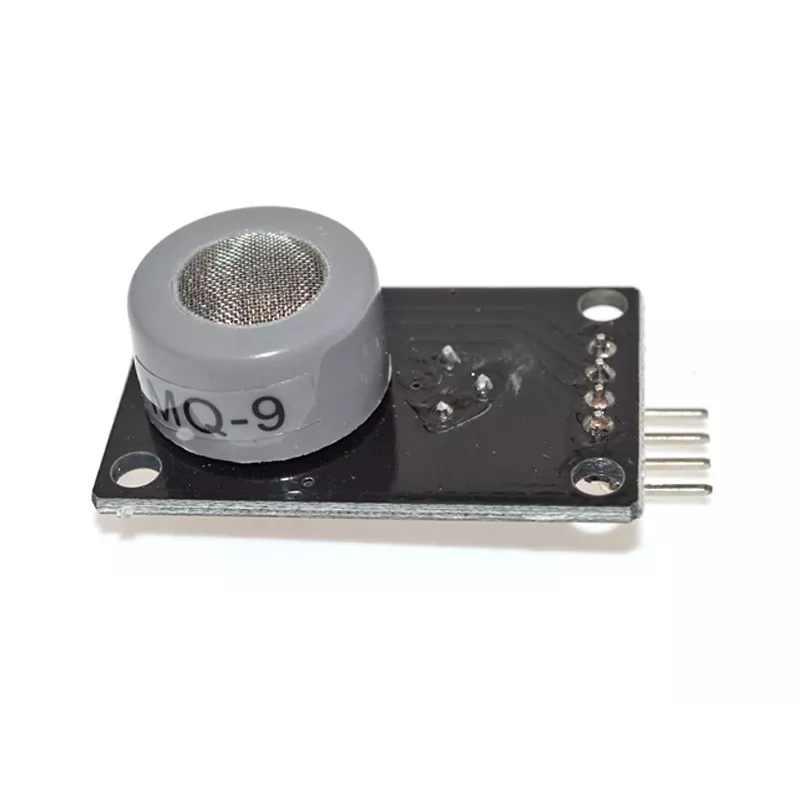

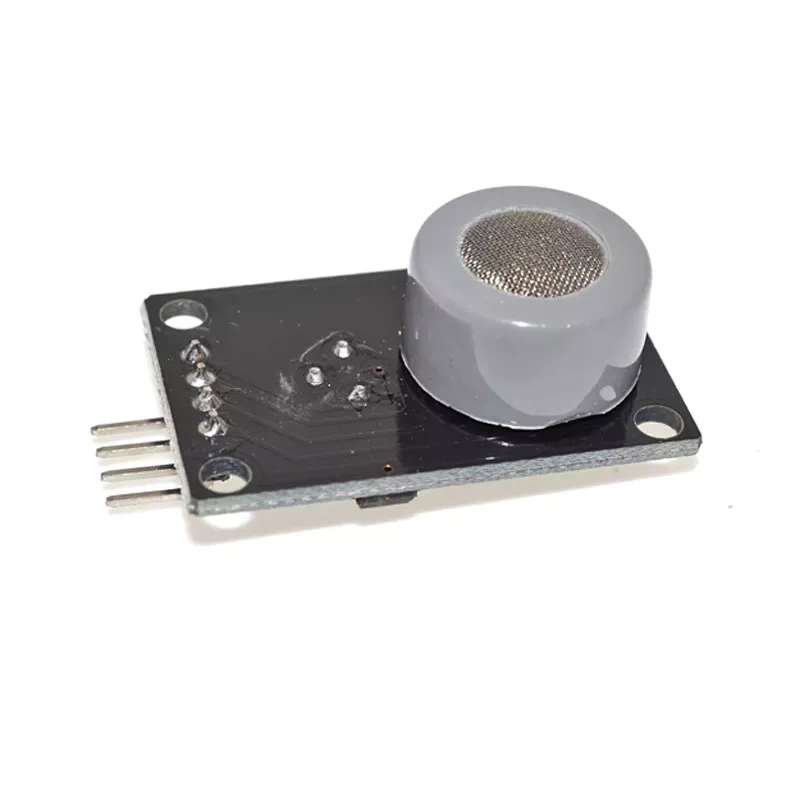

ALLNET 4duino MQ-9 Carbon Monoxide and Flammable Gas Sensor (ALL_OY_3336)

Vai jūsu projekts spēj saost gāzes noplūdi? Šis sensors dod iespēju – gan analogo, gan digitālo signālu, lai noteiktu oglekļa monoksīdu un viegli uzliesmojošas gāzes.

Priekšrocības

Divas izejas – analogā precīzai koncentrācijas mērīšanai un digitālā sliekšņa signalizācijai. Jutību regulē ar potenciometru uz plates, tāpēc varat pielāgot trauksmes līmeni bez programmēšanas. Ātrs atbildes laiks (≤10 s) un atjaunošanās (≤30 s) nodrošina reāllaika uzraudzību. Plašs mērījumu diapazons: CO 10–1000 ppm, uzliesmojošās gāzes 100–10000 ppm. Saderīgs ar Arduino, Raspberry Pi, ESP32, ESP8266 un citiem mikrokontrolleriem.

Kam tas der

• Gaisa kvalitātes monitoringa sistēmām
• Gāzes noplūdes detektoriem mājās un rūpniecībā
• Viedās mājas automatizācijai
• Robotikai un IoT projektiem
• DIY elektronikai un izglītības komplektiem

Galvenās specifikācijas

• Tips: pusvadītāju gāzes sensors MQ-9
• Nosakāmās gāzes: CO, metāns (CH4), propāns (C3H8), LPG
• Darba spriegums: 5V DC
• Izejas: analogā (0–5V) un digitālā (TTL)
• CO diapazons: 10–1000 ppm
• Uzliesmojošo gāzu diapazons: 100–10000 ppm
• Sildītāja spriegums: 5V DC
• Atbildes laiks: ≤10 s
• Atjaunošanās laiks: ≤30 s
• Darba temperatūra: -20°C līdz 50°C
• Mitrums: ≤95% RH (bez kondensāta)
• Savienotājs: 4-pin (VCC, GND, DOUT, AOUT)
• Jutības regulēšana: jā (potenciometrs)
• Salīdzinātājs: LM393
• Patēriņš: ~150mA (sildītājs)
• Iesildīšanās laiks: ~20 s

Ieteikumi

Pirms precīzu mērījumu veikšanas ļaujiet sensoram iesildīties vismaz 20 sekundes. Analogā izeja noder precīzai koncentrācijas noteikšanai, digitālā – sliekšņa signalizācijai. Izvairieties no augstām kodīgu gāzu koncentrācijām, lai pagarinātu sensora kalpošanas laiku.
