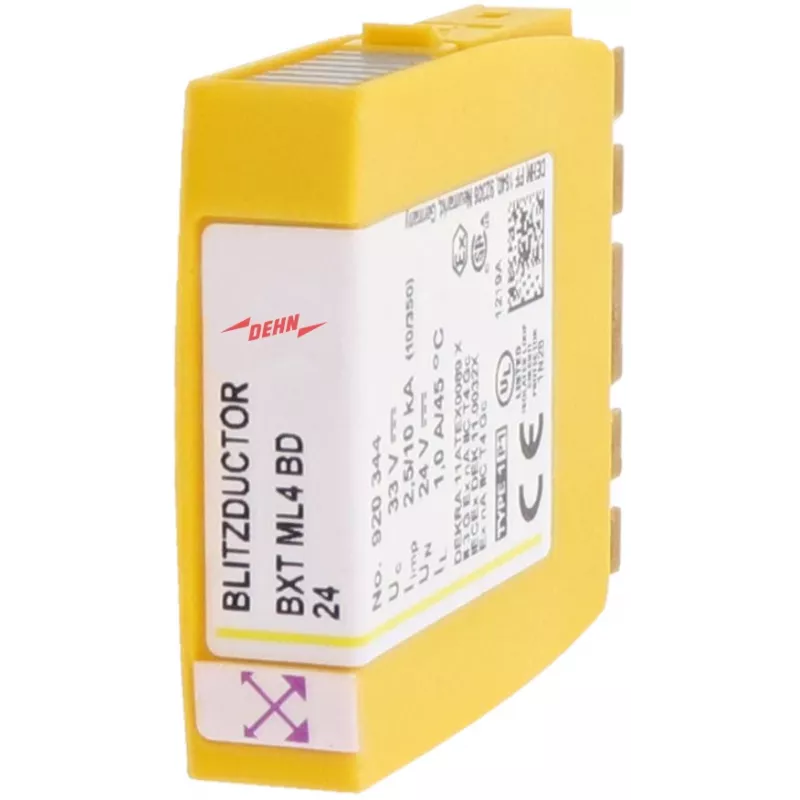

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 kombinētais aizsardzības modulis 920344

Kad jūsu ražošanas līnija apstājas pērkona negaisa dēļ, zaudējumi nav tikai remonta izmaksas – tā ir dīkstāve, kavēti pasūtījumi un sabojāta elektronika. Ar šo DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BD 24 moduli jūs varat aizmirst par tādiem pārsteigumiem. Tas apvieno zibens un pārsprieguma aizsardzību vienā modulī, kas īpaši paredzēts 4 vadu līdzsvarotām datu līnijām, piemēram, RS 485, PROFIBUS DP un KNX.

Kāpēc tas ir svarīgi jūsu sistēmai

Šis modulis ne tikai aizsargā pret pārspriegumu – tas to dara, neietekmējot datu pārraides kvalitāti. Ar zemu virknes pretestību (0,8 omi) un augstu nogriešanas frekvenci (>10 MHz) signāls paliek tīrs un nepārrauts. Jūs varat turpināt strādāt, kamēr aizsardzība darbojas fonā.

• Kombinēta zibens un pārsprieguma aizsardzība 4 vadu līdzsvarotām datu sistēmām
• Nominālais spriegums 24 V līdzstrāva, maksimālais nepārtrauktas darbības spriegums 28 V līdzstrāva
• Augsta izlādes spēja: 10 kA uz līniju (8/20 µs), kopā 20 kA
• Zems aizsardzības līmenis: ≤150 V līnija-līnija, ≤500 V līnija-PG
• Plašs darba temperatūras diapazons: -40 °C līdz +80 °C
• Izņemams modulis BXT BAS pamatnei ar skrūvju spailēm

Kam tas paredzēts

Šis modulis ir ideāli piemērots rūpnieciskās automatizācijas sistēmām, ēku vadības tīkliem un jebkurai vietai, kur tiek izmantotas līdzsvarotas datu līnijas. Ja jūs strādājat ar PROFIBUS, KNX vai līdzīgām kopnēm, šis modulis ir jūsu pirmā aizsardzības līnija.

Kā to uzstādīt

Vienkārši iespraudiet moduli BXT BAS pamatnē, kas aprīkota ar skrūvju spailēm. Pateicoties izņemamajam dizainam, apkope ir ātra – ja modulis ir bojāts, to var nomainīt dažu sekunžu laikā, samazinot dīkstāvi.

Galvenās specifikācijas

• Tips: kombinētais aizsardzības modulis
• Aizsargāto vadītāju skaits: 4
• Nominālais spriegums (UN): 24 V līdzstrāva
• Maks. nepārtrauktas darbības spriegums (UC): 28 V līdzstrāva
• Nominālā izlādes strāva (In) līnija-līnija: 10 kA (8/20 µs)
• Nominālā izlādes strāva (In) līnija-PG: 10 kA (8/20 µs)
• Kopējā izlādes strāva (Itotal): 20 kA (8/20 µs)
• Aizsardzības līmenis (UP) līnija-līnija: ≤150 V pie In
• Aizsardzības līmenis (UP) līnija-PG: ≤500 V pie In
• Nogriešanas frekvence (fg) līnija-līnija: >10 MHz
• Virknes pretestība uz līniju: 0,8 omi
• Kapacitāte uz līniju: <100 pF
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Savienojums: skrūvju spailes (nepieciešama BXT BAS pamatne)
• Montāža: izņemams modulis
• Aizsardzības klase: IP20 (ar pamatni)
• Atbilstība standartiem: IEC 61643-21, EN 61643-21

Padoms: Pārliecinieties, ka BXT BAS pamatne ir pareizi iezemēta, lai nodrošinātu vislabāko aizsardzību. Regulāri pārbaudiet moduļa statusu, lai savlaicīgi pamanītu bojājumus.
