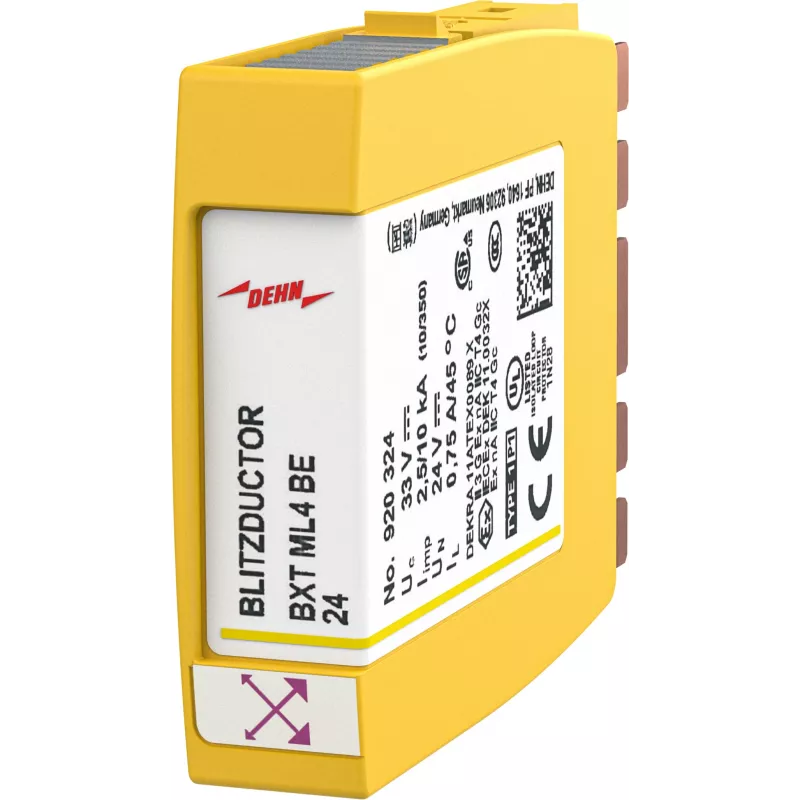

DEHN + SOEHNE BLITZDUCTOR XT BXT ML4 BE 24 kombinētais aizsardzības modulis

Pirmais, ko pamanīsit, ir kompaktais, nomaināmais dizains – šis modulis ir gatavs darbam uz DEHNrail pamatnēm, un to var nomainīt sekundēs, nepieskaroties vadiem. Bet īstā vērtība slēpjas iekšā: pārsniegts 100 MHz nogriešanas frekvences slieksnis, kas nozīmē, ka jūsu ātrie signāli netiek kropļoti, kamēr aizsardzība strādā.

Kam tas paredzēts

Šis ir kombinētais aizsardzības modulis 24 V līdzstrāvas analogajām un digitālajām signāla līnijām. Ideāli piemērots rūpnieciskajiem mērījumu un vadības tīkliem, kur telpa ir ierobežota, bet signāla integritāte – kritiska. Ar 4 polu konfigurāciju (2 signāla līnijas + PE) tas aizsargā gan līniju pret līniju, gan līniju pret zemi.

Galvenās priekšrocības

• Pārrauga ātrus datus: nogriešanas frekvence >100 MHz (pie 50 omi) – signāls paliek caurspīdīgs.
• Iztur pārspriegumus: nominālā izlādes strāva 2,5 kA (8/20 µs) uz līniju, impulsa strāva 1 kA (10/350 µs) uz līniju.
• Zema kapacitāte <200 pF – minimāla signāla kropļošana.
• Plats darba temperatūras diapazons no -40 °C līdz +80 °C – der skarbiem apstākļiem.
• Vienkārša apkope: modulis ir izņemams, tāpēc nomaiņa notiek bez instrumentiem.

Tehniskie dati

• Nominālais spriegums: 24 V DC
• Maksimālais nepārtrauktas darbības spriegums: 28 V DC
• Nominālā izlādes strāva (8/20 µs): 2,5 kA uz līniju / 10 kA kopā
• Impulsa strāva (10/350 µs): 1 kA uz līniju / 2,5 kA kopā
• Aizsardzības līmenis (līnija-līnija): ≤500 V
• Aizsardzības līmenis (līnija-PE): ≤500 V
• Maksimālā darba strāva: 0,5 A
• Virsmas pretestība: 0,9 omi uz līniju
• Nogriešanas frekvence (50 omi): >100 MHz
• Kapacitāte (līnija-līnija): <200 pF
• Kapacitāte (līnija-PE): <200 pF
• Darba temperatūra: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Uzstādīšana: izņemams modulis DEHNrail pamatnei
• Vadītāju skaits: 4 polu (2 signāla līnijas + PE)
• Korpusa materiāls: termoplasts
• Standarti: IEC 61643-21 / EN 61643-21
• Testa klase: C2 / D1

Kā lietot

Uzstādiet moduli uz DEHNrail pamatnes (iegādājama atsevišķi). Pievienojiet signāla līnijas atbilstoši marķējumam – 2 vadi signālam, 1 zemējums. Pārliecinieties, ka sistēmas spriegums nepārsniedz 28 V DC. Pēc pārsprieguma notikuma pārbaudiet moduļa statusu un, ja nepieciešams, nomainiet to – tas ir ātri un vienkārši.

Padoms: izmantojiet šo moduli kopā ar DEHNrail pamatni, lai iegūtu pilnīgu un viegli apkopjamu aizsardzības sistēmu. Pirms uzstādīšanas pārbaudiet, vai jūsu līnijas atbilst 24 V specifikācijai – tas garantēs optimālu darbību un ilgu kalpošanas laiku.
