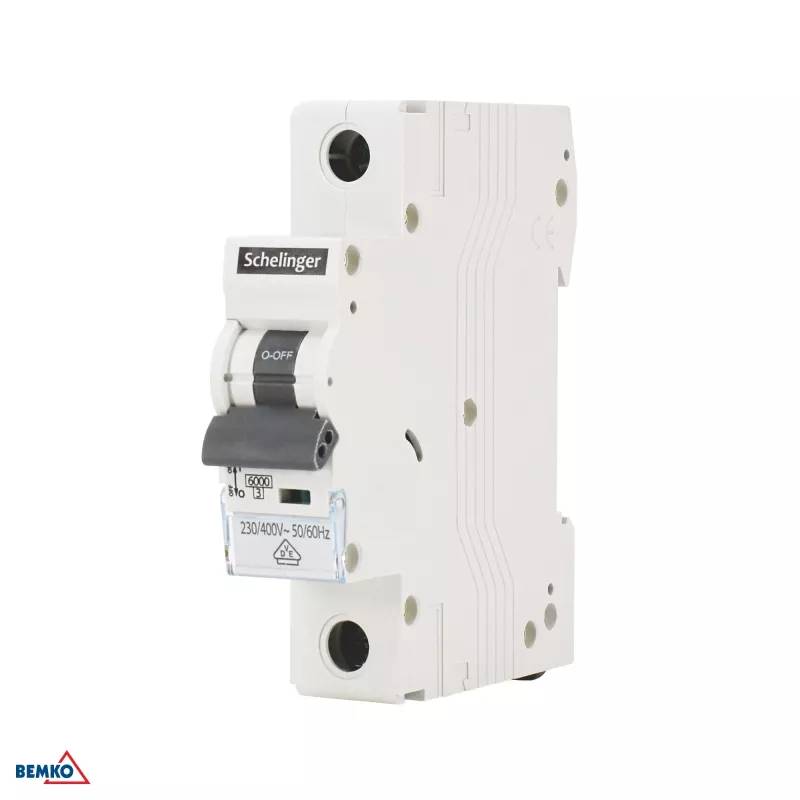

Schellinger A02-G8-1P-C25 Automātiskais slēdzis 1P C25 6kA VDE

Kad īssavienojums vai pārslodze apdraud vadu un iekārtas, Schellinger A02-G8-1P-C25 automātiskais slēdzis (MCB) nodrošina uzticamu aizsardzību vienfāzes ķēdēm līdz 25 A. Ar C raksturlīkni tas lieliski piemērots vispārējas nozīmes slodzēm ar mērenām ieslēgšanas strāvām – apgaismojuma un kontaktligzdu ķēdēm dzīvojamās un komerciālās telpās.

Kam tas paredzēts

Šis slēdzis ir radīts elektriķiem, sadales skapju montētājiem un apkopes speciālistiem, kuriem nepieciešama uzticama, VDE sertificēta aizsardzība DIN sliedes montāžai. Tas der gan jauniem projektiem, gan esošo sadales skapju modernizācijai, kur svarīga vieta un izturība.

Galvenās priekšrocības

• Vienpola (1P) konstrukcija 230 V maiņstrāvas ķēdēm
• Nominālā strāva 25 A ar C raksturlīkni
• Īssavienojuma pārrāvuma spēja 6 kA
• VDE un CE sertifikāti, atbilst IEC/EN 60898-1
• Enerģijas ierobežošanas klase 3 – augstāka drošība
• Skrūvju spailes pieņem cietu vadu līdz 25 mm² un elastīgu līdz 16 mm²
• Montāža uz DIN sliedes (TH35) – ātra un vienkārša
• IP20 aizsardzības pakāpe
• Plašs darba temperatūru diapazons no -25°C līdz +55°C

Tehniskie parametri

• Tips: Automātiskais slēdzis (MCB)
• Polu skaits: 1P
• Nominālā strāva (In): 25 A
• Raksturlīkne: C
• Pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230 V AC
• Nominālā frekvence: 50/60 Hz
• Montāža: DIN sliede (TH35)
• Atbilstība: IEC/EN 60898-1
• Sertifikāti: VDE, CE
• Enerģijas ierobežošanas klase: 3
• Spaiļu tips: Skrūvju spailes
• Spaiļu ietilpība (ciets vads): līdz 25 mm²
• Spaiļu ietilpība (elastīgs vads): līdz 16 mm²
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Aizsardzības pakāpe (korpusam): IP20
• Darba temperatūra: -25°C līdz +55°C

Lietošanas padomi

Pirms uzstādīšanas vienmēr atslēdziet ķēdi. Pārliecinieties, ka slēdža nominālā strāva atbilst slodzei, un ievērojiet vietējos noteikumus.
