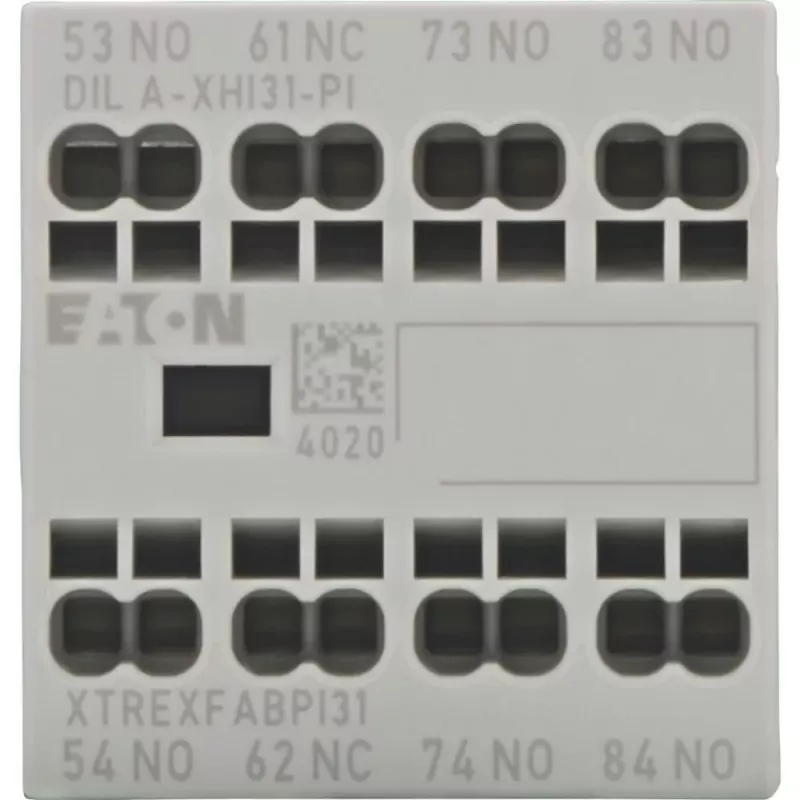

Eaton DILA-XHI31-PI palīgkontaktu bloks, 3NO+1NC, priekšējā montāža, skrūvju spailes, DILM7-DILM38 kontaktoriem un DILA relejiem 199318

Elektrotehniķiem un sadales skapju montētājiem, kuri paplašina Eaton DILM7–DILM38 kontaktoru vai DILA releju funkcijas, DILA-XHI31-PI palīgkontaktu bloks pievieno trīs normāli atvērtus un vienu normāli aizvērtu kontaktu. Bloks piestiprinās tieši kontaktoram vai relejam no priekšpuses, un skrūvju spailes nodrošina drošu savienojumu rūpnieciskajās vadības sistēmās.

Galvenie parametri

• Kontaktu konfigurācija: 3 NO + 1 NC
• Montāža: priekšējā
• Spaiļu tips: skrūvju
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva AC-15 pie 230 V: 4 A
• Nominālā darba strāva DC-13 pie 220 V: 0,22 A
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Elektriskā izturība: līdz 10 miljoniem darbību
• Mehāniskā izturība: līdz 10 miljoniem darbību
• Polu skaits: 4
• Saderība: Eaton DILM7 līdz DILM38 kontaktori, DILA releji

Kāpēc izvēlēties

DILA-XHI31-PI paplašina Eaton kontaktoru un releju vadības iespējas bez papildu vadu mudžekļa. Priekšējā montāža ļauj ātri uzstādīt, un skrūvju spailes nodrošina uzticamu savienojumu prasīgos rūpnieciskos apstākļos.

Piemērotība

• Bloķēšanas un signalizācijas ķēdēm motoru vadības centros
• Statusa atgriezeniskajai saitei kontaktoros automatizācijas sistēmās
• Palīgkontaktu paplašināšanai DILM un DILA ierīcēs vadības skapjos

Noderīgi zināt

Kontaktu bloks ir daļa no Eaton DILM/DILA piederumu sērijas un ir paredzēts ciešai integrācijai ar saderīgām ierīcēm. Tas atbilst IEC/EN 60947-5-1 standartam zema sprieguma komutācijas un vadības iekārtām.

Padoms: pirms montāžas pārliecinieties, ka kontaktors vai relejs ir atslēgts no barošanas. Uzstādot bloku, ievērojiet ražotāja norādīto griezes momentu skrūvju spailēm, lai izvairītos no kontaktu bojājumiem.
