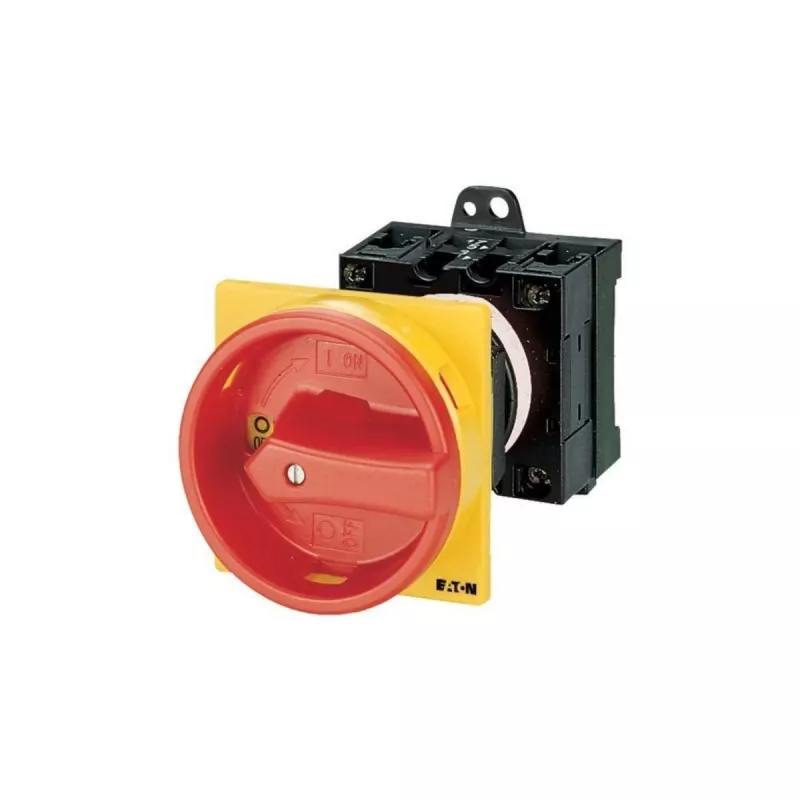

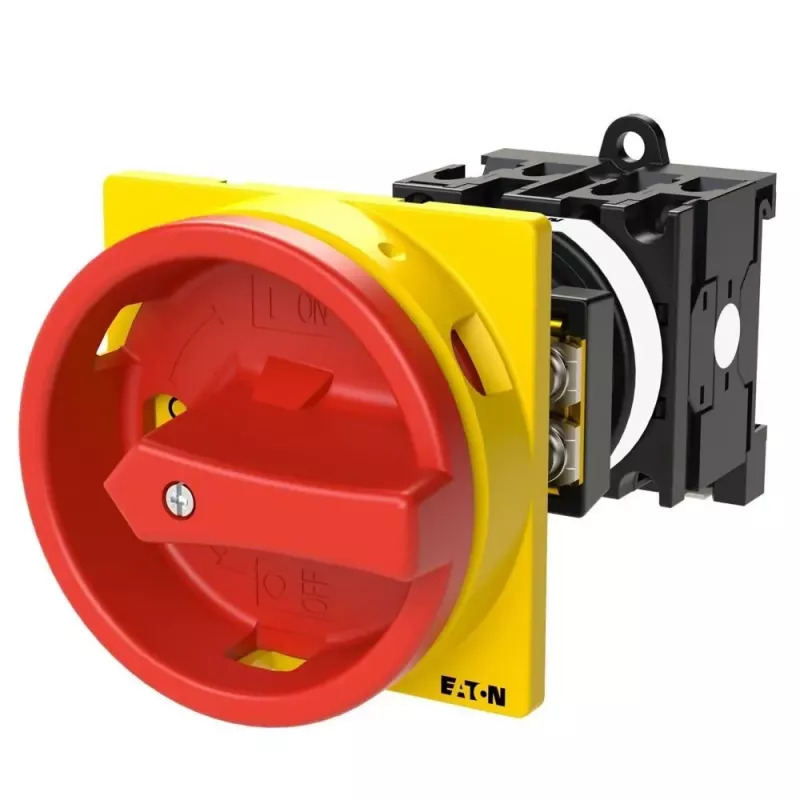

Eaton T0-2-1/V/SVB bloķējams izciļņu slēdzis 20 A, 1 pols, 90°, sarkans/dzeltens

Ja iekārtas apkopes laikā nepieciešams droši atslēgt barošanu un nodrošināt, ka to neviens nejauši neieslēdz, izciļņu slēdzis ar bloķēšanas iespēju ir praktisks risinājums. Eaton T0-2-1/V/SVB ļauj atslēgt ķēdi un nofiksēt rokturi izslēgtā stāvoklī ar līdz pat trim piekaramajām slēdzenēm, tādējādi atbilstot lockout/tagout procedūrām.

Kam paredzēts

Elektrosadales skapju montētājiem, mašīnu ražotājiem un apkopes speciālistiem, kuri meklē kompaktu, priekšpusē montējamu galveno slēdzi ar iespēju to bloķēt. Piemērots motora un vadības ķēdēm līdz 690 V AC.

Galvenās īpašības

• 20 A nominālā darba strāva (Ie)
• 1 pols, 90° pārslēgšanas leņķis, 2 pozīcijas (0-1)
• Bloķējams izslēgtā stāvoklī ar līdz 3 piekaramajām slēdzenēm
• Dzeltens priekšējais panelis un sarkans rokturis – labi pamanāms
• Priekšējā vai centrālā montāža, skrūvju spailes
• IP65 aizsardzība priekšpusē, IP20 spailēm

Specifikācijas

• Slēdža tips: izciļņu slēdzis / galvenais slēdzis
• Nominālā darba strāva: 20 A
• Polu skaits: 1
• Pārslēgšanas funkcija: ON-OFF (0-1)
• Bloķēšana: iespējama 0 (OFF) pozīcijā, līdz 3 piekaramajām slēdzenēm
• Roktura krāsa: sarkans
• Priekšējā paneļa krāsa: dzeltens
• Montāžas veids: priekšējā montāža, centrālā montāža
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2
• Nominālais darba spriegums: 690 V AC
• Aizsardzības pakāpe (priekšpuse): IP65
• Aizsardzības pakāpe (spailes): IP20
• Nominālais impulsa izturības spriegums: 6 kV
• Nominālā īsslēguma izturības strāva: 0,32 kA (1 s)
• Nominālā darba jauda AC-23A (400 V): 5,5 kW
• Nominālā darba jauda AC-3 (400 V): 3 kW
• Spaiļu tips: skrūvju spailes

Kā lietot

Uzstādiet slēdzi uz līdzenas un stingras virsmas, lai saglabātu IP65 blīvējumu. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Lai bloķētu, pagrieziet rokturi 0 (OFF) pozīcijā un ievietojiet piekaramās slēdzenes (maksimālais loka diametrs 6 mm) tam paredzētajās atverēs.

Padoms: izmantojiet šo slēdzi kā galveno atslēgšanas slēdzi nelielām mašīnām vai vadības ķēžu atdalīšanai. Pārliecinieties, ka visi savienojumi ir cieši pievilkti, un regulāri pārbaudiet, vai bloķēšanas mehānisms darbojas pareizi.
