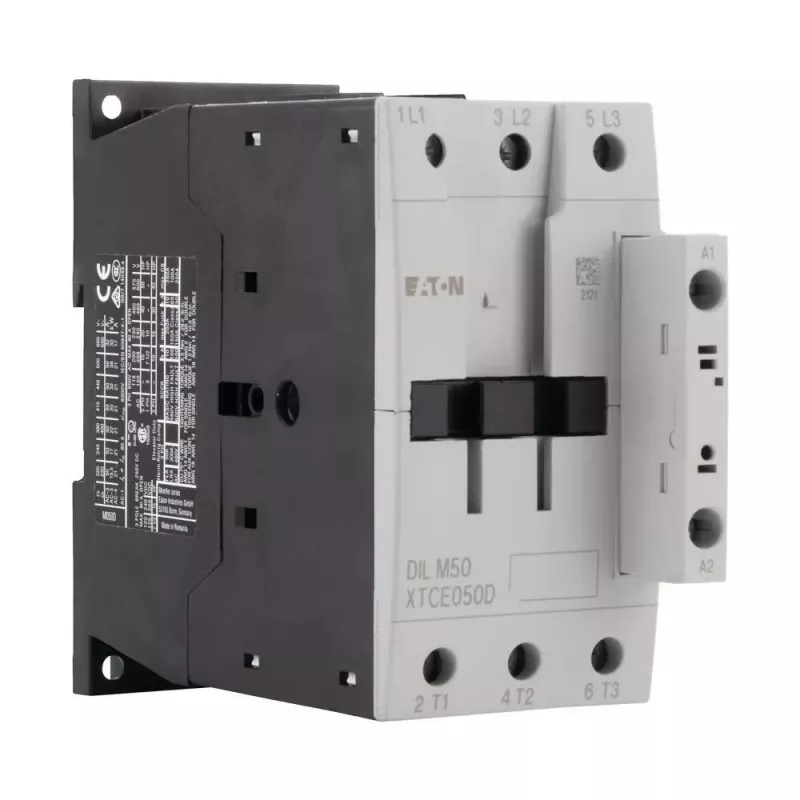

Eaton DILM50(RDC24) trīspolu kontaktorс, 24 V līdzstrāvas spole, 50 A AC-3, 22 kW, 1NO+1NC 277844

Ja jūsu vadības panelī ir 24 V līdzstrāvas izejas no PLC, Eaton DILM50(RDC24) ļauj tieši komutēt jaudas ķēdi bez starpreleja. Iebūvētā līdzstrāvas piedziņa un slāpētāja ķēde nodrošina stabilu darbību pat tad, ja vadības signāls nāk no distances.

Galvenās priekšrocības

• Trīspolu kontaktors ar 50 A (AC-3, 400 V) nominālo strāvu – piemērots motoru komutācijai līdz 22 kW
• 24 V līdzstrāvas spole ar iebūvētu slāpētāja ķēdi – nav nepieciešami papildu aizsardzības elementi
• 1 normāli atvērts un 1 normāli aizvērts palīgkontakts statusa atgriezeniskajai saitei un bloķēšanai
• Nominālais izolācijas spriegums 690 V AC un impulsa izturība 6 kV
• Mehāniskā izturība līdz 10 miljoniem darbības ciklu

Ikdienas lietošanā

DILM50(RDC24) stiprinās uz 35 mm DIN sliedes vai ar skrūvēm pie montāžas plāksnes. Galvenie jaudas vadi tiek pieslēgti skrūvju spailēm, kas pieņem dažāda šķērsgriezuma kabeļus. Spoles spailes ir skaidri marķētas un paredzētas standarta skrūvgrieža pievienojumam. Kontaktors darbojas klusi un uzticami apkārtējās vides temperatūrā no -25 °C līdz +60 °C.

Pilna specifikācija

• Polu skaits: 3
• Nominālā darba strāva AC-3, 400 V: 50 A
• Nominālā darba jauda AC-3, 400 V: 22 kW
• Nominālā darba strāva AC-1, 400 V: 80 A
• Vadības ķēdes spriegums: 24 V DC
• Palīgkontakti: 1 N/O, 1 N/C
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: DIN sliede, skrūvju montāža
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Mehāniskā izturība: 10 miljoni darbības ciklu
• Elektriskā izturība (AC-3): 1,5 miljoni darbības ciklu
• Standarti: IEC/EN 60947
• Sērija: DILM

Nobeigumā

DILM50(RDC24) ir izturīga izvēle motoru vadībai rūpnieciskās vidēs, kur priekšroka tiek dota 24 V līdzstrāvas vadībai.
