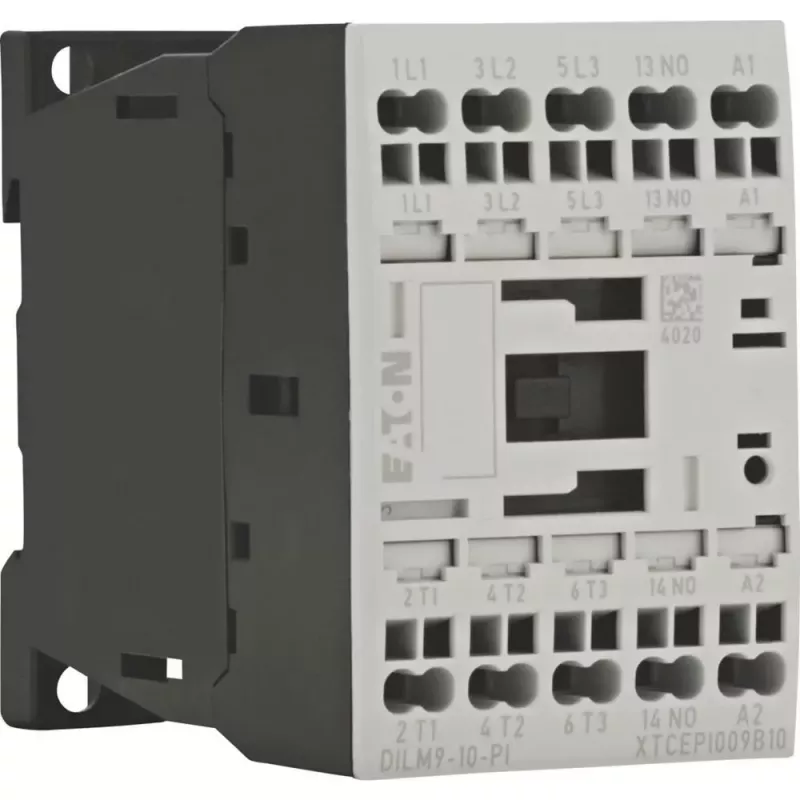

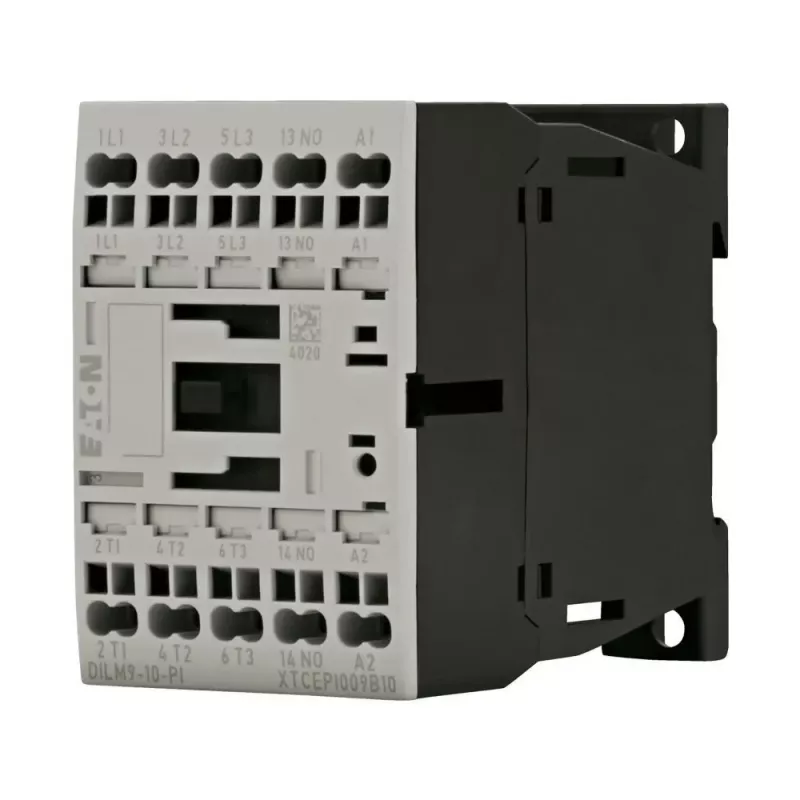

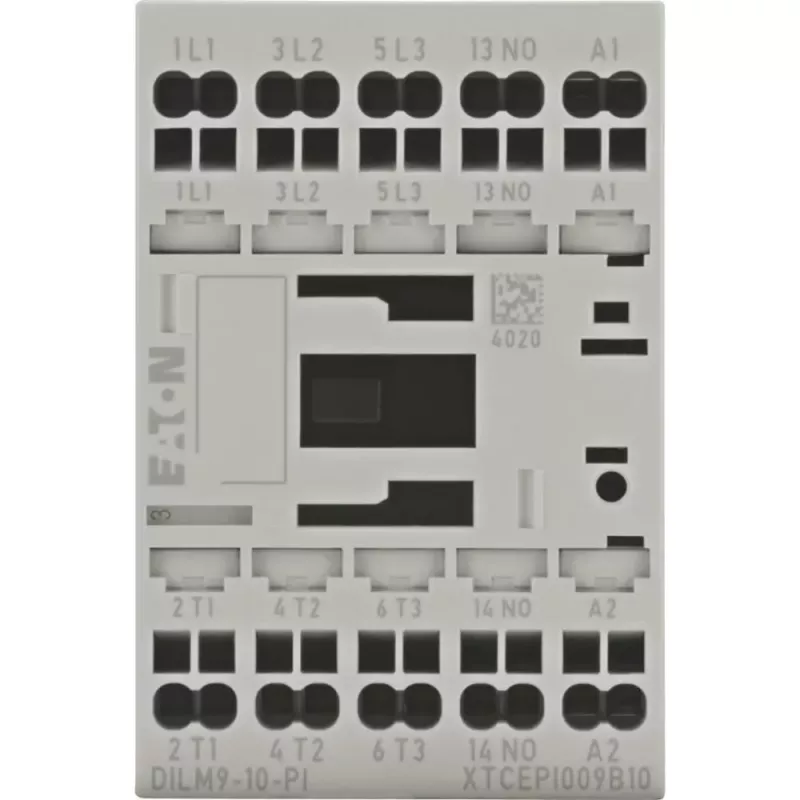

EATON DILM9-10(24VDC) jaudas kontaktors, 3 polu, 400V, 4kW, 9A, 24V DC, 1NO, 199233

Rūpniecisko iekārtu elektriķiem un vadības sistēmu projektētājiem, kuri meklē uzticamu risinājumu trīsfāžu motoru komutācijai līdz 4 kW pie 400 V. EATON DILM9-10(24VDC) ir jaudas kontaktors ar 24 V DC spoli un 3 poliem, kas nodrošina stabilu darbību arī prasīgos apstākļos.

Priekšrocības

Kompaktais DILM9 korpuss ar skrūvju spailēm atvieglo montāžu uz DIN sliedes vai ar skrūvēm. Kontaktors iztur 10 miljonus mehānisko ciklu un 1,5 miljonus elektrisko ciklu pie AC-3 slodzes, kas samazina apkopes izmaksas un pagarina iekārtas kalpošanas laiku.

Piemērots

• Motoru iedarbināšanai un apturēšanai rūpnieciskās mašīnās
• Apkures, apgaismojuma un palīgķēžu komutācijai
• Vadības paneļiem, kuros nepieciešama 24 V DC spole ar 1 NO palīgkontaktu

Galvenie tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 9 A
• Nominālā darba jauda (AC-3, 400 V): 4 kW
• Spoles spriegums: 24 V DC
• Polu skaits: 3
• Palīgkontakti: 1 NO
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Īsslēguma aizsardzība (gG/gL drošinātājs): 20 A

Izmantošana

Piemērots montāžai standarta DIN sliedēs vai tiešai skrūvēšanai. Pievienojiet spoles spailes 24 V DC barošanas avotam, bet galvenos kontaktus – motora barošanas ķēdei. Pārliecinieties, ka tiek ievērota pareiza fāžu secība un aizsardzība pret īsslēgumu.

Ieteikums: lai nodrošinātu drošu motoru vadību rūpnieciskā vidē, apvienojiet šo kontaktoru ar piemērotu termisko pārslodzes releju un īsslēguma aizsardzības ierīci. Regulāri pārbaudiet kontaktu stāvokli un pievilkto spaiļu savienojumu.
