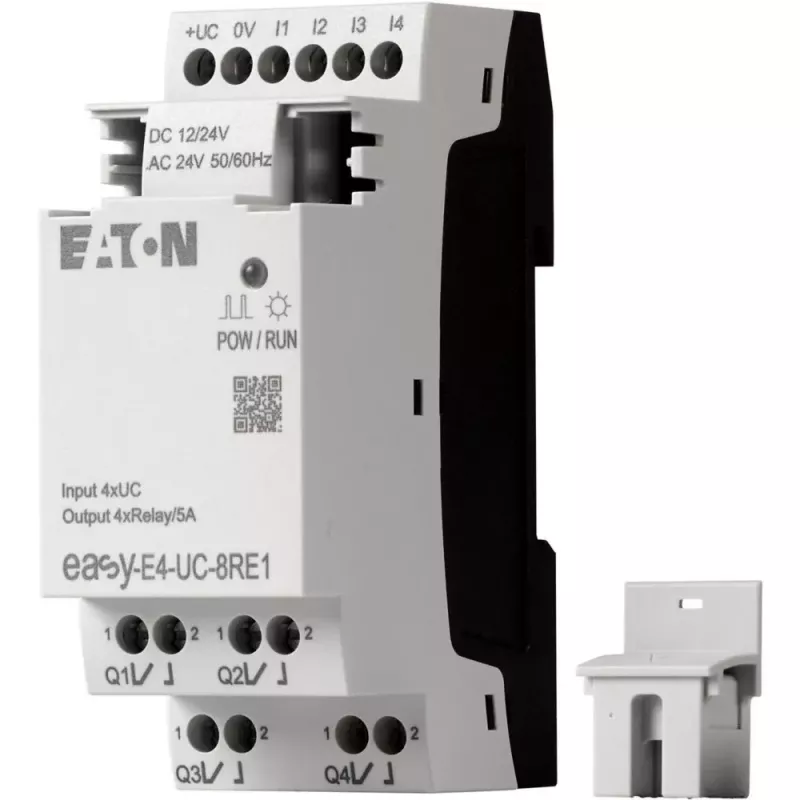

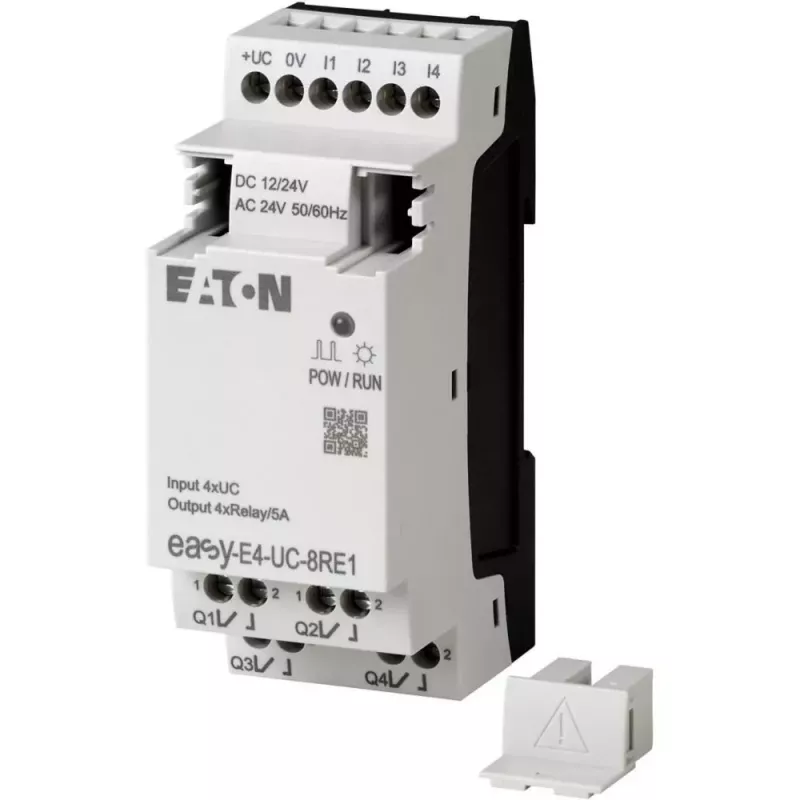

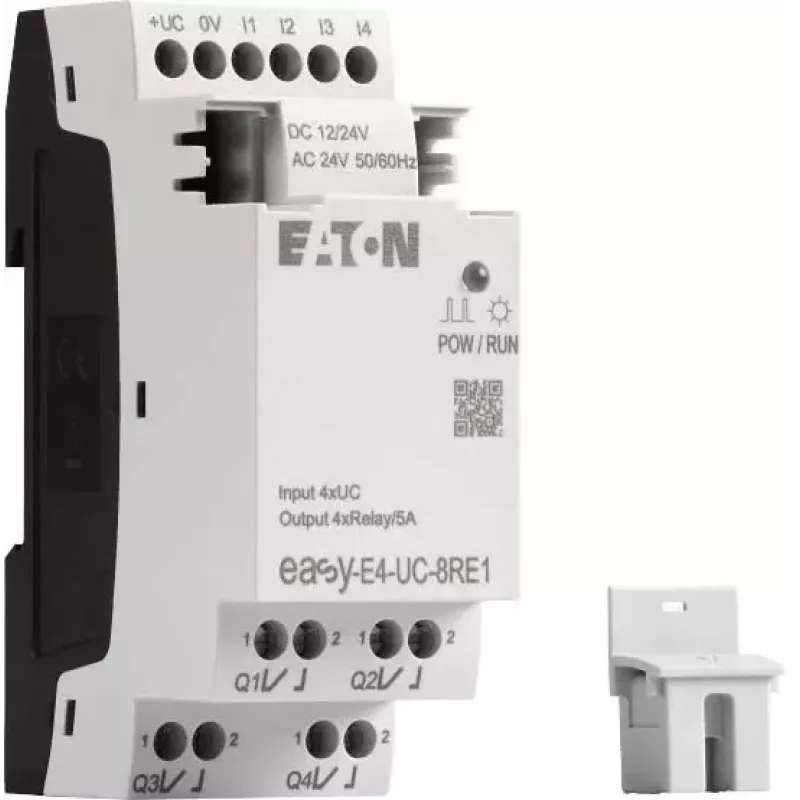

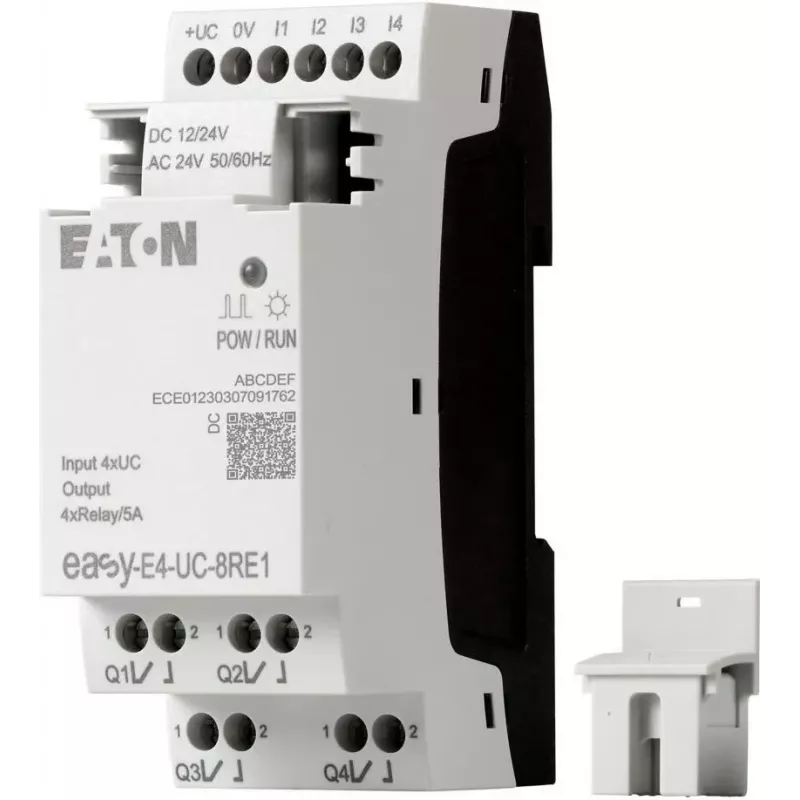

Eaton easyE4 vadības relejs EASY-E4-UC-8RE1, 8 ieejas, 4 releju izejas, 12/24 V DC, 24 V AC, Ethernet, DIN sliede

Ja jūsu vadības panelī valda haoss no laika relejiem, kontaktoru loģikas un atsevišķiem skaitītājiem, Eaton easyE4 to visu aizstāj ar vienu kompaktu moduli. EASY-E4-UC-8RE1 apvieno 8 digitālās ieejas, 4 releju izejas ar pārslēgkontaktiem un iebūvētu displeju, ļaujot uz vietas ieprogrammēt loģiku bez datora. Universālais barošanas spriegums – 12/24 V DC vai 24 V AC – nozīmē, ka to var izmantot gan modernās līdzstrāvas sistēmās, gan vecākās maiņstrāvas instalācijās.

Galvenās priekšrocības

• Vienkārša programmēšana – easySoft 7 vide ar 1000 funkciju blokiem vai 1000 kāpņu loģikas rindām ļauj ātri izveidot loģiku bez dārgas PLC programmatūras.
• Elastīga integrācija – Ethernet ports atbalsta Modbus TCP un easyNet, tāpēc iekārtu var iekļaut esošajā tīklā vai savienot ar citiem easyE4 moduļiem.
• Reāllaika pulkstenis – iebūvētais RTC ļauj veidot laika grafiku vadību, piemēram, apgaismojuma vai sūkņu ieslēgšanu pēc grafika.
• Jaudīgas izejas – 4 releju izejas ar pārslēgkontaktiem katrs spēj pārslēgt līdz 8 A (rezistīvā slodze), tāpēc var tieši vadīt kontaktorus, vārstus vai apgaismojumu.
• Paplašināšanas iespēja – atbalsta līdz 11 easyE4 paplašināšanas moduļiem, ļaujot sistēmu audzēt pēc vajadzības.

Kam piemērots

Šis vadības relejs ir domāts automatizācijas inženieriem, elektriķiem un mašīnbūves speciālistiem, kuri veido kompaktas vadības sistēmas. Tas lieliski der mazām mašīnām, ēku servisiem (apgaismojums, HVAC, piekļuves kontrole), sūkņu un motoru vadībai, kā arī tradicionālās releju loģikas aizstāšanai. Tāpat to var izmantot kā mācību līdzekli PLC programmēšanas apguvei.

Tehniskā specifikācija

• Produkta tips: vadības relejs / kompakts PLC
• Sērija: easyE4
• Barošanas spriegums: 12/24 V DC, 24 V AC
• Digitālās ieejas: 8
• Analogās ieejas: 4 (0–10 V DC, koplietotas ar digitālajām ieejām)
• Izejas: 4 releju izejas ar pārslēgkontaktiem
• Maksimālā izejas strāva: 8 A uz releju (rezistīvā slodze)
• Iebūvēts displejs: jā
• Reāllaika pulkstenis: jā
• Ethernet ports: 10/100 Mbps
• Komunikācijas protokoli: Modbus TCP, easyNet
• Paplašināšana: līdz 11 easyE4 moduļiem
• Programmatūra: easySoft 7
• Montāža: DIN sliede
• Aizsardzības klase: IP20
• Darba temperatūra: -25 līdz +55 °C
• Programmas atmiņa: 1000 funkciju bloki / 1000 kāpņu loģikas rindas

Kā lietot

Piestipriniet iekārtu DIN sliedei, pievienojiet barošanu (12/24 V DC vai 24 V AC) un savienojiet ieejas/izejas atbilstoši shēmai. Programmēšanu var veikt tieši ar iebūvēto displeju un pogām vai ar datoru, izmantojot easySoft 7 un Ethernet kabeli. Pēc programmas ielādes iekārta darbojas autonomi. Ja nepieciešams vairāk I/O, pievienojiet easyE4 paplašināšanas moduļus.

Padoms: Lai izvairītos no traucējumiem, barošanas un signāla vadus novietojiet atsevišķi no jaudas kabeļiem. Ja izmantojat analogās ieejas, pārliecinieties, ka tās nav aizņemtas ar digitālajām funkcijām – tās ir koplietotas. Regulāri dublējiet programmu ar easySoft 7, jo iekārtai nav izņemamas atmiņas kartes.
