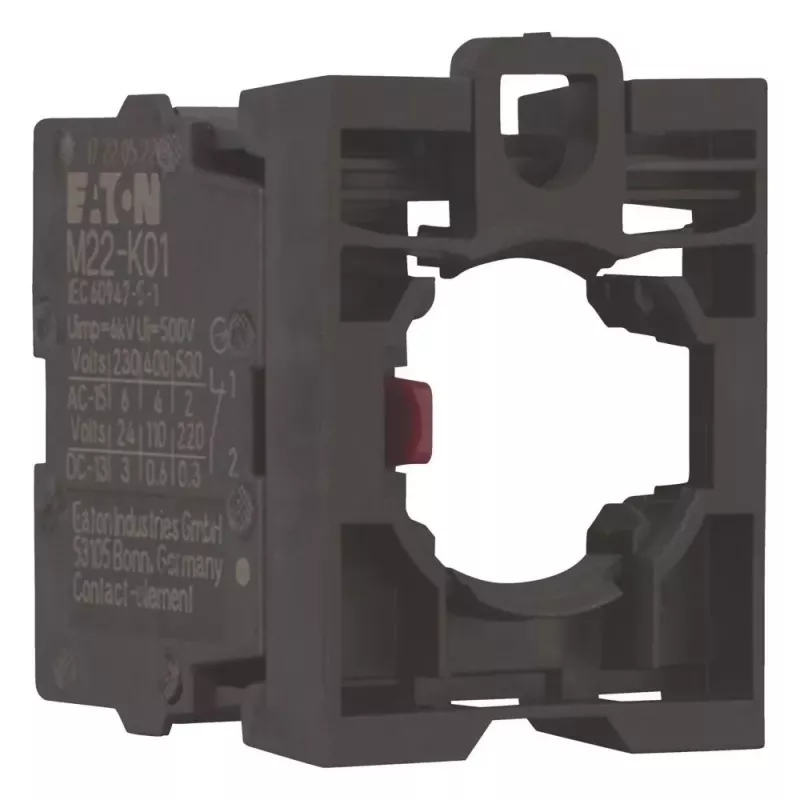

Eaton M22-AK01 kontakta elements 1NC 216503

Vairāk nekā 5 miljoni mehānisko darbību – tik ilgi kalpo Eaton M22-AK01 kontakta elements ar vienu normāli slēgtu (NC) kontaktu. Tas ir paredzēts M22 sērijas pogām un signalizācijas ierīcēm, nodrošinot uzticamu komutāciju pat prasīgos apstākļos.

Priekšrocības

Elements piestiprinās pie saderīgiem izpildmehānismiem bez instrumentiem – vienkārši uzspraust. Skrūvju spailes pieņem gan viendzīslu vadus no 0,5 līdz 2,5 mm², gan daudzdzīslu vadus ar uzmavām no 0,5 līdz 1,5 mm². Nominālais darba spriegums ir 500 V AC un 250 V DC, bet strāva – līdz 6 A (AC-15, 230 V) un 3 A (DC-13, 24 V). Elektriskā izturība pārsniedz 0,5 miljonus pārslēgšanās reižu.

Kam piemērots

• Rūpnieciskajiem vadības paneļiem un mašīnu saskarnēm
• Starta/stopa ķēdēm, avārijas apturēšanas funkcijām un statusa indikācijai
• Lietojumiem, kuros nepieciešama uzticama komutācija skarbos apstākļos

Galvenie tehniskie dati

• Kontakta konfigurācija: 1 NC
• Montāžas veids: priekšpuses stiprinājums / uzsprausts
• Spaiļu tips: skrūvju spailes
• Nominālais darba spriegums: 500 V AC / 250 V DC
• Nominālā darba strāva: 6 A (AC-15, 230 V) / 3 A (DC-13, 24 V)
• Vada šķērsgriezums: 0,5–2,5 mm² (viendzīslu), 0,5–1,5 mm² (daudzdzīslu ar uzmavu)
• Darba temperatūra: -25 līdz +70 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Mehāniskā izturība: > 5 x 10^6 darbību
• Elektriskā izturība: > 0,5 x 10^6 darbību
• Aizsardzības pakāpe (spailēm): IP20
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Izmantošana

Uzspraudiet elementu uz M22 sērijas izpildmehānisma – tas nofiksējas ar klikšķi. Pievienojiet vadus skrūvju spailēm, ievērojot norādīto pievilkšanas momentu. Pārbaudiet, vai kontakts darbojas pareizi, pirms sistēmas nodošanas ekspluatācijā.

Ieteikumi

Lai izveidotu pilnīgu vadības staciju, izmantojiet kopā ar Eaton M22 sērijas izpildmehānismiem un lēcām. Instalācijas laikā pārbaudiet spaiļu pievilkšanas momentu, lai nodrošinātu uzticamu savienojumu.
