GUSTAV KLAUKE GMBH KLAU Vara Spaiļu Uzgale 9R10 120 mm² M10

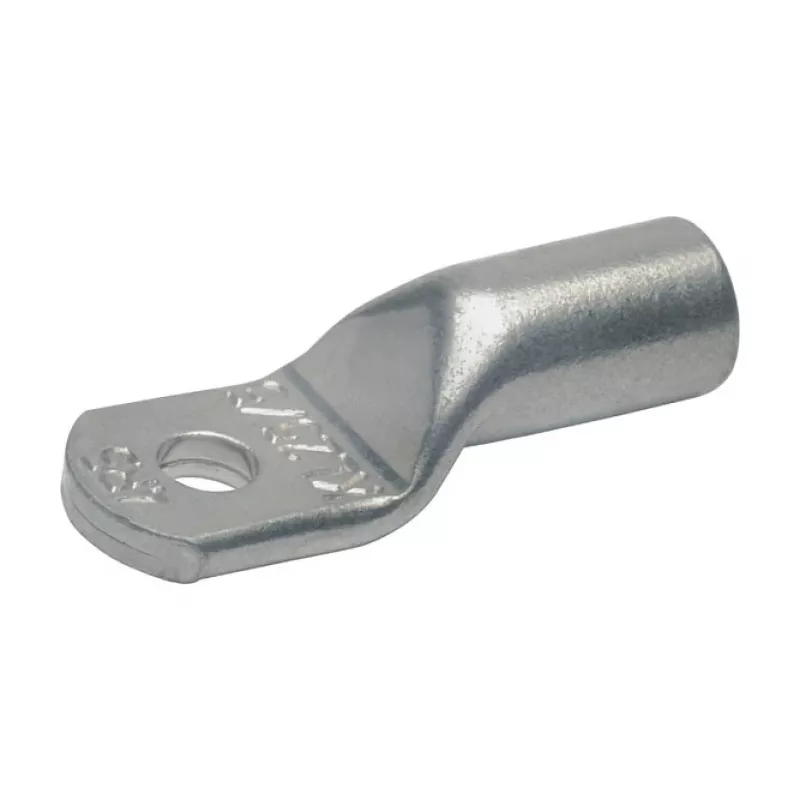

Pirmais, ko pamanīsiet, ir precīzais gredzenveida gals ar 10,5 mm atveri – tas ir veidots tā, lai uz M10 skrūves sēdētu cieši un bez kustības. Šī GUSTAV KLAUKE KLAU 9R10 vara spaiļu uzgale ir domāta nopietnam darbam ar 120 mm² vadiem, kur katrs savienojums jāizdara vienreiz un uz ilgu laiku.

Kam tā noderēs

Elektriķiem, sadales skapju montētājiem un rūpniecisko iekārtu apkopes inženieriem – visiem, kam nepieciešami uzticami savienojumi lieljaudas ķēdēs. Tā ir piemērota gan jaunu instalāciju veidošanai, gan esošo remontam, kur svarīga ir zema pretestība un ilgs kalpošanas laiks.

Galvenās priekšrocības

• Elektrolītiskais varš (E-Cu) – maksimāla vadītspēja un izturība pret koroziju
• Pārbaudes atvere ļauj vizuāli pārliecināties, ka vads ir pilnībā ievietots un presējums ir kvalitatīvs
• Atbilst DIN 46235 standartam – stabila un atkārtojama presēšana
• Bez halogēniem un RoHS atbilstoša – droša mūsdienu elektrosistēmām

Tehniskie parametri

• Zīmols: GUSTAV KLAUKE GMBH
• Modelis: 9R10
• Materiāls: elektrolītiskais varš (E-Cu)
• Vada šķērsgriezums: 120 mm²
• Skrūves izmērs: M10 (atveres diametrs 10,5 mm)
• Uzgales tips: gredzenveida
• Savienojums: presēšana (crimp)
• Standarts: DIN 46235
• Virsmas apdare: bez pārklājuma, kails varš
• Maks. darba temperatūra: +120 °C
• Nominālais spriegums: līdz 1000 V AC/DC
• Pielietojums: sadales iekārtas, rūpnieciskā elektroinstalācija, sadales skapji

Lietošanas padomi

Izmantojiet pareizu presēšanas instrumentu un matricu komplektu 120 mm² spailēm. Pēc presēšanas pārbaudiet savienojumu caur pārbaudes atveri – vadam jābūt pilnībā ievietotam, presējumam – stingram. Izvēlieties atbilstošus paplāksnes un uzgriezni M10 skrūvei, lai nodrošinātu mehāniski stabilu savienojumu.

Padoms: Pirms presēšanas pārliecinieties, ka vada izolācija ir noņemta precīzi vajadzīgajā garumā – tas garantē, ka vads sasniegs uzgales dibenu un savienojums būs ar minimālu pārejas pretestību.
