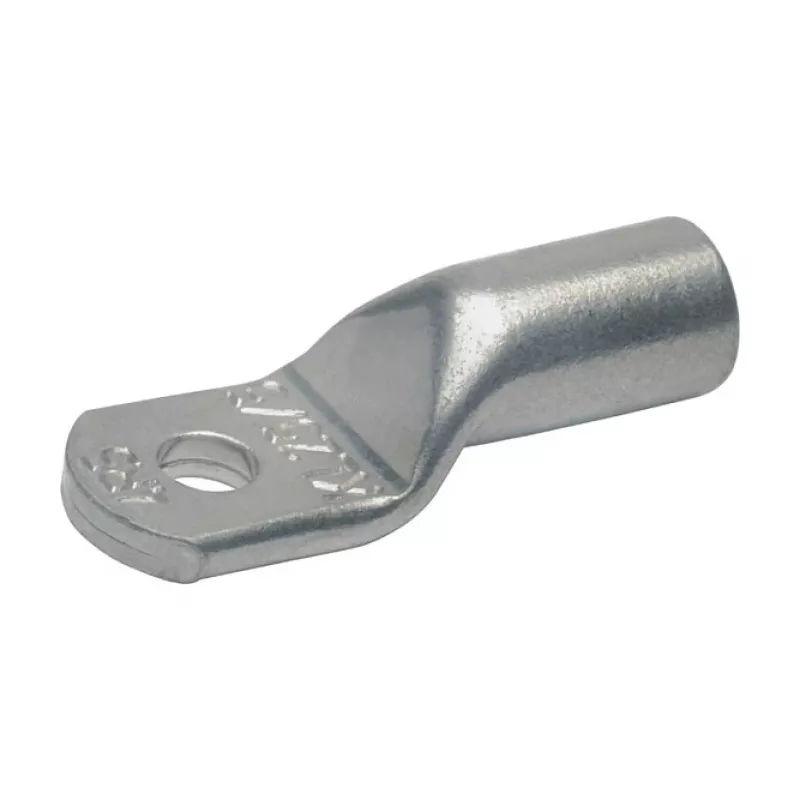

KLAU 7R12 vara gofrēšanas uzgalis 70 mm² M12, elektrolītiski alvots, DIN 46235

Nekvalitatīvs savienojums lielu strāvu ķēdēs nozīmē pārkaršanu, sprieguma kritumus un galu galā iekārtu atteici. KLAU 7R12 vara gofrēšanas uzgalis to novērš, veidojot pastāvīgu, zemu pretestību savienojumu starp 70 mm² vara vadu un M12 skrūvi vai tapu. Izgatavots no elektrolītiskā vara un elektrolītiski alvots, tas ir paredzēts prasīgai rūpniecībai un sadales tīkliem.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kam vajadzīgi uzticami savienojumi liela šķērsgriezuma vadiem. Piemērots sadales iekārtām, motoru vadības centriem, zemējuma sistēmām un atjaunojamās enerģijas iekārtām, kur ir vibrācija, temperatūras svārstības un mitrums.

Galvenās priekšrocības

• Materiāls: elektrolītiskais varš (E-Cu) — lieliska vadītspēja un elastība.
• Virsmas apstrāde: elektrolītiskā alvošana — aizsargā pret oksidēšanos un nodrošina ilgstošu kontaktu.
• Vada šķērsgriezums: 70 mm² — ideāli lielu strāvu kabeļiem.
• Skrūves caurums: 12,5 mm diametrs — saderīgs ar M12 skrūvēm un tapām.
• Standarts: DIN 46235 — precīzi izmēri un veiktspēja.
• Savienojuma metode: gofrēšana — gāzi necaurlaidīgs, vibrācijizturīgs savienojums.
• Bez izolācijas — var izmantot ar termosarūkošo caurulīti vai citu izolāciju.

Tehniskie parametri

• Veids: gofrēšanas uzgalis
• Materiāls: elektrolītiskais varš (E-Cu)
• Vada šķērsgriezums: 70 mm²
• Skrūves cauruma diametrs: 12,5 mm
• Skrūves izmērs: M12
• Standarts: DIN 46235
• Virsmas apstrāde: elektrolītiskā alvošana
• Savienojuma metode: gofrēšana
• Piemērots vara vadiem (Cu)
• Izolācija: nav
• Montāžas caurumu skaits: 1
• Darba temperatūra: -55°C līdz +150°C
• Nominālais spriegums: līdz 1000 V (atkarībā no pielietojuma)
• Uzmavas tips: standarta cilindrisks
• Pielietojums: sadales iekārtas, rūpnieciskā elektroinstalācija, zemējums
• Korozijas aizsardzība: jā (alvošanas dēļ)
• RoHS atbilstība: jā
• Sērija: 7R

Ieteikumi lietošanai

Izmantojiet sešstūra gofrēšanas presformu, kas atbilst uzgaļa izmēram, lai iegūtu uzticamu savienojumu. Pēc gofrēšanas uzlieciet termosarūkošo caurulīti, lai izolētu un noblīvētu savienojumu. Vienmēr pārbaudiet skrūves cauruma diametru pret jūsu skrūvi, lai nodrošinātu ciešu piegulšanu.

Padoms: pirms gofrēšanas noņemiet izolāciju precīzā garumā un notīriet vadu, lai nodrošinātu labu kontaktu. Izmantojiet atbilstošu gofrēšanas instrumentu un pārbaudiet savienojumu ar vilkšanas testu.
