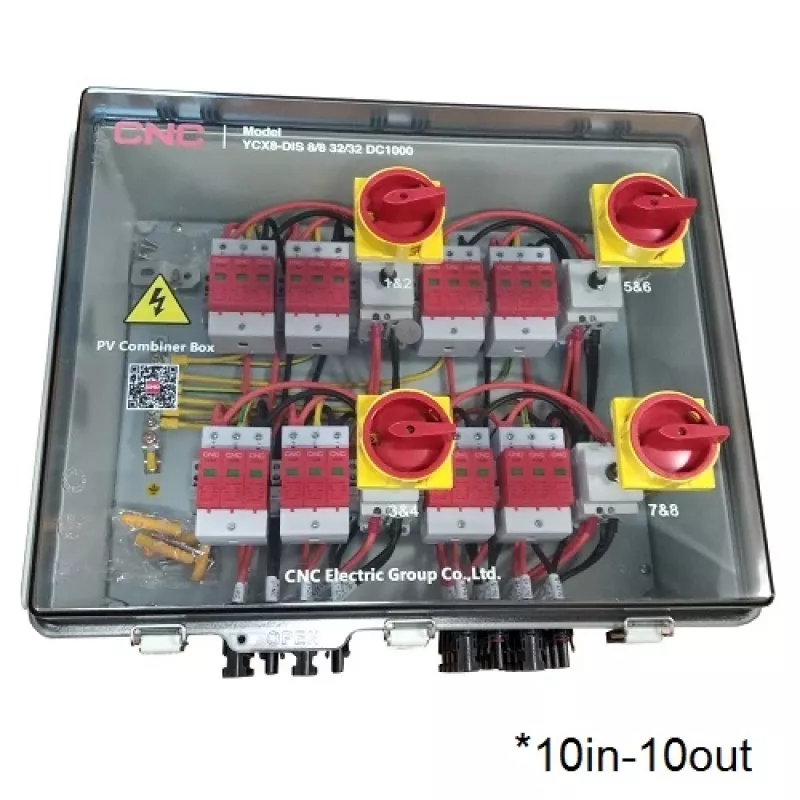

PV savienotājkārba CNC NV822553 DC 10-in 10-out IP66

Šī CNC NV822553 PV savienotājkārba ir praktisks risinājums saules paneļu virkņu apvienošanai. Ar 10 ieejām un 10 izejām tā centralizē savienojumus, uzlabojot drošību un apkopi āra saules sistēmās. IP66 aizsardzība un UV izturīgs polikarbonāta korpuss (528 x 458 x 358 mm) nodrošina izturību pret putekļiem un ūdeni.

Reālas lietošanas scenāriji

Šī kārba ir ideāla, ja uzstādāt saules paneļus uz jumta vai lauka un nepieciešams droši apvienot vairākas virknes vienā izejā uz invertoru. Piemēram, 10 paneļu virknes var savienot šajā kārbā, izmantojot MC4 savienotājus, un pēc tam vienu izeju novadīt uz invertoru. Iebūvētie 1000 V / 50 A līdzstrāvas slēdži ar dzēšanas kamerām ļauj droši atslēgt virknes apkopes laikā, bet zibensaizsardzības ierīces (1000 V, 40 kA) pasargā no pārspriegumiem.

Galvenās specifikācijas

• Ieejas/izejas: 10-in / 10-out
• Korpuss: polikarbonāts, IP66, UV izturīgs, liesmu slāpējošs (UL94 V0)
• Izmēri: 528 x 458 x 358 mm
• Līdzstrāvas slēdži: 4 gab., 1000 V / 50 A, ar dzēšanas kamerām, bloķējami
• Zibensaizsardzība: 1000 V, 40 kA
• Savienotāji: MC4 saderīgi
• Kabeļu ievadi: PG09/PG21
• Darba temperatūra: -20 °C līdz +60 °C
