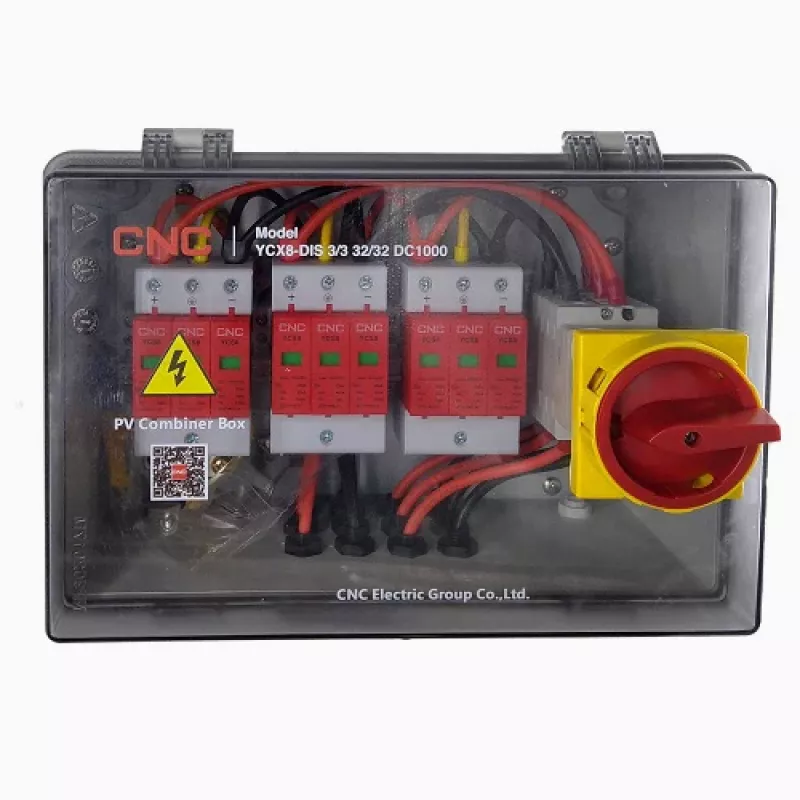

PV savienotājkārba HiSmart NV822300 DC 3in-3out IP66 saules paneļu blokiem

HiSmart NV822300 ir profesionāla saules paneļu savienotājkārba ar trīs līdzstrāvas ieejām un izejām, kas paredzēta vairāku PV virkņu apvienošanai. IP66 aizsardzība un polikarbonāta korpuss ar UV izturību padara to piemērotu āra uzstādīšanai uz jumta vai zemes. Iebūvētais bloķējamais līdzstrāvas slēdzis ar patentētu loka dzēšanas kameru un trīs līdzstrāvas pārsprieguma aizsardzības ierīces (SPD) nodrošina drošu sistēmas izolāciju un aizsardzību.

Praktiski pielietojumi

• Vairāku saules paneļu virkņu apvienošana vienā izejā uz invertoru – samazina kabeļu jucekli un atvieglo uzstādīšanu.
• Lietošana uz jumta vai zemes montētās saules elektrostacijās, kur nepieciešama putekļu un ūdens izturība.
• Droša līdzstrāvas puses izslēgšana apkopes vai avārijas gadījumā, izmantojot bloķējamo slēdzi.

Galvenās specifikācijas

• Ieejas: 3 virknes
• Izejas: 3 virknes
• Maksimālais sistēmas spriegums: 1000 V DC
• Līdzstrāvas slēdzis: 1000 V, 25 A (1 gab.), bloķējams, ar loka dzēšanas kameru
• Pārsprieguma aizsardzība: 1000 V, Imax 40 kA (3 gab.), In 20 kA, Up 3.6 kV, reakcijas laiks <25 ns
• Īsslēguma strāva uz ieeju (Isc): regulējama 15 A–30 A
• Maksimālā izejas strāva: 25 A
• Korpusa materiāls: polikarbonāts, UL94 V0
• Aizsardzības klase: IP66 (IEC60529)
• Izmēri: 312 × 262 × 162 mm
• Ieejas kabeļu uzmavas: PG09, 2.5–16 mm
• Izejas kabeļu uzmavas: PG21, 2.5–16 mm
• Darba temperatūra: -25 °C līdz +60 °C
• Standarti: IEC60529, UL508i, IEC60947-3 Pv2, IEC 61643-31, EN 50539-11 + A1
• Garantija: 24 mēneši

Kā lietot

Piestipriniet kārbu uz līdzenas virsmas atbilstoši vietējiem elektroinstalācijas noteikumiem. Pievienojiet līdz trim PV virknēm pie ieejas spailēm un apvienoto izeju virziet uz invertoru caur izejas spailēm – MC4 saderīgie savienotāji vienkāršo pieslēgšanu. Izmantojiet bloķējamo slēdzi, lai atslēgtu līdzstrāvas pusi uzstādīšanas un apkopes laikā. Pārliecinieties, ka kabeļu diametri atbilst uzmavu diapazonam (2.5–16 mm), un pievelciet visus savienojumus atbilstoši ražotāja ieteiktajam griezes momentam.

Ieteikumi

Uzstādiet kārbu vietā ar pietiekamu ventilāciju, prom no tiešas gružu uzkrāšanās. Pārbaudiet sistēmas polaritāti un nodrošiniet pārslodzes aizsardzību saskaņā ar invertora un vietējiem noteikumiem. Periodiski pārbaudiet korpusa blīves, pārsprieguma aizsardzības moduļus un savienojumus; nomainiet SPD pēc būtiskiem pārsprieguma notikumiem vai atbilstoši apkopes intervāliem.
