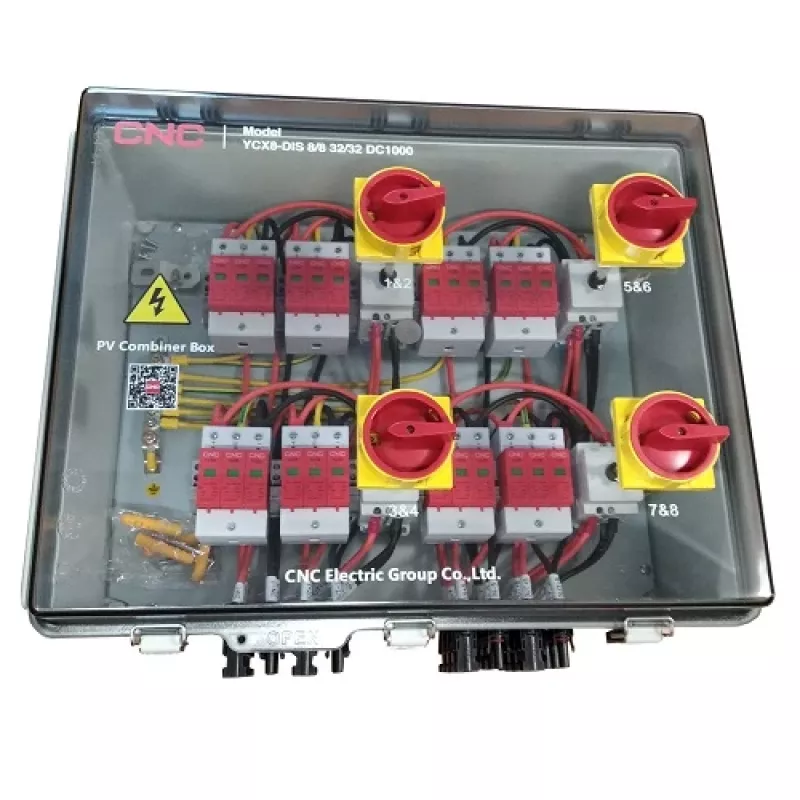

PV kombinēšanas kārba CNC NV822331 DC 8 ieejas 8 izejas IP66

CNC PV kombinēšanas kārba NV822331 ir paredzēta saules paneļu virkņu apvienošanai ar 8 ieejām un 8 izejām. Tā ir izgatavota no polikarbonāta ar IP66 aizsardzības klasi, V0 liesmas slāpēšanas reitingu un UV izturību, tāpēc tā ir piemērota āra uzstādīšanai. Kārba ietver iebūvētus līdzstrāvas slēdžus ar bloķējamiem rokturiem un patentētu loka dzēšanas kameru, kā arī līdzstrāvas pārsprieguma aizsardzības ierīces (SPD), kas reaģē mazāk nekā 25 ns. Tas vienkāršo DC sadali un aizsargā iekārtas dzīvojamo un komerciālo saules sistēmu uzstādījumos.

Praktiski pielietojumi

• Mazu un vidēju jumta saules sistēmu virkņu apvienošana
• Zemes montāžas komerciālie saules paneļu lauki, kur nepieciešama grupu aizsardzība
• Āra uzstādīšana, kur nepieciešama IP66 laikapstākļu izturīga kārba
• Sistēmas ar MC4 savienotāju kabeļiem

Galvenās specifikācijas

• Modelis: CNC NV822331
• Ieejas / izejas: 8 in / 8 out
• Maksimālais DC spriegums: 1000 V
• DC slēdži: 1000 V, 25 A (4 gab.), bloķējams rokturis, patentēta loka dzēšanas kamera; standarti UL508i, IEC60947-3 Pv2
• DC SPD: 1000 V, Imax 40 kA (8 gab.), In 20 kA, reakcijas laiks <25 ns; standarti IEC 61643-31, EN 50539-11 + A1
• Īsslēguma strāva uz ieeju (Isc): konfigurējama 15 A–30 A
• Maksimālā izejas strāva: 25 A
• Sprieguma aizsardzības līmenis (Up): 3.6 kV
• Kārbas materiāls: polikarbonāts
• Aizsardzības klase: IP66; liesmas slāpēšana V0 (UL94)
• Izmēri: 528 x 458 x 358 mm
• Kabeļu blīvslēgi: ieeja PG09 (2.5–16 mm); izeja PG21 (2.5–16 mm)
• Darba temperatūras diapazons: -25 °C līdz +60 °C
• Garantija: 24 mēneši

Kā lietot

Uzstādiet kārbu uz līdzenas virsmas saskaņā ar vietējiem elektriskajiem noteikumiem un ražotāja instrukcijām. Pievienojiet līdz astoņām saules paneļu virknēm pie MC4 ieejas savienotājiem un izvadiet apvienotās izejas caur izejas blīvslēgiem. Izmantojiet bloķējamos DC slēdžus, lai izolētu virknes uzstādīšanas un apkopes laikā. Pārliecinieties, ka SPD un slēdži ir pieejami pārbaudei un ka kabeļu izmēri atbilst norādītajiem blīvslēgu diapazoniem un strāvas nomināliem.

Ieteikumi

Uzstādiet kārbu ēnainā vai vēdināmā vietā, ja iespējams, turiet savienotājus un blīvslēgus noslēgtus, lai saglabātu IP66 aizsardzību, un pārbaudiet, ka sistēmas spriegums un virknes Isc nepārsniedz norādītos nominālus. Regulāri pārbaudiet savienojumus, SPD un korpusu, lai nodrošinātu nepārtrauktu aizsardzību un uzticamu darbību.
