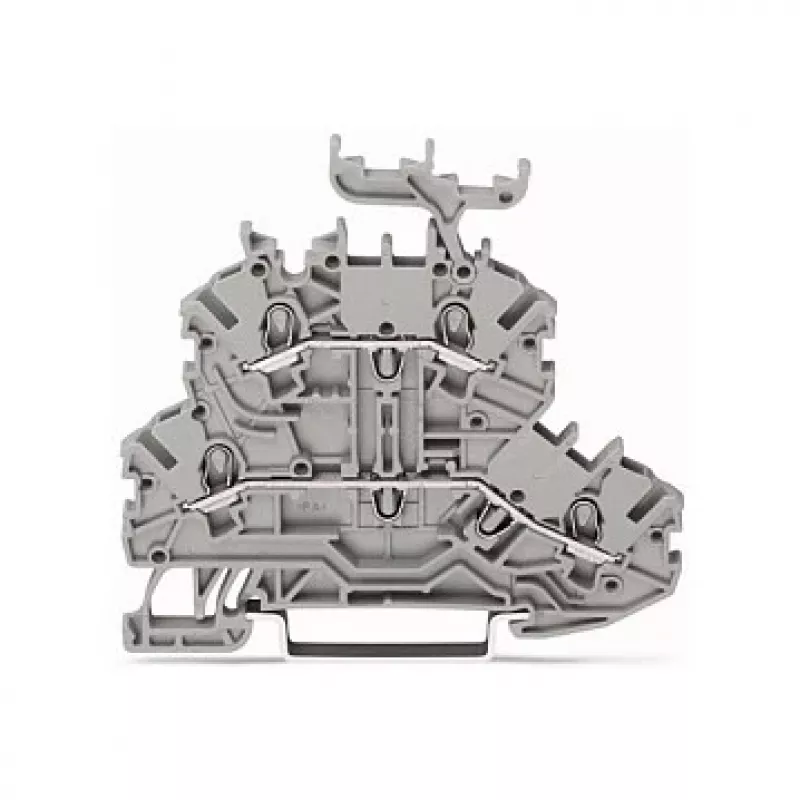

WAGO 2000-2231 Divstāvu caurlaides spaiļu bloks, L/L, pelēks, 2.5 mm², 800 V, 24 A, DIN sliedei

Elektrosadales skapju montētājiem un mašīnbūves inženieriem, kam nepieciešams maksimāli blīvs vadu izvietojums, WAGO 2000-2231 ir īstā izvēle. Šis kompaktais divstāvu spaiļu bloks ar tikai 4 mm platumu nodrošina divus neatkarīgus potenciālus (L/L) un četrus pieslēguma punktus, ļaujot ievērojami ietaupīt vietu uz DIN sliedes.

Priekšrocības

• Divstāvu konstrukcija: divi potenciāli vienā modulī, dubultojot vadu blīvumu.
• CAGE CLAMP® tehnoloģija: atsperu spiediena savienojums, kas ir vibrācijas izturīgs un neprasa apkopi.
• Plašs vadītāju diapazons: pieņem masīvus vadus līdz 4 mm² un smalku dzīslu vadus līdz 2.5 mm².
• Augsti elektriskie raksturlielumi: 800 V nominālais spriegums, 24 A nominālā strāva, 8 kV impulsa izturība.
• Starptautiskie sertifikāti: VDE, UL, CSA, KEMA/KEUR apstiprinājumi.
• Izturīga izolācija: pelēks poliamīds PA 66, bez halogēniem, ar lieliskām mehāniskām un termiskām īpašībām.

Kam tas paredzēts

Šis spaiļu bloks ir ideāli piemērots vadības paneļu un mašīnu elektroinstalācijām, kur svarīga ir augsta vadu blīvuma pakāpe un uzticamība. Pateicoties kompaktajam izmēram un dubultajam potenciālam, tas ir lielisks risinājums automatizācijas sistēmās, apgaismojuma vadībā un citās rūpnieciskās iekārtās.

Galvenie tehniskie parametri

• Tips: Divstāvu caurlaides spaiļu bloks
• Potenciālu skaits: 2 (L/L)
• Pieslēguma punktu skaits: 4
• Savienojuma tehnoloģija: CAGE CLAMP®
• Nominālais šķērsgriezums: 2.5 mm²
• Masīvu vadītāju šķērsgriezums: 0.08 ... 4 mm² (28 ... 12 AWG)
• Smalku dzīslu vadītāju šķērsgriezums: 0.08 ... 2.5 mm² (28 ... 14 AWG)
• Nominālais spriegums (III/3): 800 V
• Nominālā impulsa izturība (III/3): 8 kV
• Nominālā strāva: 24 A
• Izolācijas materiāls: Poliamīds (PA 66)
• Krāsa: Pelēka
• Montāža: DIN-35 sliede
• Piesārņojuma pakāpe: 3
• Vadu pievadīšana: No sāniem
• Augstums no DIN sliedes augšējās malas: 60.5 mm
• Sertifikāti: VDE, UL, CSA, KEMA/KEUR

Lietošana

Uzstādiet spaiļu bloku uz DIN-35 sliedes, noņemiet vadu izolāciju atbilstoši garumam, ievietojiet vadu līdz galam un aizspiediet ar skrūvgriezi. CAGE CLAMP® tehnoloģija nodrošina drošu un pastāvīgu savienojumu bez nepieciešamības pievilkt skrūves.

Padoms: Lai iegūtu vislabāko rezultātu, izmantojiet WAGO ieteiktos spaiļu instrumentus un pārliecinieties, ka vads ir pilnībā ievietots līdz atdurei. Tas garantēs maksimālu kontakta uzticamību un ilgmūžību.
