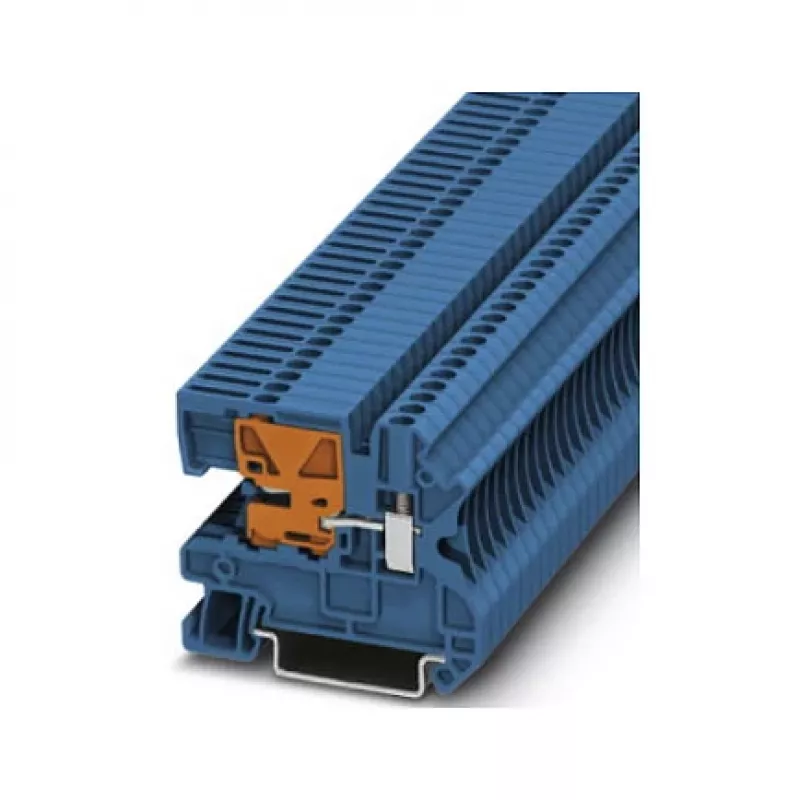

Phoenix Contact N-Disconnect Terminal Block UTN 2.5, 2.5 mm², Screw Connection, Blue (3245011)

Elektriķi un paneļu būvētāji, kam nepieciešams skaidrs un drošs neitrāles atslēgšanas punkts, šo spaili novērtēs uzreiz. Phoenix Contact 3245011 ir N-atslēgšanas spaile no UTN 2.5 sērijas, kas ļauj ātri un viennozīmīgi atslēgt ķēdi apkopes vai avārijas gadījumā, neizjaucot visu instalāciju.

Kam tā paredzēta

Šī spaile ir domāta profesionāļiem, kuri strādā ar rūpnieciskajām iekārtām, procesu vadības sistēmām un sadales paneļiem. Tā noderēs ikvienam, kam svarīga atbilstība IEC standartiem un augsta darbības drošība. Ar šo spaili jūs iegūstat skaidri identificējamu atslēgšanas punktu neitrāles vadam, kas ir būtiski gan uzstādīšanas, gan apkopes laikā.

Galvenās priekšrocības

• Redzams atslēgšanas slīdnis – uzreiz redzat, vai ķēde ir atslēgta.
• Skrūvju savienojums – blīvs un vibrācijizturīgs kontakts.
• Plašs vadu diapazons: no 0,14 līdz 4 mm² (masīvi un dzīslu vadi) vai 26–12 AWG.
• Zilā krāsa – uzreiz identificējams neitrālais vadītājs.
• Pašdzēšošs poliamīda korpuss (UL 94 V0) – papildu drošība.
• Universāla montāža uz DIN sliedes NS 35/7,5 vai NS 35/15.

Tehniskie parametri

• Zīmols: Phoenix Contact
• MPN: 3245011
• Tips: N-atslēgšanas spaile
• Savienojuma metode: skrūvju savienojums
• Nominālais šķērsgriezums: 2,5 mm²
• Vadu šķērsgriezums (masīvs): 0,14–4 mm²
• Vadu šķērsgriezums (dzīslu): 0,14–4 mm²
• AWG izmērs: 26–12
• Savienojumu skaits: 2
• Potenciālu skaits: 1
• Krāsa: zila
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: UL 94 V0
• Noņemamās izolācijas garums: 9 mm
• Pievelkamais griezes moments: 0,5–0,6 Nm

Lietošanas padomi

Lai nodrošinātu drošu savienojumu, nogrieziet vadu vajadzīgajā garumā un noņemiet 9 mm izolācijas. Ievietojiet vadu līdz galam spailē un pievelciet skrūvi ar 0,5–0,6 Nm griezes momentu. Pirms jebkādiem apkopes darbiem vienmēr pārbaudiet, vai ķēde ir atslēgta, izmantojot slīdni. Spaili uzstādiet atbilstošā korpusā, kas nodrošina nepieciešamo aizsardzības pakāpi.
