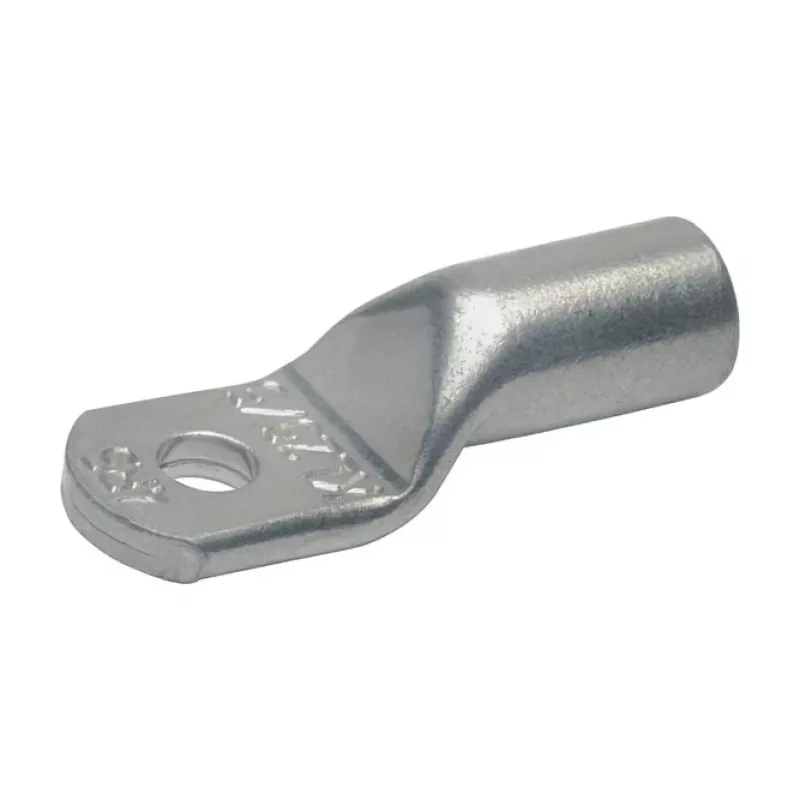

KLAU vara caurules kabeļa uzgalis 12R10 240 mm² M10, alvots, DIN 46235

Pirmais, ko pamanīsit, ir sešstūra gofrējuma profils un pārbaudes atvere — šīs detaļas nav tikai dizaina elementi, tās nodrošina, ka savienojums būs blīvs un pārbaudāms. KLAU Copper Tube Cable Lug 12R10 ir izgatavots no elektrolītiskā vara ar alvošanu, kas pasargā no korozijas un nodrošina stabilu kontaktu pat mitrā vai ķīmiski agresīvā vidē. Šis uzgalis ir domāts 240 mm² vadītājiem un M10 skrūvēm, un tas izturēs vibrāciju, termiskos ciklus un lielas slodzes.

Kam tas paredzēts

Šis uzgalis ir piemērots elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kas strādā ar energosadali, sadales iekārtām, motoru pieslēgumiem un zemējuma sistēmām. Tas der gan masīviem, gan savītiem, gan smalki savītiem vara vadītājiem līdz 240 mm², tāpēc to var izmantot gan jaunos projektos, gan esošo sistēmu modernizācijā.

Galvenās priekšrocības

• Augsta vadītspēja — elektrolītiskais varš (E-Cu) ar alvošanu, kas samazina pārejas pretestību un pagarina kalpošanas laiku.
• Sešstūra gofrējums — vienmērīgs spiediens un optimāls elektriskais kontakts visā savienojuma garumā.
• Pārbaudes atvere — ātri un viegli pārliecināties, ka vadītājs ir ievietots līdz galam.
• Atbilst DIN 46235 — precīzi izmēri un veiktspējas prasības.
• Plašs darba temperatūru diapazons no -55°C līdz +150°C.
• RoHS atbilstība — drošs lietošanai arī videi jutīgos projektos.

Tehniskie parametri

• Vadītāja šķērsgriezums: 240 mm²
• Skrūves caurums: M10 (10,5 mm diametrs)
• Kopējais garums: 90 mm
• Kontaktplāksnes platums: 32 mm
• Caurules ārējais diametrs: 22 mm
• Materiāls: elektrolītiskais varš, alvots
• Gofrējuma veids: sešstūra
• Piemēroti vadītāju klases: 1, 2, 5, 6 (masīvi, savīti, smalki savīti)
• Spriegums: līdz 1000 V (neizolēts)

Kā lietot

Izmantojiet kalibrētu sešstūra gofrēšanas knaibles, kas atbilst uzgaļa izmēram, lai sasniegtu noteikto izraušanas stiprību. Pēc gofrēšanas pārbaudiet atveri, lai pārliecinātos, ka vadītājs ir pilnībā ievietots. Āra vai korozīvā vidē ieteicams papildus uzvilkt termokambriku pāri caurulei, lai nodrošinātu papildu aizsardzību.

Padoms: pirms gofrēšanas notīriet vadītāju un uzgali, lai noņemtu oksīdus un netīrumus — tas būtiski uzlabo savienojuma kvalitāti un samazina pretestību.
