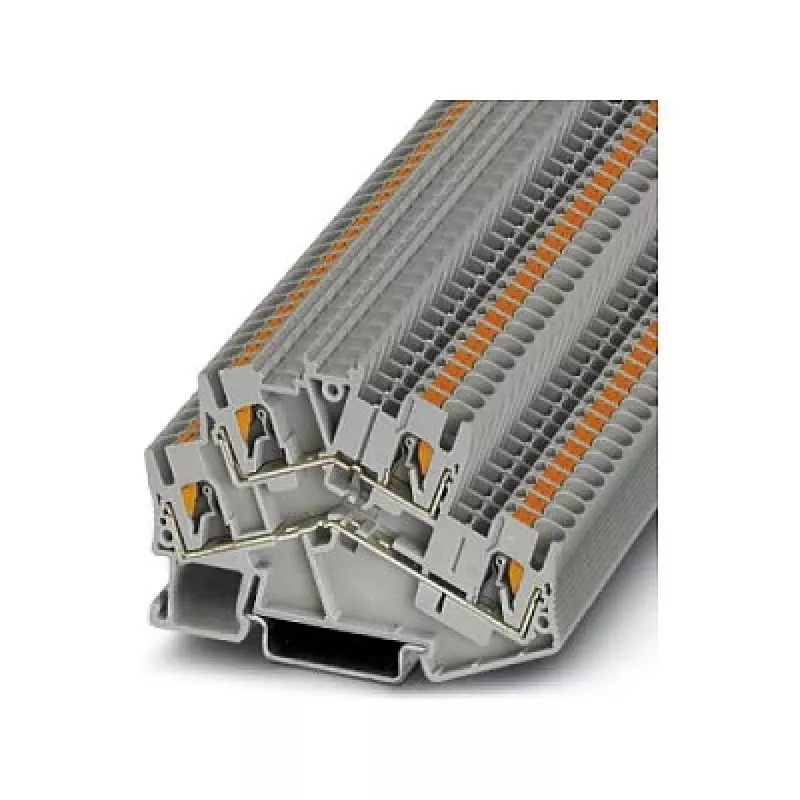

Phoenix 3209604 PTTBS 2.5 divlīmeņu caurvada spaiļu bloks, Push-in savienojums, pelēks

Četri savienojuma punkti vienā spaiļu blokā — tas ir Phoenix 3209604 PTTBS 2.5 divlīmeņu caurvada spaiļu bloka galvenais trumpis. Kamēr parastie vienlīmeņu bloki aizņem divreiz vairāk vietas uz DIN sliedes, šis modelis dubulto vadu blīvumu tajā pašā laukumā. Push-in tehnoloģija ļauj iespraust cieto vai dzīslu vadu bez instrumentiem — vienkārši iespiediet līdz galam, un savienojums gatavs. Tas ievērojami paātrina montāžu un samazina kļūdu risku, īpaši šauros sadales skapjos.

Galvenās priekšrocības

• Divlīmeņu konstrukcija ar 4 push-in savienojuma punktiem — blīvāka vadu izvietošana
• Bez instrumentu terminēšana cietiem un dzīslu vadiem līdz 2.5 mm²
• Nominālais spriegums 500 V un strāva 24 A (IEC) — piemērots rūpnieciskām iekārtām
• Montāža uz standarta DIN sliedes NS 35/7.5 vai NS 35/15
• Plašs darba temperatūru diapazons no -60 °C līdz +105 °C
• Ugunsdrošības klase UL 94 V0 un piesārņojuma pakāpe 3 — izturīgs skarbos apstākļos

Kam tas noder

Šis divlīmeņu caurvada spaiļu bloks ir radīts vadības skapjiem, mašīnbūvei un elektrosadalei, kur katra centimetra vērtība ir svarīga. Push-in mehānisms pieņem vadu no 0.14 mm² līdz 4 mm² cieto un 0.14 mm² līdz 2.5 mm² dzīslu (AWG 26–12). Noņemšanas garums 8–10 mm garantē drošu kontaktu. Pelēkais PA korpuss iztur ķīmiskās vielas un mehānisko slodzi, bet 6 kV nominālais pārspriegums un pārsprieguma kategorija III aizsargā pret pārejas procesiem.

Pilnas specifikācijas

• Tips: Divlīmeņu caurvada spaiļu bloks
• Savienojuma tehnoloģija: Push-in
• Līmeņu skaits: 2
• Savienojumu skaits: 4 (2 katrā līmenī)
• Nominālais šķērsgriezums: 2.5 mm²
• Krāsa: Pelēka
• Izolācijas materiāls: PA (poliamīds)
• Montāžas veids: DIN sliede NS 35/7.5, NS 35/15
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Vada šķērsgriezums (ciets): 0.14 mm² – 4 mm²
• Vada šķērsgriezums (dzīslu): 0.14 mm² – 2.5 mm²
• Vada šķērsgriezums AWG: 26 – 12
• Noņemšanas garums: 8 mm – 10 mm
• Darba temperatūra: -60 °C līdz 105 °C
• Ugunsdrošības klase: UL 94 V0
• Nominālais pārspriegums: 6 kV
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Nobeigumā

Phoenix 3209604 PTTBS 2.5 ir uzticams un vietu taupošs risinājums profesionālām elektroinstalācijām. Push-in tehnoloģija un augstie elektriskie raksturlielumi padara to par izvēli paneļu būvētājiem un apkopes inženieriem.
