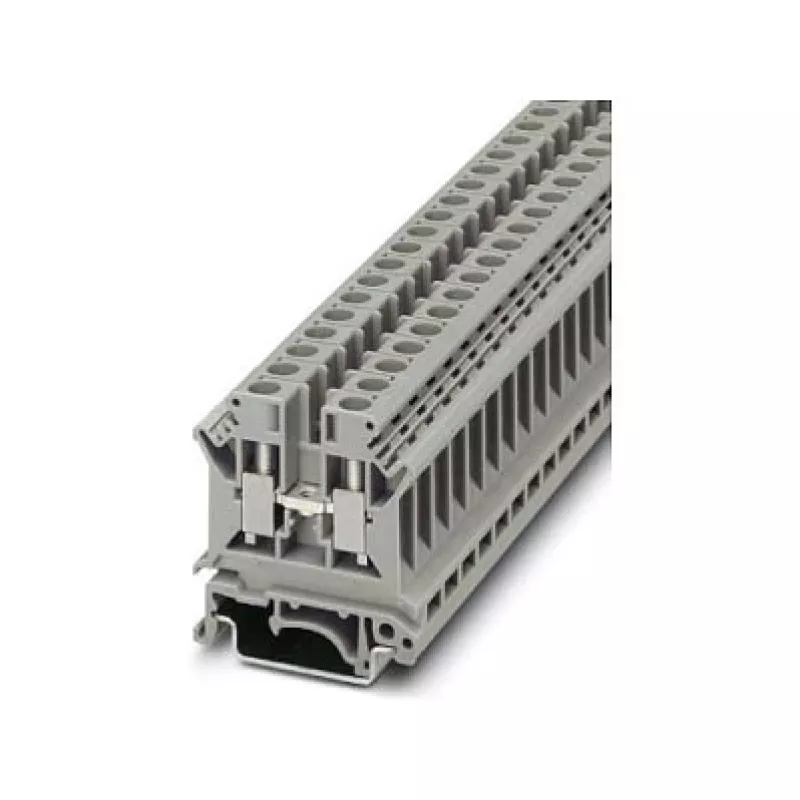

Phoenix 3004524 UK 6 N caurlaides spaiļu bloks, skrūvju savienojums, 6 mm², pelēks

Vai esat noguris no vaļīgiem vadiem, kas izraisa īssavienojumus un dīkstāves? Phoenix 3004524 UK 6 N caurlaides spaiļu bloks nodrošina uzticamu un drošu vadu savienojumu līdz 6 mm², izmantojot skrūvju skavu. Tā kompaktais pelēkais poliamīda korpuss viegli uzmontējams uz standarta DIN sliedes, padarot to par ideālu izvēli kārtīgu un apkalpojamu spaiļu rindu izveidei rūpnieciskajās vadības skapjos, sadales paneļos un automatizācijas sistēmās.

Kam tas paredzēts

Šis spaiļu bloks ir paredzēts paneļu montētājiem, elektriķiem un apkopes tehniķiem, kuriem nepieciešams kompakts un uzticams savienojuma punkts jaudas un vadības vadiem. Tas ir piemērots lietojumiem, kur vadi jāsavieno vai jāsadala uz DIN sliedes, īpaši vidēs ar vibrāciju vai kur nepieciešama periodiska pārvienošana.

Galvenās priekšrocības

• Caurlaides dizains ar 2 skrūvju savienojumiem vienkāršai vadu pieslēgšanai
• Pieņem vadus no 0.2 līdz 6 mm² (AWG 20–8), masīvus vai dzīslu vadus
• Nominālais spriegums 800 V (IEC) un strāva 41 A, piemērots daudzām rūpnieciskām ķēdēm
• Poliamīda (PA) izolācijas korpuss, UL 94 V0 degamības klase
• Montāža uz NS 35/7.5, NS 35/15 vai NS 32 DIN sliedēm
• Plašs darba temperatūras diapazons: -60 °C līdz +105 °C
• M3 skrūve ar 0.8–1 Nm pievilkšanas griezes momentu drošai saspiešanai

Specifikācijas

• Tips: Caurlaides spaiļu bloks
• Savienojuma metode: Skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Līmeņu skaits: 1
• Nominālais šķērsgriezums: 6 mm²
• AWG diapazons: 20–8
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 41 A
• Izolācijas materiāls: Poliamīds (PA)
• Krāsa: Pelēks
• Montāžas veids: DIN sliede (NS 35/7.5, NS 35/15, NS 32)
• Noņemšanas garums: 10 mm
• Skrūves vītne: M3
• Pievilkšanas griezes moments: 0.8–1 Nm
• Darba temperatūra: -60 °C līdz +105 °C
• Degamības klase: UL 94 V0
• Piesārņojuma pakāpe: 3

Lietošanas padomi

Lai nodrošinātu uzticamu savienojumu, noņemiet vadu izolāciju 10 mm garumā un pievelciet M3 skrūvi ar ieteikto griezes momentu. Izmantojiet piemērotu skrūvgriezi, lai nesabojātu skrūves galvu. Uzstādot, pārliecinieties, ka spaiļu bloks droši nofiksējas uz DIN sliedes. Dzīslu vadiem ieteicams izmantot uzgaļus, lai novērstu dzīslu sapūkšanu un uzlabotu kontaktu.

Padoms: Pirms pieslēgšanas pārbaudiet, vai vads ir pilnībā ievietots spailē un skrūve ir pievilkta ar pareizo griezes momentu, lai izvairītos no pārkaršanas un kontakta zuduma.
