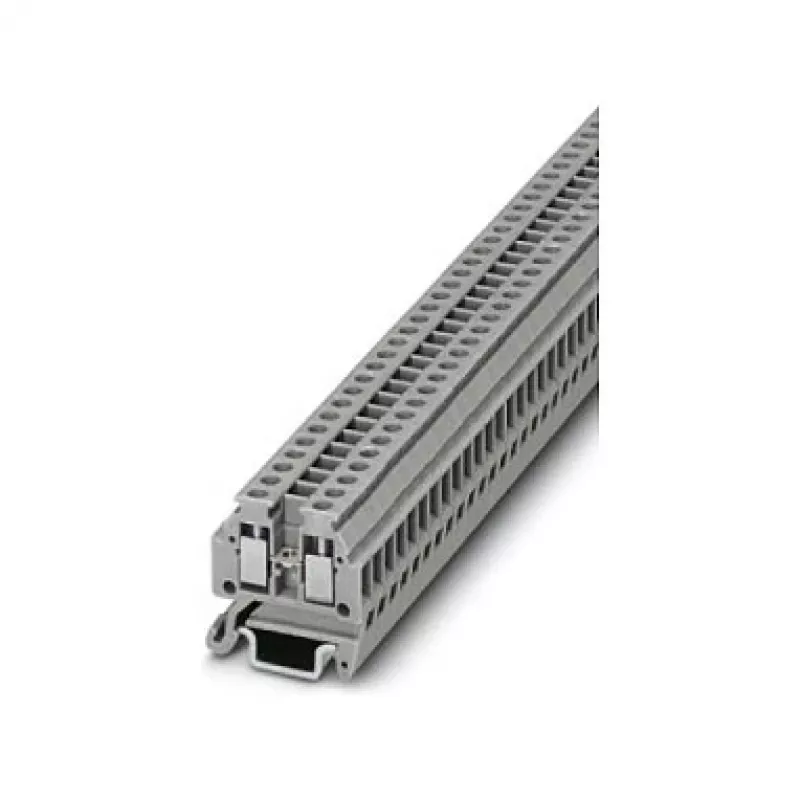

Phoenix 3100305 Caurvada spaiļu bloks MT 1.5, skrūvju savienojums, 1.5 mm², 500 V, 17.5 A, DIN sliedei, pelēks

Kad skapī katrs milimetrs ir dārgs, Phoenix 3100305 MT 1.5 caurvada spaiļu bloks ļauj izvietot vairāk savienojumu bez kompromisiem ar drošību. Tā 4,2 mm platums un 17,5 A strāvas caurlaidība nozīmē, ka varat būvēt kompaktākus sadales blokus, nezaudējot jaudu.

Kam tas paredzēts

Šis spaiļu bloks ir domāts ikvienam, kurš strādā ar vadības skapjiem, sadales kārbām vai automātikas sistēmām. Tas der gan profesionāļiem, kas meklē uzticamu risinājumu rūpnieciskā vidē, gan mājas meistariem, kas vēlas kārtīgu elektroinstalāciju. Pateicoties skrūvju savienojumam, tas ir vienkārši lietojams un nodrošina stabilu kontaktu pat vibrācijas apstākļos.

Galvenās priekšrocības

• Kompakts 4,2 mm platums – vairāk spaiļu uz DIN sliedes.
• Piemērots vadiem no 0,14 līdz 1,5 mm² (26–16 AWG), gan cietiem, gan elastīgiem.
• Augsta nominālā strāva 17,5 A un spriegums 500 V.
• Izturīgs poliamīda korpuss ar V0 degamības klasi.
• Vienkārša montāža uz NS 35/7,5 vai NS 35/15 sliedēm.

Tehniskie parametri

• Savienojuma veids: skrūvju savienojums
• Pozīciju skaits: 1
• Savienojumu skaits: 2
• Vada šķērsgriezums (ciets): 0,14–1,5 mm²
• Vada šķērsgriezums (elastīgs): 0,14–1,5 mm²
• AWG diapazons: 26–16
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 17,5 A
• Montāža: DIN sliede NS 35/7,5, NS 35/15
• Izolācijas materiāls: PA (poliamīds)
• Degamības klase (UL 94): V0
• Noņemamais izolācijas garums: 8 mm
• Skrūves vītne: M2
• Pievelkšanas moments: 0,22–0,25 Nm
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Nominālais pārspriegums: 6 kV

Kā lietot

Lai pieslēgtu vadu, noņemiet izolāciju 8 mm garumā, ievietojiet vadu spailē un pievelciet skrūvi ar momentu 0,22–0,25 Nm. Pārliecinieties, ka vads ir cieši nostiprināts un izolācija nav iespiesta zem skrūves. Pēc tam uzspiediet spaiļu bloku uz DIN sliedes.

Padoms: Izmantojiet kalibrētu skrūvgriezi ar iestatītu momentu, lai izvairītos no pārāk spēcīgas vai vājas pievilkšanas – tas garantē ilgstošu un drošu savienojumu.
