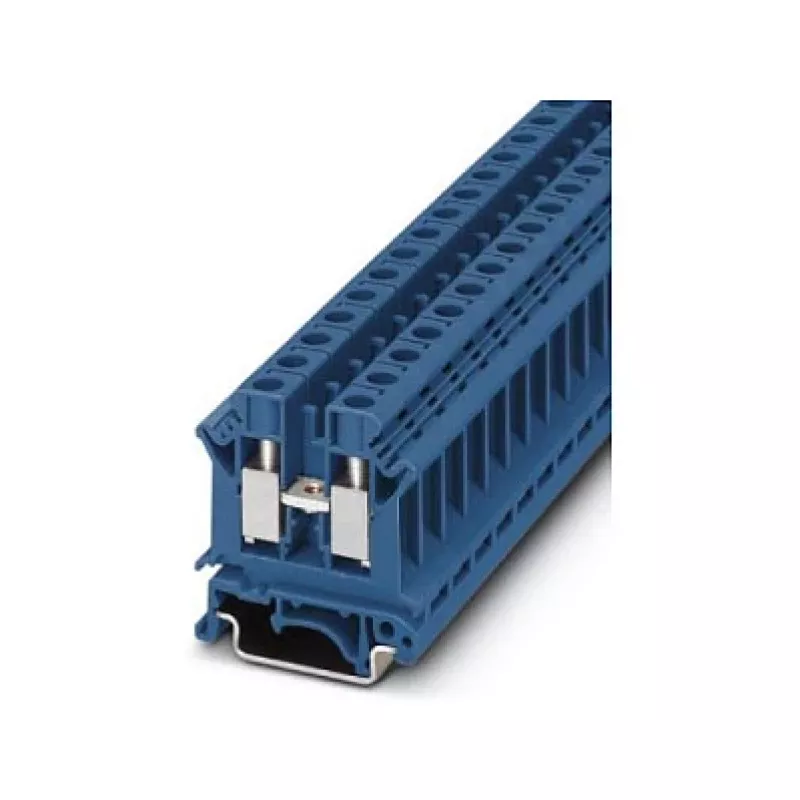

Phoenix UK 10 N BU Caurvada spaiļu bloks, zils, skrūvju savienojums, 10 mm², 800 V, 57 A, DIN sliedei

Vadības skapjos un sadales kārbās elektriķi paļaujas uz Phoenix UK 10 N BU caurvada spaiļu bloku, lai droši un kompakti pieslēgtu jaudas ķēdes līdz 10 mm². Šis zilais spaiļu bloks ar uzticamu skrūvju savienojumu nostiprina viendzīslu vai dzīslu vadus ar vienu M4 skrūves pagriezienu, nodrošinot vibrācijizturīgu savienojumu ilgstošai darbībai. Uzstādāms uz standarta DIN sliedes (NS 35/7,5 vai NS 35/15), tas nemanāmi iekļaujas rūpnieciskās iekārtās, kur svarīga skaidra krāsu kodēšana un augsta strāvas caurlaidība.

Galvenās specifikācijas

• Savienojuma metode: skrūvju savienojums ar M4 vītni
• Pozīciju skaits: 1 (vienlīmeņa caurvada)
• Nominālais šķērsgriezums: 10 mm²
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 57 A
• Vada šķērsgriezums, ciets: 0,5 – 16 mm²
• Vada šķērsgriezums, dzīslu: 0,5 – 10 mm²
• AWG diapazons: 20 – 6
• Noņemamais garums: 10 mm
• Krāsa: zila
• Korpusa materiāls: poliamīds (PA), UL 94 V0 liesmas slāpēšanas klase
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Piesārņojuma pakāpe: 3, pārsprieguma kategorija: III
• Apstiprinājumi: UL, CSA, VDE, EAC, cULus Recognized

Kāpēc izvēlēties šo

UK 10 N BU izceļas ar augstu strāvas nominālu 57 A un plašu vadu šķērsgriezumu diapazonu, padarot to piemērotu prasīgiem jaudas sadales uzdevumiem. Zilais korpuss nodrošina tūlītēju vizuālu identifikāciju neitrāles vai konkrētas ķēdes funkcijām, samazinot kļūdu iespējamību vadu montāžā. Skrūvju savienojuma tehnoloģija ir pārbaudīta skarbos rūpnieciskos apstākļos, piedāvājot izcilu mehānisko noturību un vibrācijas izturību. Poliamīda korpuss atbilst UL 94 V0 liesmas slāpēšanas prasībām, nodrošinot papildu drošību vadības paneļos.

Ideāli lietošanas gadījumi

• Jaudas sadale rūpnieciskajos vadības skapjos
• Caurvada savienojumi motora vadības ķēdēm
• Ēku automatizācijas sistēmas, kur nepieciešami lieljaudas spaiļu bloki
• Paneļu būve, kur standarta ir DIN sliedes montāža un krāsu kodēšana
• Modernizācijas un apkopes projekti, kur nepieciešami uzticami, atkārtoti lietojami spaiļu bloki

Noderīga informācija

Šis spaiļu bloks pieder Phoenix Contact UK sērijai, kas pazīstama ar kompaktu dizainu un augstu blīvumu uz DIN sliedes. Skrūvju savienojumam nepieciešams plakanais skrūvgriezis, un ieteicamais griezes moments ir 1,2 – 1,5 Nm, lai nodrošinātu optimālu kontaktu. Spaiļu bloks ir paredzēts apkārtējās vides temperatūrai līdz 105°C (atkarībā no jaudas samazināšanas). Tas ir saderīgs ar standarta gala vāciņiem un starpsienām no tās pašas sērijas. Lielākiem vadu šķērsgriezumiem apsveriet UK 16 N variantu.
