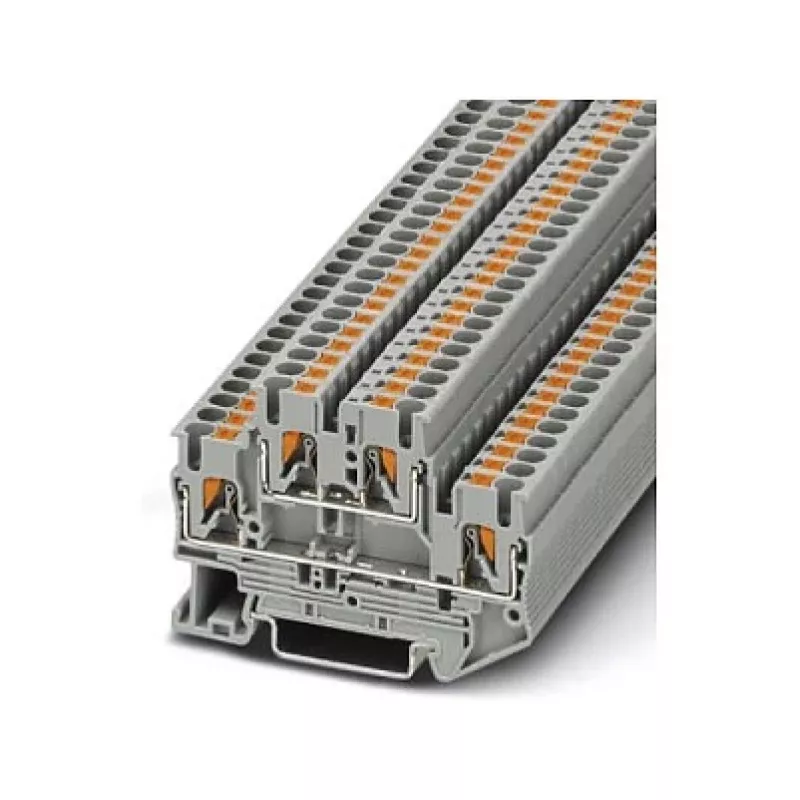

Phoenix 3210567 PTTB 2.5 Divlīmeņu spaiļu bloks, Push-in, 2.5 mm², 500 V, 22 A, pelēks

Elektriķiem un vadības skapju montētājiem, kam katru dienu jāstrādā ar blīviem vadiem, Phoenix 3210567 PTTB 2.5 ir spaiļu bloks, kas taupa laiku un vietu. Push-in tehnoloģija ļauj iespraust cieto vadu bez instrumentiem – vienkārši iesprauž un gatavs. Salīdzinot ar skrūvju spailēm, montāža notiek līdz pat 50% ātrāk, un savienojums ir drošs pret vibrācijām.

Kam tas paredzēts

Šis divlīmeņu spaiļu bloks ir radīts rūpnieciskām vadības sistēmām un sadales skapjiem, kur nepieciešams blīvs vadu izvietojums. Četri savienojumi viena standarta spaiļu bloka vietā – tas nozīmē, ka DIN sliedē var ietilpt divreiz vairāk savienojumu. Piemērots gan profesionāļiem, gan pieredzējušiem pašdarinātājiem, kas būvē vai modernizē vadības paneļus.

Galvenās priekšrocības

• Push-in savienojums – bez instrumentiem, ātrs un uzticams.
• Divlīmeņu dizains – četri savienojumi kompaktā korpusā.
• Augsti elektriskie parametri – 500 V un 22 A, piemērots dažādām slodzēm.
• Izturīgs materiāls – poliamīda korpuss ar V0 liesmas slāpēšanas klasi.

Tehniskie parametri

• Tips: Divlīmeņu spaiļu bloks
• Savienojuma metode: Push-in
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Nominālais šķērsgriezums: 2.5 mm²
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 22 A
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 3
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: Pelēks
• Montāža: DIN sliede NS 35/7.5, NS 35/15
• Darba temperatūra: -60 °C līdz 105 °C
• Noņemšanas garums: 10 mm
• Vadu šķērsgriezums (ciets): 0.14 – 4 mm²
• Vadu šķērsgriezums (elastīgs): 0.14 – 2.5 mm²

Kā lietot

Lai pieslēgtu cieto vadu, vienkārši noņemiet izolāciju 10 mm garumā un iespraudiet vadu līdz galam – atspere to notur. Elastīgiem vadiem ieteicams izmantot spaiļu uzgali, lai nodrošinātu ciešu kontaktu. Atvienošanai izmantojiet nelielu skrūvgriezi, lai atspiestu atsperi.

Padoms: ja nepieciešams vēl vairāk vietas, izmantojiet šo divlīmeņu bloku kopā ar šķērs savienotājiem, lai izveidotu kopēju barošanas sadali – tas ievērojami vienkāršo montāžu un samazina kļūdu risku.
