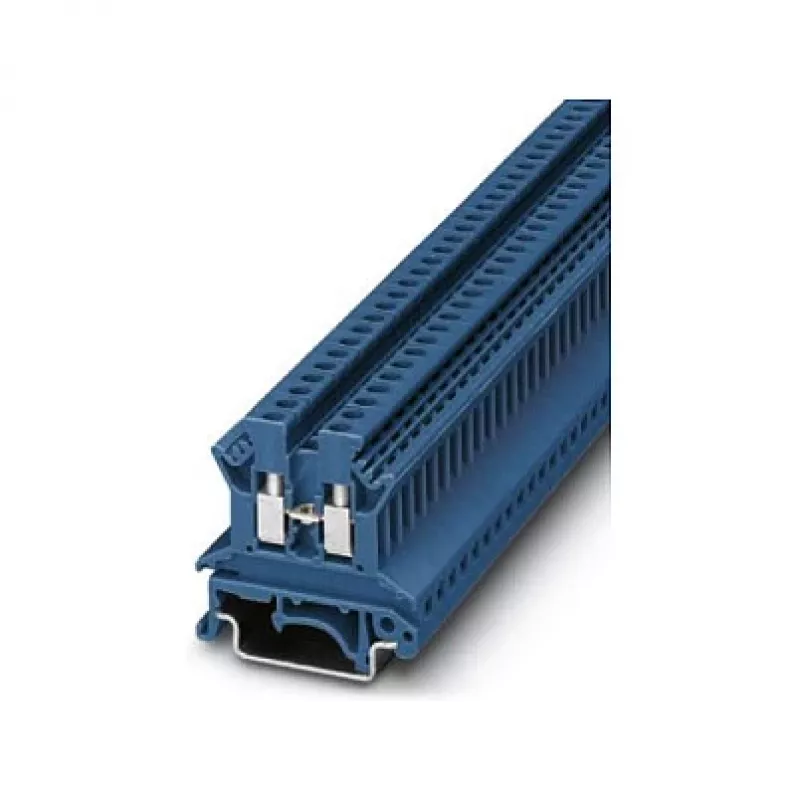

Phoenix 3003350 UK 2,5 N BU caurlaides spaiļu bloks, zils, 2,5 mm², DIN sliedei

Kad montējat sadales skapi un katrs milimetrs uz DIN sliedes ir zelta vērts, Phoenix 3003350 UK 2,5 N BU ļauj sablīvēt vairāk pieslēgumu, nezaudējot strāvas caurlaidību. Šis zilais caurlaides spaiļu bloks ar skrūvju savienojumu ir domāts tiem, kam nepieciešama stabila un pārbaudāma elektriskā ķēde – bez pārsteigumiem vibrācijas vai temperatūras svārstību dēļ.

Priekšrocības

• Nominālais šķērsgriezums 2,5 mm² un strāva līdz 24 A (IEC) – pietiekami jaudīgs lielākajai daļai vadības ķēžu.
• Skrūvju savienojums ar M3 vītni un noteiktu pievilkšanas momentu 0,5–0,6 Nm – drošs un atkārtojams kontakts.
• Pieņem vadu no 0,2 līdz 4 mm² (ciets) un no 0,2 līdz 2,5 mm² (dzīslu) – elastīgs dažādiem vadiem.
• Montāža uz standarta DIN sliedes NS 35/7,5 vai NS 35/15 – vienkārša un ātra.
• Darba temperatūra no -60 °C līdz +105 °C – iztur skarbus apstākļus.

Kam tas der

Šis spaiļu bloks ir radīts elektriķiem un vadības skapju montētājiem, kuri novērtē skaidrību un uzticamību. Zilā krāsa palīdz ātri atpazīt neitrāles vai signāla vadu, samazinot kļūdu risku uzstādīšanas un apkopes laikā. Kompaktais 5,2 mm platums ļauj blīvi izvietot blokus uz sliedes, ietaupot vietu skapī.

Galvenie tehniskie parametri

• Zīmols: Phoenix Contact
• Modelis: UK 2,5 N BU
• MPN: 3003350
• EAN: 4017918099282
• Tips: caurlaides spaiļu bloks
• Savienojuma metode: skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Nominālais šķērsgriezums: 2,5 mm²
• Krāsa: zila
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: UL 94 V0
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Noņemšanas garums: 8 mm
• Skrūves vītne: M3
• Pievilkšanas moments: 0,5 - 0,6 Nm
• Vada šķērsgriezums (ciets): 0,2 mm² - 4 mm²
• Vada šķērsgriezums (dzīslu): 0,2 mm² - 2,5 mm²
• Vada šķērsgriezums AWG: 24 - 12 AWG
• Darba temperatūra: -60 °C līdz 105 °C

Kā lietot

Noņemiet vadu 8 mm garumā – atzīme uz korpusa palīdz to izdarīt precīzi. Ievietojiet vadu spailē un pievelciet M3 skrūvi ar momentu 0,5–0,6 Nm. Pateicoties skrūvju savienojumam, kontakts ir gāzes necaurlaidīgs un neatslābst vibrācijas ietekmē. Zilā krāsa ļauj viegli identificēt neitrāles vai vadības ķēdes, tādējādi samazinot kļūdu iespējamību.

Padoms: pirms pievilkšanas pārliecinieties, ka vads ir pilnībā ievietots līdz galam, un izmantojiet dinamometrisko skrūvgriezi, lai ievērotu ieteikto momentu – tas garantēs stabilu un ilgmūžīgu savienojumu.
