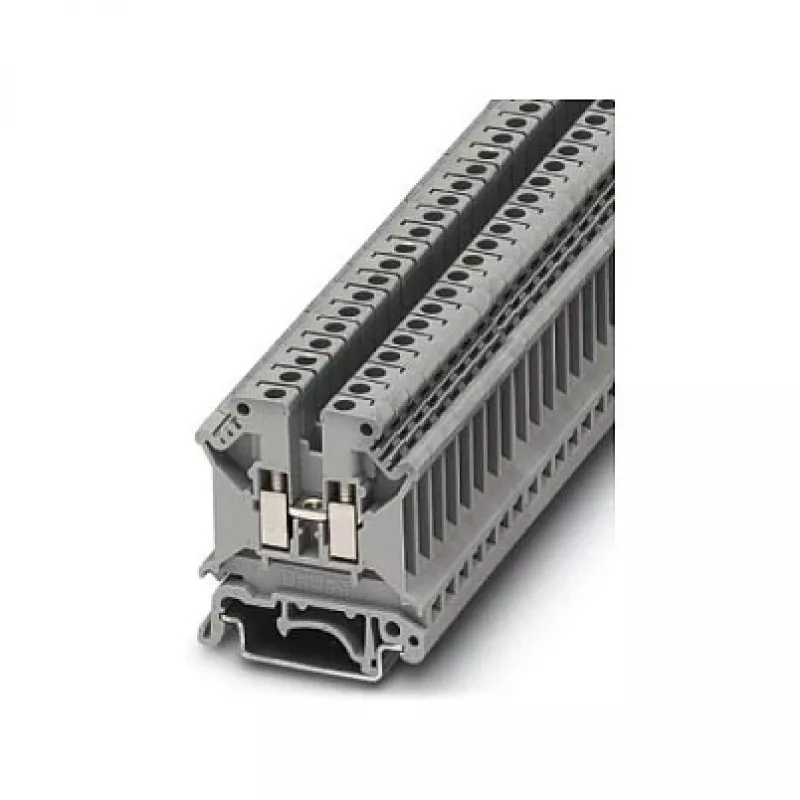

Phoenix Contact 3004362 UK 5 N caurvades spaiļu bloks, pelēks, skrūvju savienojums, 41 A, 800 V | ITworkshop.lv

Elektriķiem un sadales skapju montētājiem, kam nepieciešams uzticams un blīvs vadu savienojums, Phoenix Contact UK 5 N ir tieši tas, ko meklējat. Šis caurvades spaiļu bloks ar skrūvju savienojumu nodrošina stabilu kontaktu vadiem līdz 6 mm², iztur nominālo strāvu 41 A un spriegumu līdz 800 V. Kompaktais pelēkais poliamīda korpuss viegli uzsnapējams uz standarta 35 mm DIN sliedes, padarot to par praktisku izvēli profesionālām elektroinstalācijām.

Priekšrocības

UK 5 N ir izturīga skrūvju spīļu sistēma, kas uztur nemainīgu kontakta spēku uz masīviem, dzīslu un smalkdzīslu vadiem. Plašais darba temperatūras diapazons no -60 °C līdz 105 °C un piesārņojuma pakāpe 3 garantē stabilu darbību pat skarbos apstākļos. M3 skrūves vītne un 0,6–0,8 Nm pievilkšanas moments ļauj ātri un droši veikt savienojumus bez īpašiem instrumentiem.

Kam tas piemērots

• Rūpnieciskajiem vadības skapjiem un automatizācijas sistēmām
• Enerģijas sadalei un barošanas ķēdēm līdz 800 V
• Ēku elektroinstalācijai un paneļu vadiem
• Lietojumiem, kur nepieciešami vibrācijizturīgi skrūvju savienojumi
• Montāžai uz DIN sliedes NS 35/7,5 vai NS 35/15

Galvenie tehniskie parametri

• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Savienojuma metode: skrūvju savienojums
• Nominālā strāva (IEC): 41 A
• Nominālais spriegums (IEC): 800 V
• Nominālais impulsa spriegums: 8 kV
• Vada šķērsgriezums (masīvs): 0,2 – 6 mm²
• Vada šķērsgriezums (dzīslu): 0,2 – 4 mm²
• AWG diapazons: 24 – 10
• Noņemamās izolācijas garums: 8 mm
• Skrūves vītne: M3
• Pievilkšanas moments: 0,6 – 0,8 Nm
• Izolācijas materiāls: poliamīds (PA)
• Krāsa: pelēka
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III

Ieteikumi

Lai iegūtu uzticamus savienojumus bez apkopes vibrācijas vai augstas temperatūras apstākļos, izmantojiet uzgaļus dzīslu vadiem un pārbaudiet pievilkšanas momentu uzstādīšanas laikā. Blīvos spaiļu bloku blokos izmantojiet gala vāciņus un starpsienas, lai saglabātu nepieciešamos attālumus un izvairītos no īssavienojumiem.
