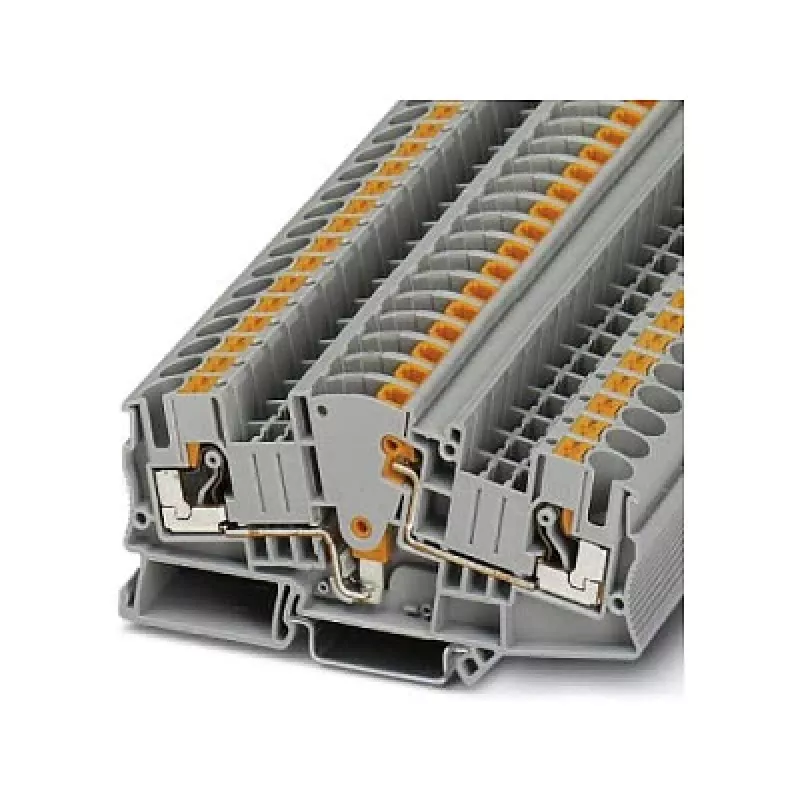

Phoenix Contact PTME 6 Mērtransformatora atvienojamā spaile Push-in, 1000 V, 41 A, 6 mm², pelēka

Elektriķiem un apkopes inženieriem, kas strādā ar mērtransformatoru ķēdēm, Phoenix Contact PTME 6 ir tā spaile, kas ļauj veikt mērījumus un atslēgšanu bez stiepļu atvienošanas. Ar nominālo spriegumu 1000 V un strāvu 41 A tā ir gatava nopietnam darbam rūpnieciskos apstākļos.

Kam tā paredzēta

Šī atvienojamā spaile ir domāta mērtransformatoru un strāvas transformatoru pieslēgšanai, kur nepieciešama droša izolācija un ērta pārbaude. Tā lieliski noder sadales skapjos, enerģijas sadales sistēmās un automātikas paneļos.

Galvenās priekšrocības

• Bez instrumentu savienošana: Push-in tehnoloģija ļauj iespraust vadu uzreiz, ietaupot laiku un garantējot vibrācijas izturīgu kontaktu.
• Integrēts atvienošanas slīdnis: ātri un droši izolē ķēdi apkopes vai testēšanas laikā.
• 4 mm testa ligzda: pieslēdziet standarta mērspraudni un veiciet mērījumus, nenoņemot vadus.
• Plašs vadu diapazons: pieņem cietus vadus no 0,5 līdz 10 mm² un dzīslu vadus no 0,5 līdz 6 mm² (AWG 20-8).
• Izturīgs korpuss: pelēks poliamīds, bez halogēniem, liesmu slāpējošs (UL 94 V0), darba temperatūra no -60 °C līdz 105 °C.
• Vienkārša montāža: piemērota DIN sliedei NS 35/7,5 un NS 35/15.

Tehniskie parametri

• Savienojuma metode: Push-in
• Savienojumu skaits: 3
• Potenciālu skaits: 1
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 41 A
• Nominālais šķērsgriezums: 6 mm²
• Vada šķērsgriezums (ciets): 0,5 mm² - 10 mm²
• Vada šķērsgriezums (dzīslu): 0,5 mm² - 6 mm²
• Vada šķērsgriezums (AWG): 20 - 8
• Noņemamais garums: 10 mm
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: pelēka
• Montāža: DIN sliede NS 35/7,5, NS 35/15
• Darba temperatūra: -60 °C ... 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Nominālais pārspriegums: 8 kV
• Degtspējas klase (UL 94): V0
• Atvienošanas veids: atvienošanas slīdnis
• Testa pieslēgums: testa ligzda 4 mm

Mūsu vērtējums

PTME 6 apvieno augstus elektriskos parametrus ar ērtu push-in tehnoloģiju un praktisku atvienošanas funkciju. Tā ir lieliska izvēle mērījumu un izolācijas uzdevumiem, kur svarīga ir gan drošība, gan ātrums.
