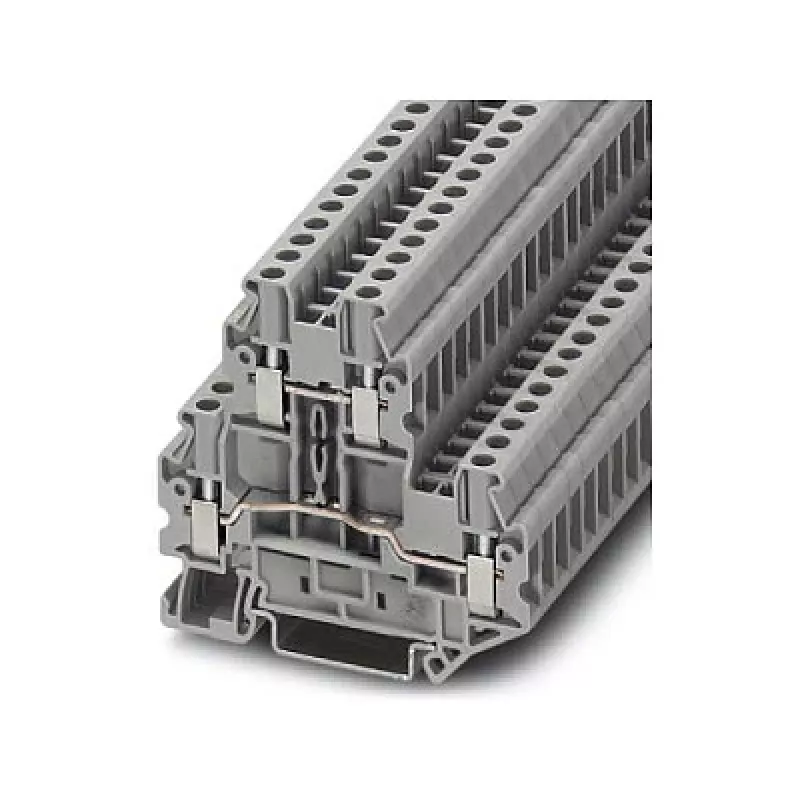

Phoenix 3044636 UTTB 2,5 divlīmeņu spaiļu bloks

Elektriķiem un sadales skapju montētājiem, kam katrs DIN sliedes centimetrs ir zelta vērts, Phoenix 3044636 UTTB 2,5 divlīmeņu spaiļu bloks ļauj vienā korpusā savienot divas neatkarīgas potenciāla līnijas. Tas nozīmē, ka bez papildu vietas jūs dubultojat vadu blīvumu — praktisks risinājums, kad skapis jāsamazina vai jāpievieno vairāk ķēžu esošajā izkārtojumā.

Priekšrocības

• Divlīmeņu uzbūve: divi potenciāli vienā blokā, taupot vietu uz sliedes.
• Skrūvju savienojums ar M3 vītni, pievilkšanas moments 0.5–0.6 Nm — droša un stabila fiksācija.
• Plašs vadītāju diapazons: 0.14–4 mm² masīvi, 0.14–2.5 mm² elastīgi (AWG 26–12).
• Nominālais spriegums 500 V un strāva 24 A (IEC), piesārņojuma pakāpe 3.
• Montāža uz standarta DIN sliedes NS 35/7.5 vai NS 35/15.
• Izolācijas materiāls: poliamīds (PA), degtspējas klase UL 94 V0.

Izmantošana ikdienā

Vadu pievienošana ir vienkārša: noņemiet 9 mm izolācijas, ievietojiet vadītāju un pievelciet skrūvi līdz noteiktajam momentam. Divlīmeņu izvietojums uztur kārtību un atvieglo defektu meklēšanu — katra līnija ir viegli sasniedzama. Kompaktie izmēri ļauj blīvi aizpildīt skapi, un izturīgais PA korpuss iztur mehāniskās slodzes un temperatūras svārstības, kas raksturīgas rūpnieciskajā vidē.

Pilna specifikācija

• Tips: Divlīmeņu spaiļu bloks
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Potenciālu skaits: 2
• Savienojuma metode: Skrūvju savienojums
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Nominālais šķērsgriezums: 2.5 mm²
• Vadītāja šķērsgriezums, masīvs: 0.14–4 mm²
• Vadītāja šķērsgriezums, elastīgs: 0.14–2.5 mm²
• AWG diapazons: 26–12
• Izolācijas noņemšanas garums: 9 mm
• Skrūves vītne: M3
• Pievilkšanas moments: 0.5–0.6 Nm
• Montāža: DIN sliede NS 35/7.5, NS 35/15
• Krāsa: Pelēka
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: UL 94 V0
• Piesārņojuma pakāpe: 3

Noslēgumā

Phoenix 3044636 UTTB 2,5 ir izstrādāts, lai ietaupītu vietu un nodrošinātu uzticamu savienojumu — izvēlieties to, ja nepieciešams blīvs un pārskatāms vadu izvietojums profesionālās elektroinstalācijās.
