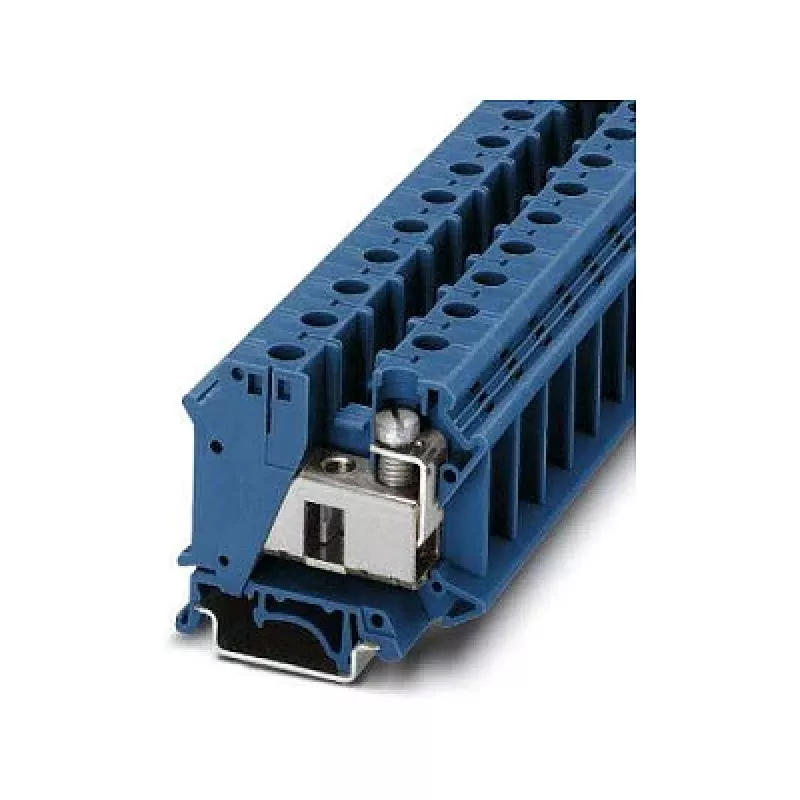

Phoenix 3075731 UTI 35 BU instalācijas spaiļu bloks - zils, 35 mm², 125 A, 1000 V, skrūvju savienojums, DIN sliedes montāža

125 A caur vienu kompaktu spaiļu bloku – tas ir Phoenix 3075731 UTI 35 BU solījums. Šis instalācijas spaiļu bloks ar skrūvju savienojumu un zilu poliamīda korpusu ir radīts lielām strāvām un augstam spriegumam rūpnieciskās sadales sistēmās.

Kam tas paredzēts

Šis spaiļu bloks ir domāts sadales skapju montētājiem, elektriķiem un apkopes tehniķiem, kuri strādā ar lieljaudas ķēdēm rūpnieciskajās iekārtās, ēku automatizācijā un enerģijas sadalē. Tas ir piemērots lietojumiem, kur nepieciešams kompakts, uz DIN sliedes montējams risinājums ar augstu sprieguma un strāvas izturību.

Galvenās priekšrocības

• Liela strāvas kapacitāte: 125 A (IEC) un 115 A (UL) prasīgām slodzēm
• Plašs vadītāju diapazons: 6–50 mm² masīvi, 6–35 mm² dzīslu, 10–2 AWG
• Skrūvju savienojums ar M6 vītni un 3,5–4 Nm pievilkšanas griezi – droša un uzticama saspiešana
• Zils poliamīda korpuss, liesmas slāpēšanas klase V0 (UL 94), darba temperatūra no -60 °C līdz 105 °C
• Montāža uz standarta DIN sliedēm NS 35/7,5 un NS 35/15

Tehniskie parametri

• Zīmols: Phoenix Contact
• Modelis: UTI 35 BU
• MPN: 3075731
• EAN: 4046356518048
• Savienojuma metode: skrūvju savienojums
• Savienojumu skaits: 2
• Pozīciju skaits: 1
• Nominālais šķērsgriezums: 35 mm²
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 125 A
• Nominālais spriegums (UL): 600 V
• Nominālā strāva (UL): 115 A
• Krāsa: zila
• Izolācijas materiāls: PA (poliamīds)
• Liesmas slāpēšanas klase: V0 (UL 94)
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Noņemamās izolācijas garums: 18 mm
• Skrūves vītne: M6
• Pievilkšanas grieze: 3,5 - 4 Nm
• Vadītāja šķērsgriezums masīvs: 6 - 50 mm²
• Vadītāja šķērsgriezums dzīslu: 6 - 35 mm²
• Vadītāja šķērsgriezums AWG: 10 - 2 AWG
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3

Lietošanas padomi

Lai iegūtu vislabāko veiktspēju, dzīslu vadītājiem izmantojiet uzgaļus un pievelciet skrūves ar norādīto griezi. Pārliecinieties, ka DIN sliede ir pareizi iezemēta un spaiļu bloks nav pakļauts pārmērīgai vibrācijai. Šis spaiļu bloks pieder Phoenix UTI sērijai, kas pazīstama ar savu uzticamību lieljaudas lietojumos.

Padoms: Pirms pievilkšanas pārbaudiet, vai vadītājs ir pilnībā ievietots līdz galam – tas garantē drošu kontaktu un ilgu kalpošanas laiku.
