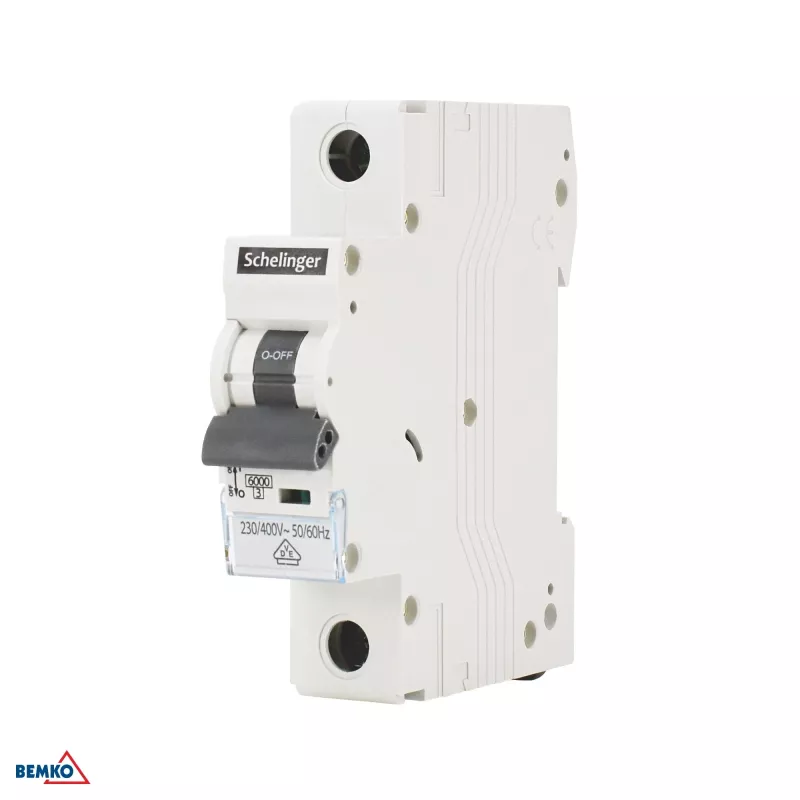

SCHELINGER A02-G8-1P-B40 automātiskais slēdzis 1P B40 6kA VDE

Vai jūsu sadales skapī ir vieta, kur aizsardzība jāuzticas bez diskusijām? SCHELINGER A02-G8-1P-B40 ir viena pola automātiskais slēdzis, kas paredzēts 40 A slodzēm un B līknes raksturlīknei. Ar 6 kA pārrāvuma spēju un VDE sertifikātu tas nodrošina drošu aizsardzību pret pārslodzi un īssavienojumu dzīvojamās un komerciālās elektroinstalācijās.

Kam tas paredzēts

Šis slēdzis ir piemērots elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuri meklē uzticamu aizsardzību apgaismojuma un vispārējas nozīmes ķēdēm. Tas der gan mājas sadales skapjiem, gan nelieliem komerciāliem paneļiem, gan rūpnieciskiem vadības blokiem, kur nepieciešams 40 A viena pola slēdzis ar B līkni. Arī zinoši DIY entuziasti to var viegli uzstādīt standarta 35 mm DIN sliedē.

Galvenās priekšrocības

• Viena pola (1P) konstrukcija 230 V maiņstrāvas ķēdēm
• Nominālā strāva 40 A ar B līkni, kas piemērota mērenām ieslēgšanas strāvām
• 6 kA īssavienojuma pārrāvuma spēja (Icn) drošai atslēgšanai
• VDE sertifikācija un atbilstība EN 60898-1
• Uzstādīšana uz 35 mm DIN sliedes – ātra un vienkārša
• Skrūvju spailes pieņem vadus līdz 25 mm²
• Mehāniskā izturība 20 000 ciklu, elektriskā izturība 10 000 ciklu
• Darba temperatūras diapazons no -25°C līdz +55°C

Specifikācijas

• Zīmols: SCHELINGER
• Modelis: A02-G8-1P-B40
• MPN: A02-G8-1P-B40
• EAN: 5900280970718
• Tips: Automātiskais slēdzis (MCB)
• Polu skaits: 1P
• Nominālā strāva (In): 40 A
• Raksturlīkne: B
• Pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230 V AC
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (35 mm)
• Standarti: EN 60898-1, VDE
• Spaiļu tips: Skrūvju spailes
• Spaiļu jauda: Līdz 25 mm² (ciets/daudzdzīslu)
• Elektriskā izturība: 10 000 ciklu
• Mehāniskā izturība: 20 000 ciklu
• Darba temperatūra: -25°C līdz +55°C
• Aizsardzības pakāpe (spailes): IP20
• Enerģijas ierobežošanas klase: 3
• Nominālais impulsspriegums (Uimp): 4 kV
• Nominālais izolācijas spriegums (Ui): 500 V

Lietošanas padomi

Pirms uzstādīšanas vai apkopes vienmēr atslēdziet ķēdi. Izmantojiet dinamometrisko skrūvgriezi, lai pievilktu spailes ar ražotāja ieteikto griezes momentu. Šis slēdzis ir paredzēts piesārņojuma pakāpes 2 vidēm; uzstādiet to korpusā, kas nodrošina papildu aizsardzību pret putekļiem un mitrumu. Ķēdēm ar lielām ieslēgšanas strāvām (piemēram, motoriem, transformatoriem) izvēlieties C vai D līknes slēdzi.
